Deditec NET-DEV-REL16_5A NET-DEV-REL16_5A Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl

Schwarz-silbernes technisches Gerät zur Hutschienenmontage. Aufschrift 'Comm. Status' mit LEDs von 0 bis 17. Markenname oben.

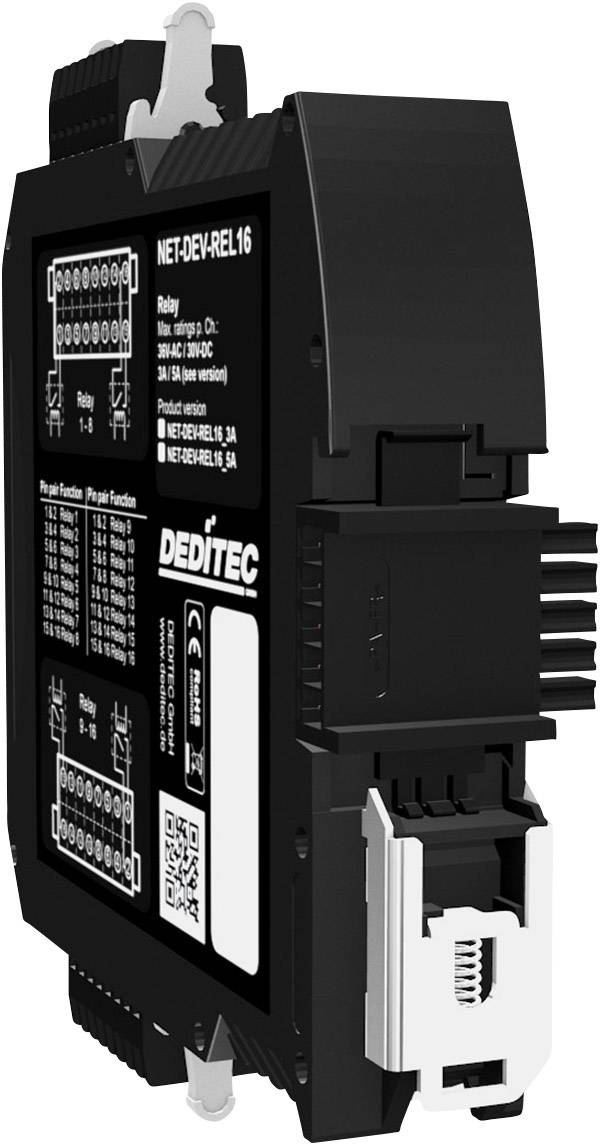

Ein schwarzes DIN-Schienen-Modul mit mehreren Anschlüssen und einem Etikett mit technischen Spezifikationen von Dedittec für Steuerungszwecke.

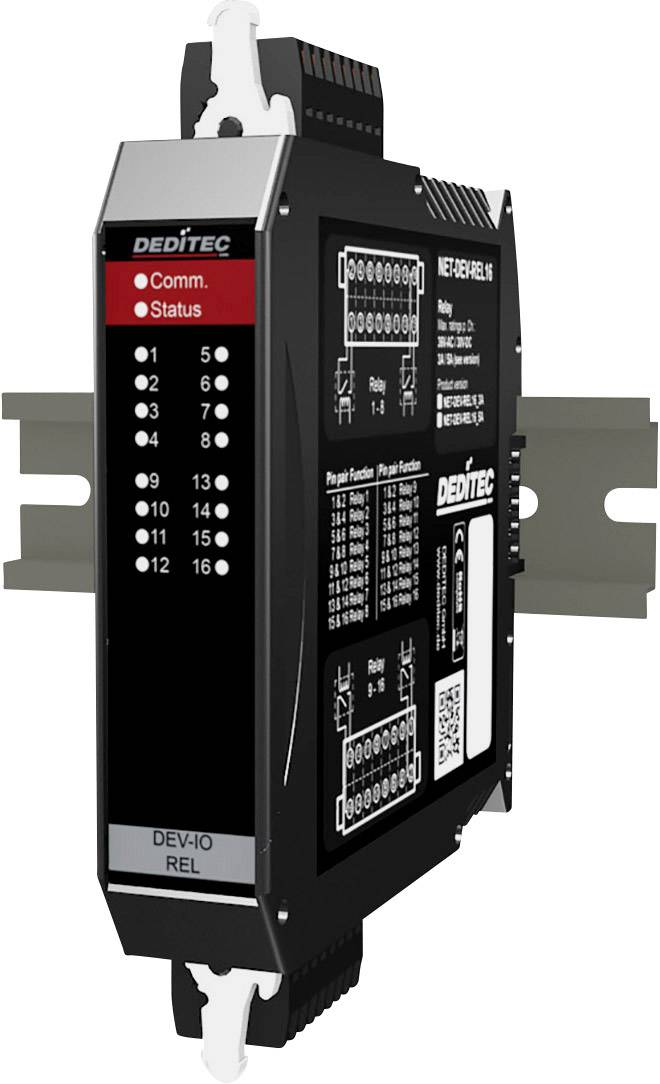

Industrielles Modul mit Schalttafel, Anzeigen für 'Comm.' und 'Status', markiert mit Zahlen 01-16, montiert auf einer Schiene.

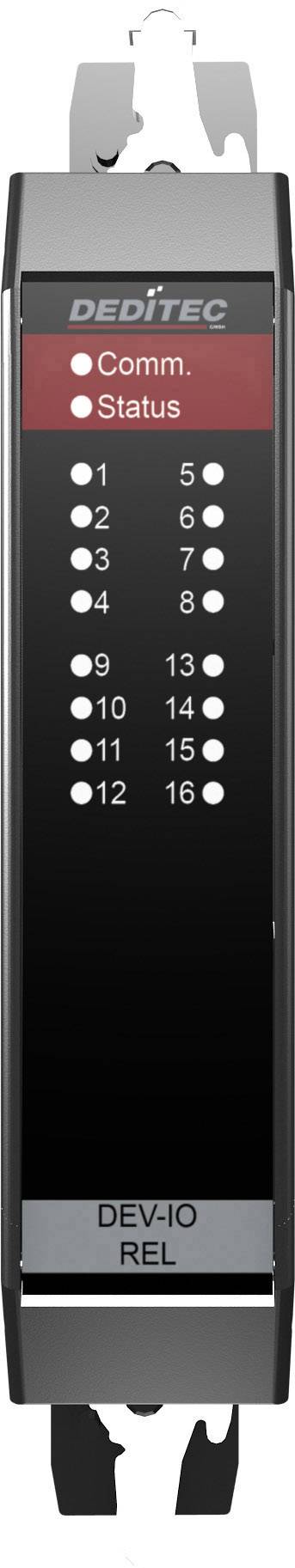

Gerät mit LED-Anzeigen für 'Comm.' und 'Status', nummerierten Leuchten von 1 bis 16. Markierung unten: 'DEV-IO REL'.

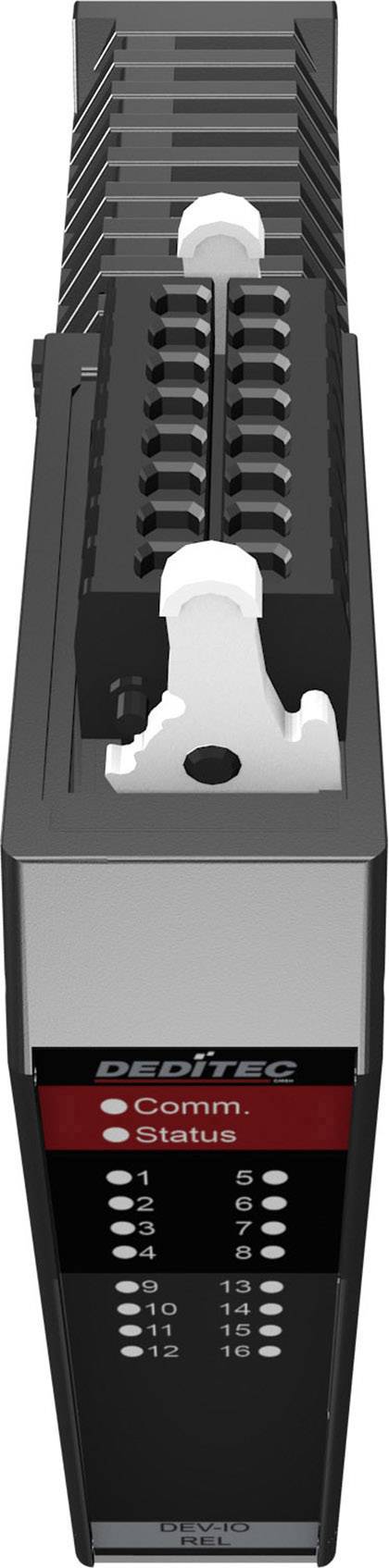

Schwarzes elektronisches Modul mit mehreren Anschlüssen und LED-Statusanzeigen. Markierung 'DEDITEK' auf der Vorderseite.

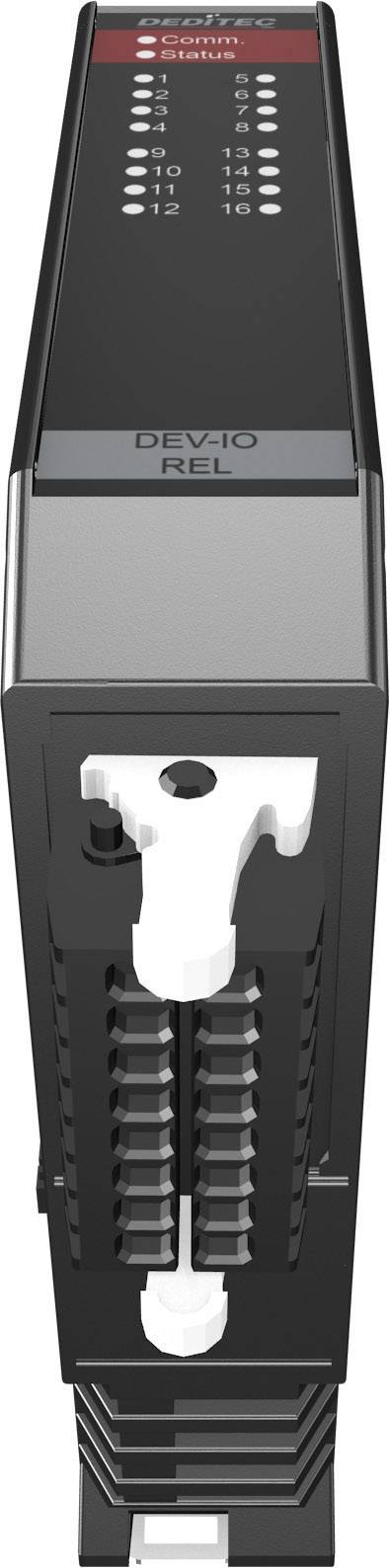

Ein elektronisches Gerät mit der Beschriftung 'DEVIO REL', schwarzes Gehäuse, zahlreiche Anschlüsse und LED-Anzeigen oben sichtbar.

1/6

Produkt-Art

Ausgangsmodul

Anzahl Relais-Ausgänge

Typ

NET-DEV-REL16_5A

Betriebsspannung

7 V

24 V

Betriebsspannung (Details)

V/DC

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 414.38 / Stück)

CHF 414.38

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

NET-DEV-REL16_5A

16 Relais Ausgänge
AC Schaltspannung (36V / 5A / 78W)
DC Schaltspannung (30V / 5A / 60W)
Zeitfunktion
Timeout-Ausgangsschutz per Software konfigurierbar
LED-Zustandsanzeige je Ausgangskanal
Galvanisch getrennt über Relais
Für Hutschienenmontage geeignet

Technische Daten

Produkt-Art: Ausgangsmodul

Typ: NET-DEV-REL16_5A

Betriebsspannung: 7 V
24 V

Betriebsspannung (Details): V/DC

Höhe: 114.5 mm

Länge: 99 mm

Breite: 22.5 mm

Anzahl analoge Eingänge: 0

Anzahl digitale Eingänge: 0

Anzahl digitale Ausgänge: 16

Anzahl Relais-Ausgänge: 16

Abm.: (L x B x H) 99 x 22.5 x 114.5 mm

Kontroll-LEDs: Ja

Herst.-Teilenr.: NET-DEV-REL16_5A

Montageart (Details): Hutschiene (TS 35)

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anzahl Relais-Ausgänge

Deditec NET-DEV-REL16_5A NET-DEV-REL16_5A Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 16 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149457

Dieser Artikel

Deditec COS-REL4_UM_10A COS-REL4_UM_10A Ausgangsmodul Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 4 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149443

Deditec COS-REL16_5A COS-REL16_5A Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 16 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149449

Deditec NET-DEV-REL16_3A NET-DEV-REL16_3A Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 16 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149450

Deditec COS-REL16_3A COS-REL16_3A Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 16 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149454

Deditec COS-REL8_5A COS-REL8_5A Ausgangsmodul Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 8 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149455

Deditec NET-DEV-REL4_UM_12A NET-DEV-REL4_UM_12A Ausgangsmodul Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 4 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149458

Deditec COS-REL8_3A COS-REL8_3A Ausgangsmodul Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 8 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149460

Deditec NET-DEV-MOS16_P NET-DEV-MOS16_P Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 0 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149467

Deditec NET-DEV-PWM16_P NET-DEV-PWM16_P Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl Relais-Ausgänge: 0 Anzahl analoge Eingänge: 0

Bestell-Nr.:2149469

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2149457 Deditec NET-DEV-REL16_5A NET-DEV-REL16_5A Ausgangsmodul Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge: 0 Anzahl

Beschreibung

Basis eines NET-Moduls ist ein NET-CPU-BASE mit Ethernet-/USB Schnittstelle oder ein NET-CPU-PRO-CS mit Ethernet-/ USB-/ CAN-/ serieller Schnittstelle.
An diese NET-CPU Basis Module können bis zu 64 verschiedene NET-DEV-I/O Module beliebig kombiniert und angeschlossen werden.
Analoge und Digitale Module können kombiniert werden.
Hierbei können - je nach Anwendungsfall - digitale und analoge Module kombiniert werden. Modulkombinationen mit Relais, Leistungsrelais und A/D Eingängen, sowie Temperaturerfassung sind somit kein Problem. Montiert wird das Komplettmodul auf der Hutschiene.
Servicefreundlicher Wechsel eines einzelnen Moduls ist möglich
Sogar im Betrieb können einzelne Module ausgetauscht, oder gewechselt werden. Dies lässt eine servicefreundliche Aufrüstung oder auch den Austausch von Modulen zu. Beim nächsten Neustart des Gesamtmoduls scannt das NET-CPU Interface zuerst alle NET-DEV I/O Module und erfasst somit die Gesamtmodulkonfiguration.
