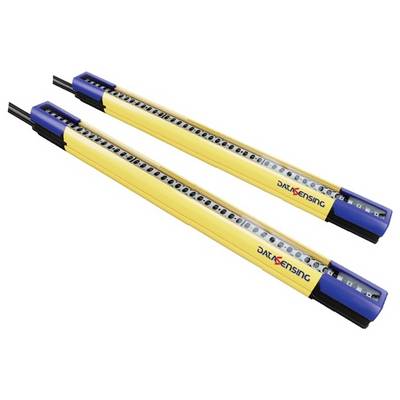

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 70 mm Schutzfeldhöhe 800 mm 24 V/DC Sicherheitsklasse: 3 Anza
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheits-Lichtvorhang
Länge
35 mm
Höhe
974 mm
Typ
SH4
Ausführung
Empfänger
Sender
Datenblatt (PDF)
Anzahl
Gesamt (CHF 675.25 / Stück)
CHF 675.25
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Datasensing SH4-3-0800-B-5 Sicherheitslichtvorhang Typ 4
- Kompaktes Gehäuseprofil (35 x 40 mm)
- Keine Totzone
- Einfache Konfiguration durch Verdrahtung
Unser Service für Sie
Technische Daten
- Gehäuse aus lackiertem Aluminium (Gelb RAL 1003)
- Produkt-Art
Sicherheits-Lichtvorhang
- Typ
SH4
- Ausführung
Empfänger
Sender
- Anwendungsgebiet
Personenschutz
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannung max.
28.8 V/DC
- Betriebsspannungsbereich
19.2 - 28.8 V/DC
- Ansprechzeit
15 ms
- Schaltspannung (max.)
24 V/DC
- Schaltstrom (max.)
500 mA
- Max. Schaltleistung
12 W
- Anschluss
Stecker M12, 5 polig
- Sendertyp
LED Infrarot
- Wellenlänge
850 nm
- Reichweite (min.)
0.5 m
- Reichweite (max.)
70 mm
- Ausgänge
2 x PNP
- Ausgangssignal (min.)
0 V
- Ausgangssignal (max.)
24 V
- Ausgangsstrom
500 mA
- Zulassungen (Sensoren)
CE
cULus
TÜV
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Sicherheitsklasse
3
- Strahlen
3
- Strahlenabstand
400 mm
- Schutzfeldbreite (min.)
500 mm
- Schutzfeldbreite (max.)
70000 mm
- Schutzfeldhöhe
800 mm
- Höhe Aluprofil
974 mm
- Gesamt-Höhe
974 mm
- Inhalt
1 St.
IP65
IP67
- Länge
35 mm
- Breite
40 mm
- Höhe
974 mm
- Abm.
(L x B x H) 35 x 40 x 974 mm
- Min. Temperatur
-30 °C
- Max. Temperatur
55 °C
- Nennspannung
24 V/DC
Dokumente & Downloads
Datenblatt
Datenblatt 3760169 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 70 mm Schutzfeldhöhe 800 mm 24 V/DC Sicherheitsklasse: 3 Anza
Datenblatt 3760169 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 70 mm Schutzfeldhöhe 800 mm 24 V/DC Sicherheitsklasse: 3 Anza
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3760169 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 70 mm Schutzfeldhöhe 800 mm 24 V/DC Sicherheitsklasse: 3 Anza
Beschreibung
Der SH4-3-0800-B-5 ist ein hochleistungsfähiger Typ 4 Sicherheitslichtvorhang, der speziell für die Kaskadierung entwickelt wurde. Er bietet zuverlässigen Handschutz ohne Totzonen in einem kompakten Aluminiumprofil und lässt sich nahtlos in komplexe Sicherheitsumgebungen integrieren.
Lieferumfang
- Sicherheitslichtvorhang (Sender und Empfänger)
- Montagewinkel (ST-KSTD im Paket enthalten)
