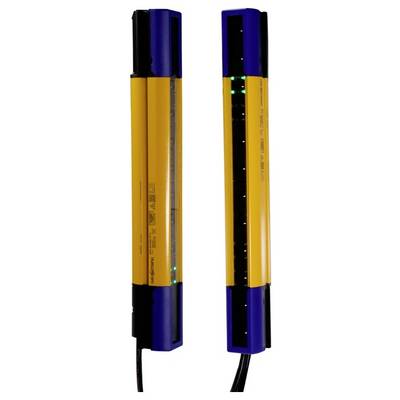

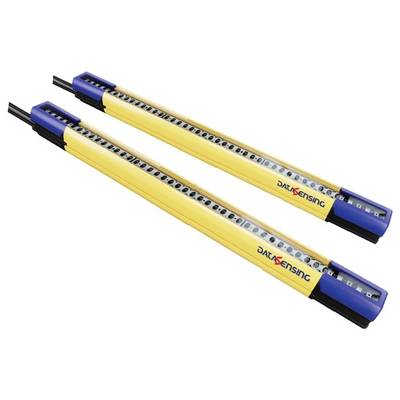

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 300 24 V/DC Sicherheitsklasse: 3 Anzahl S
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheits-Lichtvorhang
Länge
35 mm
Höhe
309 mm
Typ
SH4
Ausführung
Empfänger
Sender
Datenblatt (PDF)
Anzahl
Gesamt (CHF 1’003.65 / Stück)
CHF 1’003.65
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
SH4-30-0300-SM-8-5 Sicherheitslichtvorhang Typ 4
- Hand-Schutz (30 mm Auflösung)
- Standard-Muting-Funktionen integriert
- Innovative drahtlose Überwachung und Konfiguration
- Kompaktes Profil (35 x 40 mm)
Unser Service für Sie
Technische Daten
- Gehäusematerial: Lackiertes Aluminium (Gelb RAL 1003)
- Frontscheibe: Makrolon AR
- Produkt-Art
Sicherheits-Lichtvorhang
- Typ
SH4
- Ausführung
Empfänger
Sender
- Anwendungsgebiet
Fingerschutz
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannung max.
28.8 V/DC
- Betriebsspannungsbereich
19.2 - 28.8 V/DC
- Ansprechzeit
12 ms
- Schaltspannung (max.)
24 V/DC
- Schaltstrom (max.)
500 mA
- Max. Schaltleistung
12 W
- Kleinstes zu erkennendes Objekt (Durchmesser)
30 mm
- Anschluss
Stecker M12, 5 polig
Stecker M12, 8 polig
- Sendertyp
LED Infrarot
- Wellenlänge
850 nm
- Reichweite (min.)
0.2 m
- Reichweite (max.)
20 m
- Ausgänge
2 x PNP
- Ausgangssignal (min.)
0 V
- Ausgangssignal (max.)
24 V
- Ausgangsstrom
500 mA
- Zulassungen (Sensoren)
CE
cULus
TÜV
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Sicherheitsklasse
3
- Strahlen
12
- Strahlenabstand
25 mm
- Schutzfeldbreite (min.)
200 mm
- Schutzfeldbreite (max.)
20000 mm
- Schutzfeldhöhe
300
- Höhe Aluprofil
309 mm
- Gesamt-Höhe
309 mm
- Inhalt
1 St.
IP65
IP67
- Länge
35 mm
- Breite
40 mm
- Höhe
309 mm
- Abm.
(L x B x H) 35 x 40 x 309 mm
- Min. Temperatur
-30 °C
- Max. Temperatur
50 °C
- Nennspannung
24 V/DC
Dokumente & Downloads
Datenblatt
Datenblatt 3760144 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 300 24 V/DC Sicherheitsklasse: 3 Anzahl S
Datenblatt 3760144 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 300 24 V/DC Sicherheitsklasse: 3 Anzahl S
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3760144 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 300 24 V/DC Sicherheitsklasse: 3 Anzahl S
Beschreibung

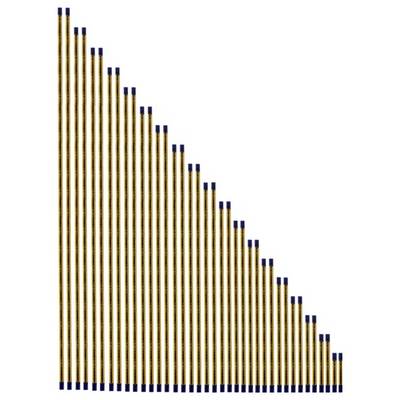

Die SH4-Serie bietet eine komplette Linie von Typ 4 Sicherheitslichtvorhängen für Finger-, Hand- oder Körperschutz mit verbesserten Funktionen wie Muting und Blanking in einem kompakten Gehäuse, um Automatisierungsherausforderungen effizient zu lösen.
Lieferumfang
- Sicherheitslichtvorhang (Sender und Empfänger)
- Montagewinkel (ST-KSTD im Paket enthalten)
