Name: Cotek AE 1500-24 OringFET Schaltnetzteil 24 V/DC 62.5 A 1500 W
Brand: Cotek
SKU: 3192761
Availability: BackOrder

Ein rechteckiges Metallgehäuse mit Lüftungsschlitzen und Anschlüssen, möglicherweise ein elektrisches Gerät wie ein Netzteil.

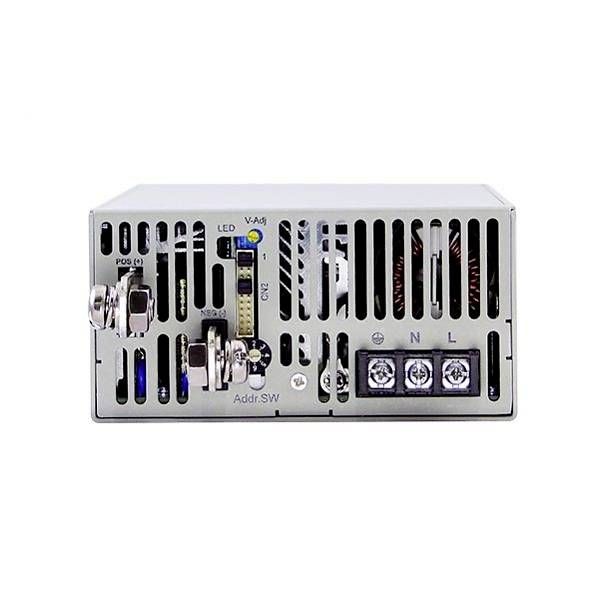

Vorderansicht eines metallenen Schaltnetzteils mit Lüftungsschlitzen, LED-Anzeige, mehreren Anschlussklemmen und einem Kippschalter.

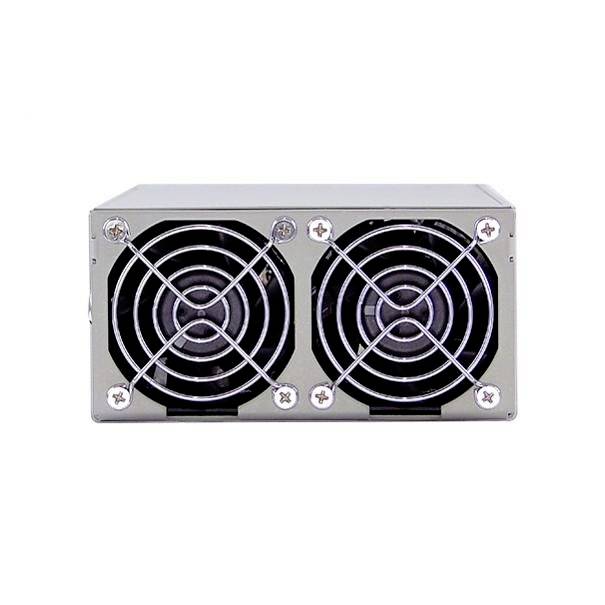

Ein grauer Computerlüfter mit zwei schwarzen Ventilatoren, die durch ein Gitter geschützt sind.

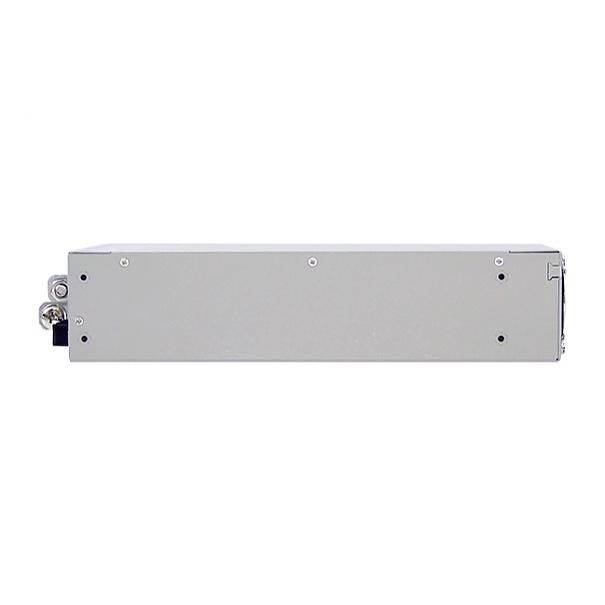

Graues rechteckiges Metallgerät, vermutlich ein Elektronikmodul oder eine Schalteinheit, mit Anschlüssen an den Seiten.

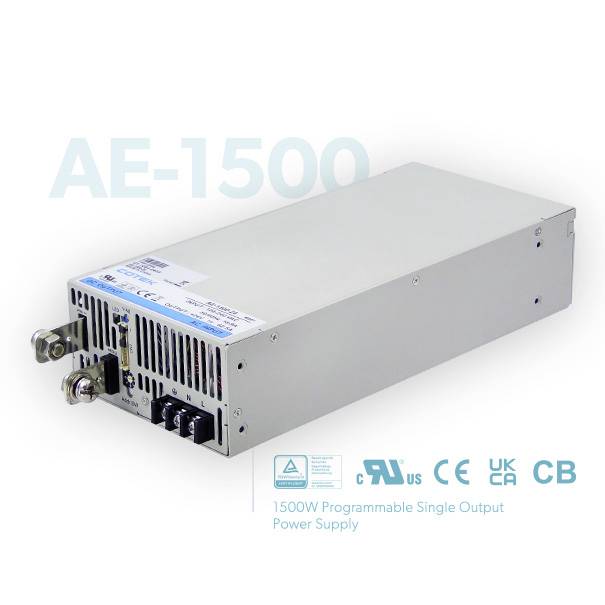

Cotek AE 1500-24 OringFET Schaltnetzteil 24 V/DC 62.5 A 1500 W-4

1/5

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

17 Stück

Anzahl

Stück

Gesamt (CHF 844.95 / Stück)

CHF 844.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Netzteil Cotek AE 1500-24 OringFET Dehner Elektronik GmbH

Eingangsspannung: 90-264VAC, 127-370VDC
Ausgangsspannung: 0 bis 105% regelbar
Leistung: max. 1500 Watt
Parallelbetrieb bis zu 8 Geräten
Steuerbar über RS232 / RS485 (Zusatzplatine)
Power OK Signal
Remote On/Off
Remote Sense
Überspannungsschutz
Überlastschutz
Übertemperaturschutz

Technische Daten

Produkt-Art: Schaltnetzteil

Eingangsspannung (max.): 264 V/AC
370 V/DC

Ausgangsstrom (max.): 62.5 A

Ausgangsstrom (max.) - gerundet: 62.5 A

Eingangsspannung (min.): 90 V/AC
127 V/DC

Abm.: (L x B x H) 280 x 127 x 64 mm

Ausgangsspannung (max.): 24 V/DC

Anschluss: Schraubklemme

: 1500 W

Bauform: geschlossen

Betriebstemperatur (max.) (Derating): 60 °C

Betriebstemperatur (min.) (Derating): -25 °C

Gewicht: 2.6 kg

Netzgeräte-Besonderheiten: Ausgangsstrom regelbar
Ausgangsspannung regelbar

Typ: Schaltnetzteil

Breite: 127 mm

Höhe: 64 mm

Länge: 280 mm

Typ: AE 1500-24 OringFET

MTBF: 90.700 h

Ausgangsstrom (min.): 0 A

Ausgangsspannung (min.): 12 V/DC

PFC: Ja

Max. Temperatur: 85 °C

Min. Temperatur: -40 °C

UKCA: Ja

Compliance & Zertifizierungen

Certified by EU Garan

Dokumente & Downloads

Datenblatt

Datenblatt 3192761 Cotek AE 1500-24 OringFET Schaltnetzteil 24 V/DC 62.5 A 1500 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192761 Cotek AE 1500-24 OringFET Schaltnetzteil 24 V/DC 62.5 A 1500 W

Konformitätserklärung

Konformitätserklärung 3192761 Cotek AE 1500-24 OringFET Schaltnetzteil 24 V/DC 62.5 A 1500 W

Garantiebedingungen

Garantiebedingungen 3192761 Cotek AE 1500-24 OringFET Schaltnetzteil 24 V/DC 62.5 A 1500 W

Beschreibung

Vorteile der Cotek AE-1500 Serie sind:
- Extrem kompakte Bauweise mit integrierten Lüftern.
- Weiteingangsspannungsbereich 90-264 VAC, 127-370 VDC
- Varianten: 12 V, 15 V, 24 V, 30 V, 36 V, 48 V und 60 V
- Strombegrenzung
- Die Ausgangsspannung ist in einem Bereich von 0% - 105% regelbar.
- Der Ausgangsstrom ist in einem Bereich von 0% - 105% regelbar.
- Einzelgeräte über Zusatzplatine CT-201 (RS232) oder CT-551 (RS485)
- Parallelbetrieb (Steuerung von bis zu 8 Geräten über Zusatzplatine CT-251 für Master, sowie je ein CT-551 für jeden Slave)
- Serienbetrieb bis max. 500VDC (Steuerung von bis zu 8 Geräten über Zusatzplatine CT-204)
- Gesetzte und aktuelle Werte des Gerätes können ausgelesen / überwacht werden: Spannung, Strom, Temperatur
- Auslesen der Status-Flags.
- wählbare Hilfsspannung: +5V / 0.5A oder +9V / 0.3A
- Power OK Signal
- Remote On/Off
- Remote Sense
- Schutz: Überspannungsschutz (OVP), Überlastschutz (OLP), Übertemperaturschutz (OTP), Lüfterausfall
- Anwendungen z.B.: Ladetechnik, Motoren, Lasertechnik, Wasseraufbereitung, industrielle Heizöfen usw. – überall, wo variable Spannungen und Ströme gefordert werden.

Einfache Regelung über Poti (Zusatzplatine EasyAdjust3000) oder Steuerspannung
Kommunikation/Steuerung über I²C (Communication Protocol auf Anfrage)
RS232 / RS485 (über Zusatzplatinen der CT-Serie)

Conrad Artikelnummer 1991949 Controller Board for AE/AEK CT-201 RS232 to 1SMPS unit
Conrad Artikelnummer 1991943 Controller Board for AE/AEK CT-204 RS232 to 4SMPS unit
Conrad Artikelnummer 1991953 Controller Board for AE/AEK CT-251 RS232 & RS485 to 1SMPS unit
Conrad Artikelnummer 1991946 Controller Board for AE/AEK CT-551 RS485 x 2 to 1SMPS unit
Conrad Artikelnummer 1991948 Controller Cotek-UI-Adjustment Poti EasyAdjust3000 for AE/AEK (LV)
