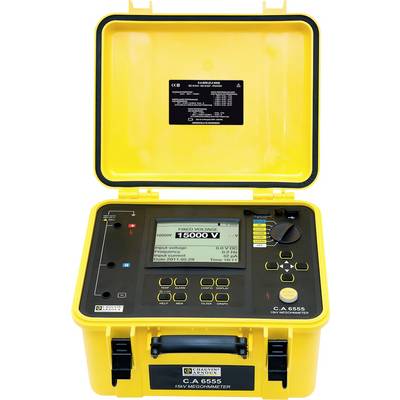

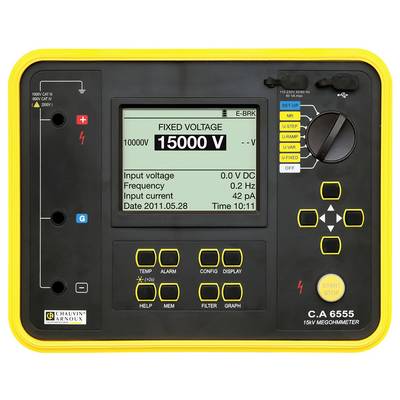

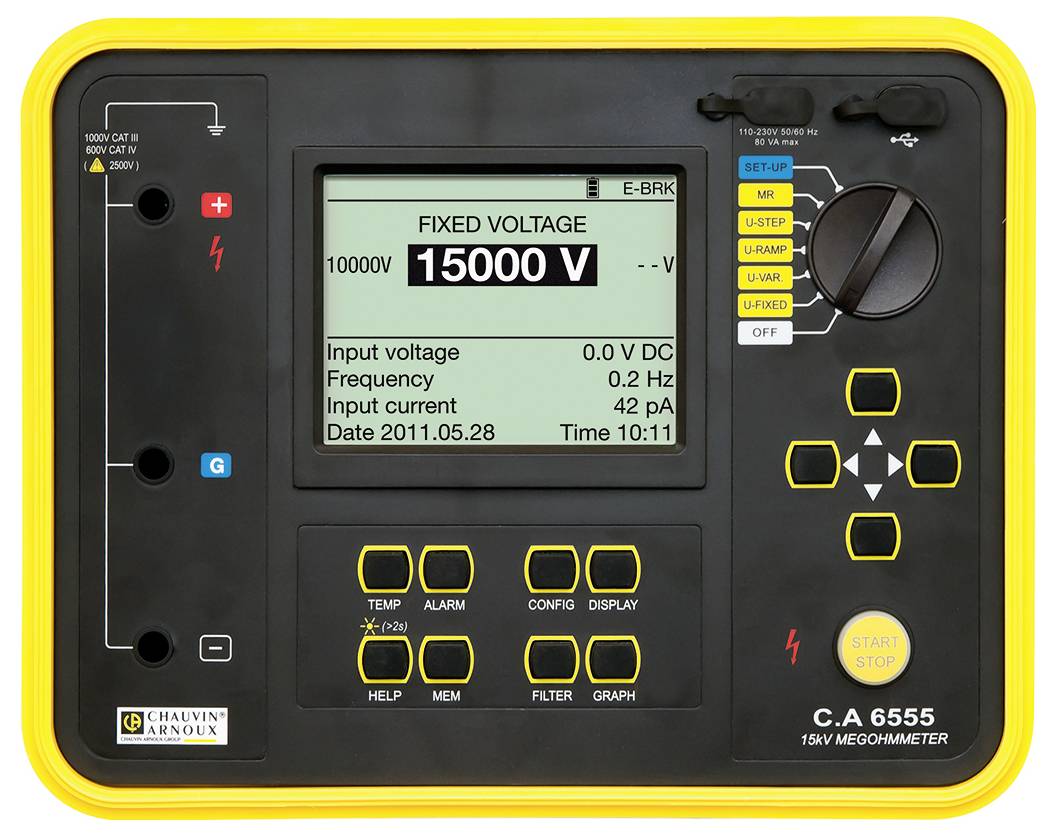

Chauvin Arnoux C.A 6555 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 6’984.23 / Stück)
CHF 6’984.23
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CA 6555 Isolationsmesser 15 kV
- Isolationsmesser mit Prüfspannungen von bis zu 15 kV für Isolationsprüfungen bis 30 TΩ bei optimaler Sicherheit und Exaktheit
- Mit 5 festen und einer einstellbaren Prüfspannung von 40 V bis 15 kV sowie Stufen- oder Rampenspannungen
- Verschiedene Prüfverfahren zur Beurteilung von Isolationen durch zerstörungsfreie Prüfungen sowie zur Untersuchung auf Alterung von Isoliermaterialien
- Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
- Schnelle Übersicht über die Isolationsqualität: Grafische Darstellung des Verlaufs des Isolationswiderstands und der Prüfspannung
- Integrierter Messwertspeicher und USB-Schnittstelle für DataView-Software für detaillierte Auswertungen und Berichte
Technische Daten
- Variable Prüfspannungen:
- 40 V - 10 000 V
- 3 Spannungswerte voreinstellbar
- Einstellschritte für Spannungsstufen:
- Variable: 40 - 10 kV, Schritte: 40 V - 1 kV: 10 V
- 1 kV - 10 kV: 100 V
- Rampenspannung:
- 3 Voreinstellungen für Anfangsspannung, Endspannung, Prüfdauer
- Einstellbereich für Rampenspannung:
- 40 - 1100 V / 500 - 10 000 V
- Stufenspannung: bis zu 10 Stufen voreinstellbar (Spannungswert und Dauer jeder Stufe)
- Produkt-Art
Isolationsmessgerät
- Prüfspannung
500 V
1000 V
2500 V
5000 V
10000 V
15000 V
- Messfunktion
Isolationswiderstand
Werksstandard (ohne Zertifikat)
- Messbereich Widerstand
10 kΩ - 25 TΩ
- Schnittstellen
USB
IP54
- Spannungs-Versorgung (Details)
90-360 V/50 - 60 Hz
- Abm.
(L x B x H) 33 x 17.4 x 40.6 cm
- Gewicht
6 kg
- Anzeige-Art
digital (LCD)
- Isolationswiderstand (max.)
30 TΩ
- Messbereich Spannung (max.)
2500 V/AC
4000 V/DC
- Messkategorie
CAT IV 1000 V
- Breite
17.4 cm
- Höhe
40.6 cm
- Länge
33 cm
Dokumente & Downloads
Datenblatt
Datenblatt 2621437 Chauvin Arnoux C.A 6555 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2621437 Chauvin Arnoux C.A 6555 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Beschreibung
Isolationsmesser bis 15.000 V
Der Isolationsprüfer C.A 6555 ist in seinem baustellentauglichen Gehäuse bestens geeignet für die Isolationsprüfung von Geräten in der Fertigung, bei Inbetriebnahme vor Ort, bei turnusmäßigen Prüfungen oder bei der Wieder-Inbetriebnahmen von Anlagen.
Das Gerät ist besonders für Elektrizitätsversorger, Anlagenhersteller, Installateure, Wartungsbetriebe, Forschungszentren und Infrastrukturbetriebe gedacht.
Der C.A 6555 erfüllt die Norm IEEE 43. Diese fordert, dass Isolationsprüfungen an mit 12 kV und darüber versorgten drehenden Maschinen mit Prüfspannungen zwischen 5 und 10 kV vorgenommen werden müssen.
Technische Daten und Funktionen:
Umfassender Messbereich: 10 kΩ bis 25 TΩ
Vorgegebene und einstellbare Prüfspannung: 40 V bis 15 kV
Maximaler Ladestrom: 5 mA
Große, beleuchtete LCD-Anzeige mit Digitalanzeige, Bargraph und Kurvengrafik R(t)+u(t), i(t), i(u)
Automatische Berechnung von: DAR / PI / DD / DR (ppm/V)
Mehrere Prüfverfahren: stufenförmige, rampenförmige Prüfspannung, "Burning"-Test, "Early Break"-Test oder Test mit "I-limit"
Filter zur Stabilisierung der Messergebnisse
Umrechnung von R auf eine Bezugstemperatur
Speicher für 80.000 Messwerte und Echtzeit-Uhr
Optisch isolierter USB-Anschluss für Datenübertragung auf Computer und Protokollsoftware DataView ®
Stromversorgung: NiMH-Akku mit externem Ladegerät
Erfüllt IEC 61557 -1 -2
Installationskategorie: IEC 61010 1000 V CAT IV
Abmessungen: 406 x 330 x 174 mm; Gewicht: 6 kg
Der Isolationsprüfer C.A 6555 ist in seinem baustellentauglichen Gehäuse bestens geeignet für die Isolationsprüfung von Geräten in der Fertigung, bei Inbetriebnahme vor Ort, bei turnusmäßigen Prüfungen oder bei der Wieder-Inbetriebnahmen von Anlagen.
Das Gerät ist besonders für Elektrizitätsversorger, Anlagenhersteller, Installateure, Wartungsbetriebe, Forschungszentren und Infrastrukturbetriebe gedacht.
Der C.A 6555 erfüllt die Norm IEEE 43. Diese fordert, dass Isolationsprüfungen an mit 12 kV und darüber versorgten drehenden Maschinen mit Prüfspannungen zwischen 5 und 10 kV vorgenommen werden müssen.
Technische Daten und Funktionen:
Umfassender Messbereich: 10 kΩ bis 25 TΩ
Vorgegebene und einstellbare Prüfspannung: 40 V bis 15 kV
Maximaler Ladestrom: 5 mA
Große, beleuchtete LCD-Anzeige mit Digitalanzeige, Bargraph und Kurvengrafik R(t)+u(t), i(t), i(u)
Automatische Berechnung von: DAR / PI / DD / DR (ppm/V)
Mehrere Prüfverfahren: stufenförmige, rampenförmige Prüfspannung, "Burning"-Test, "Early Break"-Test oder Test mit "I-limit"
Filter zur Stabilisierung der Messergebnisse
Umrechnung von R auf eine Bezugstemperatur
Speicher für 80.000 Messwerte und Echtzeit-Uhr
Optisch isolierter USB-Anschluss für Datenübertragung auf Computer und Protokollsoftware DataView ®
Stromversorgung: NiMH-Akku mit externem Ladegerät
Erfüllt IEC 61557 -1 -2
Installationskategorie: IEC 61010 1000 V CAT IV
Abmessungen: 406 x 330 x 174 mm; Gewicht: 6 kg
Lieferumfang
- 1 Transporttasche
- 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau
- 3m)
- 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz
- 3m)
- 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau
- 0,5m)
- 1 Netzanschlusskabel 2m
- 1 optisches USB-Kabel
- 1 USB-Stick mit Bedienungsanleitungen und Software DataView
