Chauvin Arnoux C.A 6549 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Gelbes C.A 6549 Megohmmeter mit Display und Bedienelementen zur Messung von Widerstandswerten in Elektronik und Elektrogeräten.

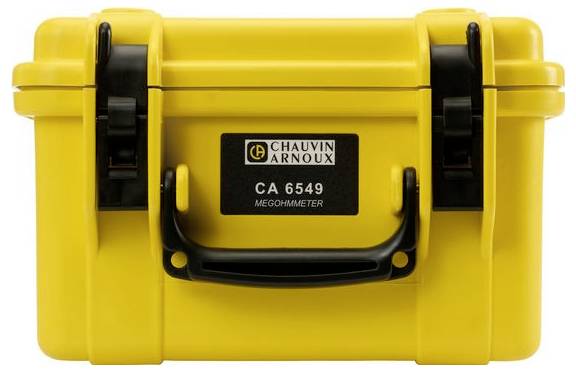

Gelber Koffer mit schwarzem Tragegriff und zwei Verschlüssen, beschriftet mit 'Chauvin Arnoux CA 6549 Megohmmeter'.

1/2

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

1 Stück

Anzahl

Stück

Gesamt (CHF 4’486.54 / Stück)

CHF 4’486.54

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 148.56

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CA 6549 Isolationsmesser 5 kV

Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
Großes beleuchtetes Grafik-Display mit digitaler Anzeige und Analog-Bargraph
Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer und sofortige Anzeige der Kurve auf dem Display
Integrierter Messwertspeicher und RS232-Schnittstelle für PC-Software zum Auslesen des Speichers und zur Kurvenanzeige
Zusatzfunktion "Ansteigende Spannungsrampe" für eine bessere Beurteilung der Isolationsqualität

Technische Daten

Einstellbare Prüfspannung: 40 V bis 5100 V in Schritten zu 10 V bzw. 100 V

Produkt-Art: Isolationsmessgerät

Prüfspannung: 500 V
1000 V
2500 V
5000 V

Messfunktion: Isolationswiderstand

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 10 kΩ - 10 TΩ

Schnittstellen: USB

: IP53

Spannungs-Versorgung (Details): 85-256 V/50 - 60 Hz

Abm.: (L x B x H) 25 x 18 x 27 cm

Gewicht: 4.3 kg

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 10 TΩ

Messkategorie: CAT III 1000 V

Breite: 18 cm

Höhe: 27 cm

Länge: 25 cm

Dokumente & Downloads

Datenblatt

Datenblatt 2621434 Chauvin Arnoux C.A 6549 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2621434 Chauvin Arnoux C.A 6549 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Beschreibung

Beschreibung
Digitaler Isolationsmesser für 5000 V

Das Megohmmeter CA 6549 im baustellentauglichen Gehäuse bietet eine quantitative und qualitative Analyse der Isolation auf großer beleuchteter Grafik-Anzeige.

Technische Daten und Funktionen:
Umfassender Messbereich: 10 kΩ bis 10 TΩ
4 vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten einstellbar
Betriebsart Spannungsrampe: in der Anzeige sichtbare Messkurve R (Utest) und automatische Berechnung der Neigung in ppm/V
Automatische Berechnung der Qualitätskriterien DAR, PI und DD
Einstellbare Prüfdauer und direkte Darstellung der Verlaufskurve R(t) auf der Anzeige
Nach der Messung mit Angabe der Messtemperatur t° Berechnung des Widerstands bezogen auf eine andere Temperatur t° (Bezugstemperatur) für eine präzise und zuverlässige Prüfung der Isolation
Zahlreiche Funktionen: Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
Speicher für mehrere Messwerte
USB-Schnittstelle für Anschluss an Computer und sehr kompakten seriellen Drucker
Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg

Lieferumfang

1 Transporttasche
2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau
3m)
1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz
3m)
1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau
35cm)
1 Netzanschlusskabel 1,8 m
1 Anschlusskabel USB-A / USB-B
1 USB-Stick mit Bedienungsanleitungen und Software MEG
