Chauvin Arnoux C.A 6505 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

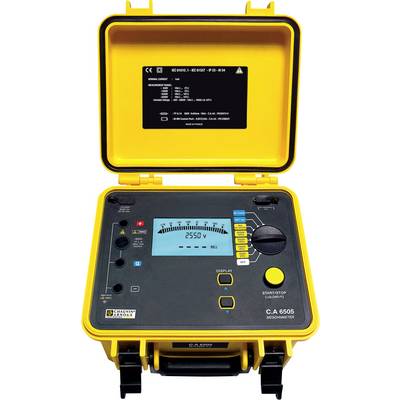

Gelbes tragbares Widerstandsmessgerät mit digitaler Anzeige, Tasten und Anschlussbuchsen, geöffnet, einsatzbereit für Messungen.

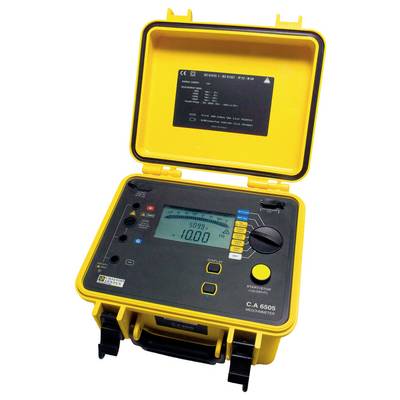

Ein gelbes elektrisches Prüfgerät-Modell C.A 6505 mit offenem Deckel. Der Bildschirm zeigt verschiedene Messwerte und Tasten zur Bedienung.

1/2

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

Anzahl

Stück

Gesamt (CHF 2’960.18 / Stück)

CHF 2’960.18

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 148.56

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CA 6505 Isolationsmesser 5 kV

Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI)
Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen

Technische Daten

Einstellbare Prüfspannung: 40 V bis 5100 V in Schritten zu 10 V bzw. 100 V

Produkt-Art: Isolationsmessgerät

Prüfspannung: 500 V
1000 V
2500 V
5000 V

Messfunktion: Isolationswiderstand

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 10 kΩ - 10 TΩ

: IP53

Spannungs-Versorgung (Details): 85-256 V/50 - 60 Hz

Abm.: (L x B x H) 25 x 18 x 27 cm

Gewicht: 4.3 kg

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 10 TΩ

Messkategorie: CAT III 1000 V

Breite: 18 cm

Höhe: 27 cm

Länge: 25 cm

Dokumente & Downloads

Datenblatt

Datenblatt 2621435 Chauvin Arnoux C.A 6505 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2621435 Chauvin Arnoux C.A 6505 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Beschreibung

Beschreibung
Mit dem Megohmmeter C.A 6505 für 5 kV können auf einfache Weise Messungen zur Steuerung und Wartung industrieller Anlagen erfolgen.

Der C.A 6505 wird in einem robusten Baustellengehäuse geliefert und ermöglicht sehr präzise, fachmännische Isolationsmessungen.

Nach dem Anschließen sind sofort Messungen der Spannung, Frequenz, Kapazität und Stromstärke der Anlagen oder Prüflinge möglich.

Technische Daten und Funktionen:
Prüfspannung: vorgegeben 500/1000/2500/5000 V DC oder variabel 40 V bis 5100 V DC
Messbereich: 10 kΩ bis 10 TΩ
Programmierbare Messdauer
Berechnung der DAR- und PI-Werte zur Isolationsqualität
Messung von Spannung, Kapazität und Fehlerstrom
LCD-Anzeige mit Bargraph
Stromversorgung über NiMH-Akku
Erfüllt IEC 61557
Schutzart: IP53
Installationskategorie: IEC 61010 1000 V CAT III
Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg

Lieferumfang

1 Transporttasche
2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau
3m)
1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz
3m)
1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau
35cm)
1 Netzanschlusskabel 1,8 m
1 USB-Stick mit Bedienungsanleitungen
