Bürkert Stellungsregler 147263 8635 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 1’618.83 / Stück)
CHF 1’618.83
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Positioner SIDE CONTROL
- Kompakte und robuste Bauform
- Einfache Inbetriebnahme durch TUNE-Funktion
- Dynamisches Stellsystem ohne Luftverbrauch im ausgeregelten Zustand
- Eigensicher gemäß ATEX II 2 (1) G Ex ia IIC T6 Gb
- Optional mit integriertem Prozessregler
Technische Daten
- Ansteuerung / Rückmelder - Endlagenrückmeldung intern: 0 ST
- Ansteuerung / Rückmelder - Endlagenrückmeldung extern: 0 ST
- Ansteuerung / Rückmelder - Endlagenrückmeldung Gleichspannung: Nein
- Ansteuerung / Rückmelder - Endlagenrückmeldung Wechselspannung: Nein
- Ansteuerung / Rückmelder - Wegaufnehmer Art: intern rotativ
- Ansteuerung / Rückmelder - Wegaufnehmer Signal: Potentiometer
- Ansteuerung / Rückmelder - Stellsystem mit Booster-Funktion: Nein
- Druck & Temperatur - Temperatur Umgebung min: -25 °C
- Druck & Temperatur - Temperatur Umgebung max: 60 °C
- Ein-/Ausgänge - Ausgang 2 digital Transistor Anschluss NPN: Nein
- Ein-/Ausgänge - Ausgang 2 digital Transistor Anschluss PNP: Nein
- Ein-/Ausgänge - Ausgang 3 digital Transistor Anschluss NPN: Nein
- Ein-/Ausgänge - Ausgang 3 digital Transistor Anschluss PNP: Nein
- Ein-/Ausgänge - Eingang 1 Typ analog Strom: 4-20 mA
- Ein-/Ausgänge - Eingang 2 Typ digital Transistor Anschluss NPN: Nein
- Ein-/Ausgänge - Eingang 2 Typ digital Transistor Anschluss PNP: Ja
- Elektrischer Anschluss - Elektrischer Anschluss Art: Schraubklemmen mit Kabeldurchführung
- Funktionen - Funktion: Positioner
- Geräteeigenschaften - Produktuntergruppe: Positioner / Prozessregler
- Geräteeigenschaften - Montageart: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- Geräteeigenschaften - Hauptventil mit integrierter Drossel: Drossel mit Schraubenschlitz
- Nennweite (Kv Wert) - QNn Wert (Gas): 115 l/min
- Nennweite (Kv Wert) - Ventil Nennweite: 2 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/4
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/4
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 vormontiert: Schalldämpfer
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindebezeichnung: 1/4
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Software / Kommunikation - Bedienschnittstelle: Tastatur und Display intern
- Spannung - Spannung min / Nennspannung: 10,2 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Versorgungsspannung systemintern: Nein
- Spannung - Versorgungsspannung über BUS: Nein
- Spannung - Versorgungsspannung über Trennbarriere: Ja
- Spannung - Galvanisch getrennte Aktorversorgung: Nein
- Wirkungsweise - Handbetätigung: Nein
- Wirkungsweise - Pneumatische Funktion 1 doppeltwirkend: Nein
- Wirkungsweise - Pneumatische Funktion 1 einfachwirkend: Ja
- Zulassungstyp: IECEx, ATEXIECEx, ATEX
- Zulassungsart: Ex ia IIC T6, II (1) 2 G Ex ia IIC T6 Gb
- Produkt-Art
Stellungsregler
- Ausführung
8635
- Betriebstemperatur
-25 bis 60 °C
- Min. Betriebstemperatur
-25 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
147263
- Anschluss
Schraubklemmen mit Kabeldurchführung
- Betriebsmedium
Druckluft
- Rohr-Ø
2 mm
- Betriebsspannung min.
10.2 V
- Nennweite
2 mm
- Betriebsspannung max.
24 V
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-25 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3046775 Bürkert Stellungsregler 147263 8635 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3046775 Bürkert Stellungsregler 147263 8635 1 St.
Beschreibung

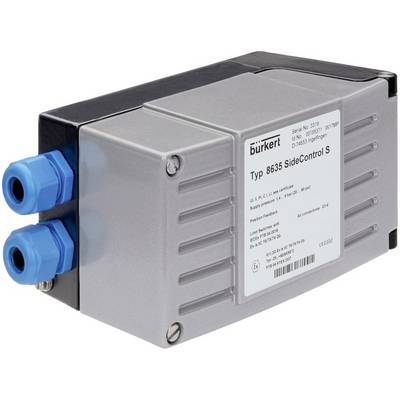

Der Positioner SideControl Typ 8635 ist ein elektropneumatischer Stellungsregler in Zweileitertechnik für pneumatisch betätigte Prozessventile mit Schub- oder Schwenkantrieb. Signalverarbeitung, Regelung und Ansteuerung des internen Stellsystems erfolgen über eine mikroprozessorgesteuerte Elektronik. Die implementierte Softwarefunktion Autotune ermöglicht eine automatische Anpassung des Stellungsreglers an das eingesetzte Regelventil. Parametriert und bedient wird der Stellungsregler komfortabel über drei Bedientasten sowie Display mit Klartextanzeige. Der Aufbau einer dezentralen Regelung ist möglich bei Ausstattung mit einem Prozessregler mit PID-Verhalten. Optional ist der SideControl Positioner Typ 8635 für den Einsatz im Ex-Bereich (Zone 1) nach ATEX zugelassen. Das Gehäuse eignet sich durch seine kompakte und robuste Konstruktion für den Einsatz in Chemie- und Verfahrenstechnik.
