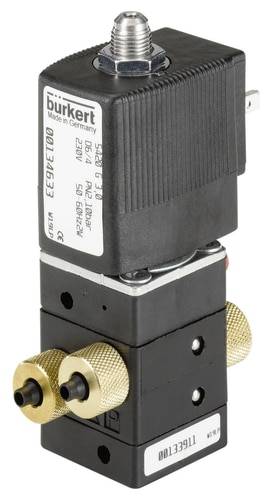

Bürkert Servogesteuertes Ventil 134631 5420 24 V/AC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
11 Stück
Anzahl
Gesamt (CHF 144.26 / Stück)
CHF 144.26
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
4/2-Wege-Pneumatikventil 5420
- Kompaktventil
- Übergesteckte Spule
- Abluft drosselbar
- Schlauch-, Gewinde- und Flanschanschluss
- Sitzventil-Ausführung
Technische Daten
- Leitungsanschluss (1 und 3) Schlauchverschraubung 6/4
- Leitungsanschluss (2 und 4) Schlauchverschraubung 6/4
- Nennweite 3,0 mm
- QNn-Wert Luft 200 l/min
- Druckbereich 2,5 - 10 bar
- Spannung 024/50 - 60 V/Hz
- Mediums Temperatur -10 bis +60 °C
- Umgebungstemperatur max. +55 °C
- Öffnungszeit 30 ms (Druckaufbau 0 bis 90%)
- Schließzeit 20 ms (Druckaufbau 0 bis 90%)
- Elektrische Leistungsaufnahme 11 VA (Anzug), 6 VA (Betrieb)
- Produkt-Art
Servogesteuertes Ventil
- Betriebsspannung
24 V/AC
- Betriebsdruck (max.)
10 bar
- Gehäusematerial
Polyamid
- Medien-Temperatur Bereich
-10 bis +60 °C
- Herst.-Teilenr.
134631
- Dichtungsmaterial
NBR
- Funktion
4/2-Wege
- Gewicht
0.292 kg
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Breite
122 mm
- Höhe
65 mm
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
0
Dokumente & Downloads
Datenblatt
Datenblatt 1533559 Bürkert Servogesteuertes Ventil 134631 5420 24 V/AC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1533559 Bürkert Servogesteuertes Ventil 134631 5420 24 V/AC 1 St.
Beschreibung
Der Typ 5420 ist ein vorgesteuertes 4-Wege-Sitzventil mit Servomembranen.
Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das
Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.
Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das
Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
