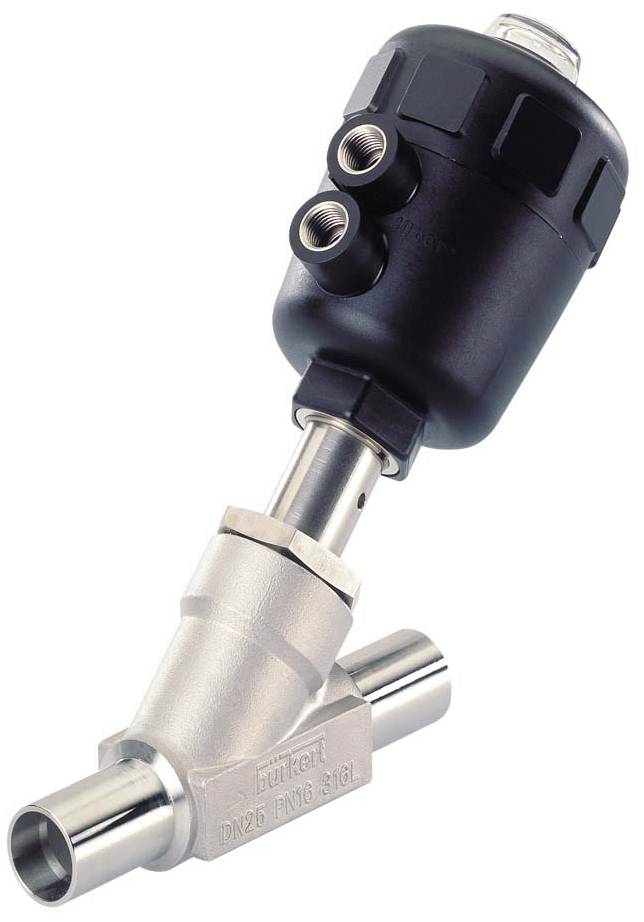

Bürkert Schrägsitzventil 2000 143443 16 bar (max) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
20 Stück
Anzahl
Gesamt (CHF 281.17 / Stück)
CHF 281.17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Antrieb - Antriebsausführung: Classic
- Antrieb - Antriebsgröße: 50 mm
- Antrieb - Stellungsabfrage über Magnetkolben: Nein
- Antrieb - Antrieb Werkstoff Kategorie: Kunststoffe
- Antrieb - Antrieb Werkstoff: PA (Polyamid)
- Antrieb - O-Ring zwischen Deckel und Laufbuchse: Nein
- Antrieb - Steuerluftanschluss Typ: Innengewinde
- Antrieb - Steuerluftanschluss Gewindeart: G
- Antrieb - Steuerluftanschluss Durchmesser (Zoll): 1/4 Zoll
- Antrieb - Steuerluftanschluss Position: in Leitungsrichtung
- Antrieb - Steuerluftanschluss Werkstoff: Edelstahl
- Antrieb - Steuerluftbohrung Durchmesser: 1,2 mm
- Antrieb - Schnittstelle zum Antrieb: metrisch
- Antrieb - Antrieb erhöhte chemische Beständigkeit: Nein
- Antrieb - Regelkegel: Nein
- Antrieb - Steuerluftanschluss 1 Vormontiert: Kegelstopfen
- Antrieb - Steuerluftanschluss 2 Vormontiert: Kegelstopfen
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Kunststoffe
- Dichtungsmaterial - Sitzdichtung Werkstoff: PTFE (Polytetrafluorethylen)
- Dichtungsmaterial - Dichtung Nippel-Gehäuse Werkstoff: Graphit
- Dichtungsmaterial - Verpackte Dichtung beigelegt: Ja
- Druck & Temperatur - Nenndruck (DIN EN 1333): PN 25
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 185 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 40 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Nenndruck max: 16 bar
- Druck & Temperatur - Steuerdruck min: 4,1 bar
- Druck & Temperatur - Steuerdruck max: 10 bar
- Druck & Temperatur - Nenndruck (DIN EN 1759): Class 150
- Druck & Temperatur - Steuerdruck Vakuum: Nein
- Geräteeigenschaften - Produktuntergruppe: Auf/Zu Ventile
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Schrägsitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: pneumatisch
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Ventilrohgehäuse Herstellung: gegossen
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Medium & Kalibrierung - CIP fähig: Ja
- Medium & Kalibrierung - SIP fähig: Ja
- Nennweite (Kv Wert) - Kv Wert (Wasser): 4,2 m3/h
- Nennweite (Kv Wert) - Gehäusenennweite: 15 mm
- Nennweite (Kv Wert) - Gehäusenennweite (IN): 1/2 Zoll
- Nennweite (Kv Wert) - Sitznennweite: 15 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Schweißende
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Innendurchmesser (mm): 16 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Größe DN: DN 15
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Wandstärke (mm): 1,5 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Außendurchmesser (mm): 19 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Rohrnorm 1: DIN 11850 R2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Rohrnorm 2: DIN 11866 Reihe A
- Werkstoffe - Ventilgehäuse Werkstoff Kategorie: Metalle
- Werkstoffe - Ventilgehäuse Werkstoff: Edelstahl
- Werkstoffe - Ventilgehäuse Oberflächenbearbeitung innen: unbearbeitet
- Werkstoffe - Ventilgehäuse Oberflächenbearbeitung außen: unbearbeitet
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Handbetätigung: Nein
- Wirkungsweise - Steuerfunktion: A - in Ruhestellung geschlossen (NC)
- Wirkungsweise - Zusätzliche Handbetätigung beigelegt: Nein
- Zulassungen - Werksprüfzeugnis 3.1 beigelegt: Nein
- Zulassungstyp: ATEX, IECExATEX, IECEx
- Zulassungsart: II 2 D Ex h IIIC T135°C Db, Ex h IIIC T135°C Db, II 2 G Ex h IIC T4 Gb, Ex h IIC T4 Gb
- Produkt-Art
Schrägsitzventil
- Herst.-Teilenr.
143443
- Betriebsdruck (max.)
16 bar
- Betriebsdruck-Bereich
16 bar (max)
- Max. Medien-Temperatur
185 °C
- Min. Medien-Temperatur
-10 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3047415 Bürkert Schrägsitzventil 2000 143443 16 bar (max) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047415 Bürkert Schrägsitzventil 2000 143443 16 bar (max) 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Abhängig von der Umgebungstemperatur ist der Antrieb in zwei verschiedenen Werkstoffen, PA und PPS, erhältlich. Die bewährte selbstnachstellende Spindelabdichtung gewährleistet hohe Dichtheit. Die strömungsgünstigen 2/2-Wege-Ventilgehäuse aus Rotguss oder Feinguss Edelstahl ermöglichen hohe Durchflusswerte. Diese wartungsfreien und robusten Ventile können mit einem umfassenden Zubehörteilesortiment für Stellungsanzeige, Hubbegrenzung oder Handnotbetätigung nachgerüstet werden.
