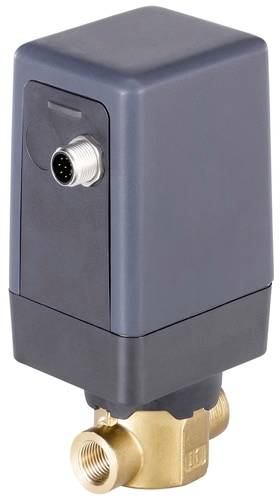

Abbildung ähnlich
Bürkert Proportional-Druckregelventil 383613 3280 G 3/8 Nennweite (Details) 2 mm Gehäusematerial Polycarbonat Dichtungsm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 784.95 / Stück)
CHF 784.95
inkl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Elektromot. 2-Wege Geradsitz-Prop.Ventil
- Antrieb nicht mediumsberührend
- Hervorragender Stellbereich und schnelle Reaktionszeit
- Geringe elektrische Leistungsaufnahme
- Anschlussnennweite DN 8...15
- Varianten: Standard, Stellungsregler, Prozessregler; sowie Hochdruckvariante bis 22 bar
Technische Daten
- Antrieb - Antrieb Werkstoff: PC (Polycarbonat)
- Antrieb - Antrieb Werkstoff 2: PPS (Polyphenylensulfid)
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: 0 °C
- Druck & Temperatur - Temperatur Medium max: 70 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 50 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Nenndruck max: 15 bar
- Ein-/Ausgänge - Ausgang 1 Typ analog Strom: 4-20 mA
- Ein-/Ausgänge - Ein- / Ausgänge: 1 Analoger Eingang + 1 Analoger Ausgang
- Ein-/Ausgänge - Eingang 1 Typ analog Strom: 4-20 mA
- Elektrischer Anschluss - Elektrischer Anschluss 1 Art: Stecker - M12
- Elektrischer Anschluss - Elektrischer Anschluss 1 Anzahl Kontakte: 8 ST
- Elektrischer Anschluss - Elektrischer Anschluss 1 Typ: male
- Funktionen - Funktion: Regelventil
- Funktionen - Notrückstellung: Nein
- Funktionen - Elektrische Funktion: Stellung regeln
- Geräteeigenschaften - Produktuntergruppe: Kompaktventile
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Geradsitzventil
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,13 m3/h
- Nennweite (Kv Wert) - Sitznennweite: 2 mm (5/64")
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss Werkstoff: Edelstahl
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Nennweite: 3/8"
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Norm: G
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP54
- Software / Kommunikation - Kommunikationsschnittstelle Hardware 1: M12 8-polig
- Software / Kommunikation - Kommunikationsprotokoll zu Hardware 1 büS: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 1 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 12 W
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: A
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Betriebs-Medium
Flüssigkeiten und Gasen
- Produkt-Art
Proportional-Druckregelventil
- Betriebsspannung
24 V/DC
- Gehäusematerial
Polycarbonat
- Anschluss
G 3/8
- Betriebsdruck (max.)
15 bar
- Betriebstemperatur
0 bis 70 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
70 °C
- Stromleistungsaufnahme
12 W
- Gewinde-Maß
3/8 Zoll
- Ausführung
Standard. Stellungsregler. Prozessregler
- Herst.-Teilenr.
383613
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
FKM
- Medien-Temperatur Bereich
0 bis 70 °C
- Max. Medien-Temperatur
70 °C
- Min. Medien-Temperatur
0 °C
- Medium
Neutrale Medien
- Nennweite
2 mm
IP54
- Sollwert-Eingang
4-20 mA
- Max. Umgebungstemperatur
50 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Direktwirkend
- kv-Wert
0.13 m³/h
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3047987 Bürkert Proportional-Druckregelventil 383613 3280 G 3/8 Nennweite (Details) 2 mm Gehäusematerial Polycarbonat Dichtungsm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047987 Bürkert Proportional-Druckregelventil 383613 3280 G 3/8 Nennweite (Details) 2 mm Gehäusematerial Polycarbonat Dichtungsm
Beschreibung
Das direktwirkende Motorventil vom Typ 3280 eignet sich zum Dosieren von Flüssigkeiten und Gasen in geschlossenen oder offenen Regelkreisen. Das Ventil wird durch einen linearen Schrittmotor angetrieben. Die integrierte Elektronik erleichtert die Prozessintegration erheblich, zusätzliche Ansteuerungsmodule werden nicht benötigt. Zum Halten einer bestimmten Ventilöffnung benötigt der Motor keine Energie. Diese Eigenschaft kann den Energiebedarf einer Anlage drastisch reduzieren und diese dadurch effizienter machen.
Typ 3280 ist als Standard ON/OFF oder Proportionalventil, als Variante mit integriertem Stellungsregler, sowie als Variante mit integriertem Prozessregler erhältlich.
Typ 3280 ist als Standard ON/OFF oder Proportionalventil, als Variante mit integriertem Stellungsregler, sowie als Variante mit integriertem Prozessregler erhältlich.
