Name: Bürkert Proportional-Druckregelventil 282985 6223 G 3/4 Nennweite (Details) 13 mm Gehäusematerial Messing Dichtungsmater
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

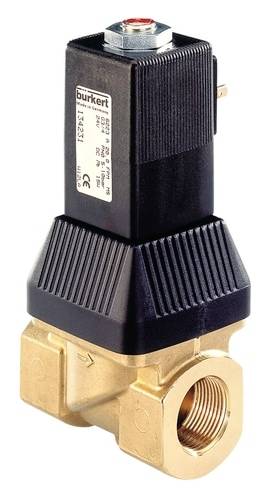

Ein elektromagnetisches Ventil mit einem schwarzen Gehäuse und Messinganschlüssen, das für die Steuerung von Flüssigkeiten verwendet wird.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 341.95 / Stück)

CHF 341.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

2/2-Wege-Proportionalventil, vorgest.

Stellventil für die stetige Regelung von Flüssigkeiten
Geringe Hysterese und hohe Reproduzierbarkeit
Ansteuerung mit PWM-Signal
Vorgesteuert, dichtschließendes Ventil

Technische Daten

Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
Druck & Temperatur - Temperatur Medium min: -10 °C
Druck & Temperatur - Temperatur Medium max: 90 °C
Druck & Temperatur - Temperatur Umgebung min: -10 °C
Druck & Temperatur - Temperatur Umgebung max: 55 °C
Druck & Temperatur - Nenndruck min: 0,5 bar
Druck & Temperatur - Nenndruck max: 10 bar
Druck & Temperatur - Differenzdruck max: 10 bar
Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
Elektrischer Anschluss - Elektrischer Anschluss Typ: male
Geräteeigenschaften - Hauptventil Funktionsprinzip: Kolben
Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
Geräteeigenschaften - Anströmung: über Sitz
Geräteeigenschaften - Vakuumausführung: Nein
Geräteeigenschaften - Sauerstoffausführung: Nein
Geräteeigenschaften - Antriebsart: Hubanker
Geräteeigenschaften - Operation: servogesteuert
Geräteeigenschaften - Medientrennung: Nein
Geräteeigenschaften - Schaltfunktion: stetig
Geräteeigenschaften - Analyseausführung: Nein
Geräteeigenschaften - Dampfausführung: Nein
Geräteeigenschaften - Kernführung: Gleitring
Geräteeigenschaften - PWM-Frequenz min.: 180 Hz
Geräteeigenschaften - PWM-Frequenz max.: 280 Hz
Geräteeigenschaften - Stellbereich: 1:10
Geräteeigenschaften - Kernführung 2: Gleitring
Medium & Kalibrierung - Einbaulage: beliebig
Nennweite (Kv Wert) - QNn Wert (Gas): 2.695 l/min
Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 13 mm
Nennweite (Kv Wert) - Kv Wert (Wasser): 2,7 m3/h
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/2 Zoll
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 3/4
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 3/4
Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
Spannung - Spannung min / Nennspannung: 24 V
Spannung - Spannung max / Nennspannung: 24 V
Spannung - Wechselspannung: Nein
Spannung - Gleichspannung: Ja
Spannung - Spannungstoleranz positiv: 10 %
Spannung - Spannungstoleranz negativ: 10 %
Spule (Kern) - Spulengröße: 40 mm
Spule (Kern) - Spule Art: übergesteckt
Spule (Kern) - Spule Werkstoff (Umhüllung): PA (Polyamid)
Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
Spule (Kern) - Mediumsberührtes Teil Kernführungsrohr Werkstoff: Edelstahl
Spule (Kern) - Mediumsberührtes Teil Kernführungselement 1 Werkstoff: PTFE (Polytetrafluorethylen)
Spule (Kern) - Mediumsberührtes Teil Kernführungselement 2 Werkstoff: PTFE (Polytetrafluorethylen)
Spule (Kern) - Mediumsberührtes Teil Distanzhülse Werkstoff: Edelstahl
Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
Zulassungen - Nennleistung: 10 W

Produkt-Art: Proportional-Druckregelventil

Betriebsspannung: 24 V/DC

Gehäusematerial: Messing

Anschluss: G 3/4

Betriebsdruck (max.): 10 bar

Betriebstemperatur: -10 °C (min)

Min. Betriebstemperatur: -10 °C

Stromleistungsaufnahme: 10 W

Herst.-Teilenr.: 282985

Betriebsdruck (min.): 0.5 bar

Dichtungsmaterial: FKM

Funktion: 2/2 geschlossen monostabil

Medien-Temperatur Bereich: -10 bis 90 °C

Max. Medien-Temperatur: 90 °C

Min. Medien-Temperatur: -10 °C

Medium: Wasser

Nennweite: 13 mm

QNn-Wert: 2.695 l/min

: IP65

Max. Umgebungstemperatur: 55 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Servogesteuert

kv-Wert: 2.7 m³/h

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3047014 Bürkert Proportional-Druckregelventil 282985 6223 G 3/4 Nennweite (Details) 13 mm Gehäusematerial Messing Dichtungsmater

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3047014 Bürkert Proportional-Druckregelventil 282985 6223 G 3/4 Nennweite (Details) 13 mm Gehäusematerial Messing Dichtungsmater

Beschreibung

Das Ventil Typ 6223 kann als Stellglied zur Regelung großer Flüssigkeitsmengen eingesetzt werden. Geringe Hysterese, hohe Reproduzierbarkeit und gute Ansprechempfindlichkeit sichern ein gutes Stellverhalten. Das Ventil ist dicht schließend. Die übergesteckte Spule kann einfach ausgewechselt werden.
