Name: Bürkert Proportional-Druckregelventil 278392 3285 G 1 Nennweite (Details) 25 mm Gehäusematerial Polycarbonat Dichtungsma
Brand: Bürkert
SKU: 3047233
Availability: BackOrder

Ein elektrisches Ventil in einem Gehäuse, das zur Steuerung von Flüssigkeits- oder Gasflüssen in Rohrleitungssystemen verwendet wird.

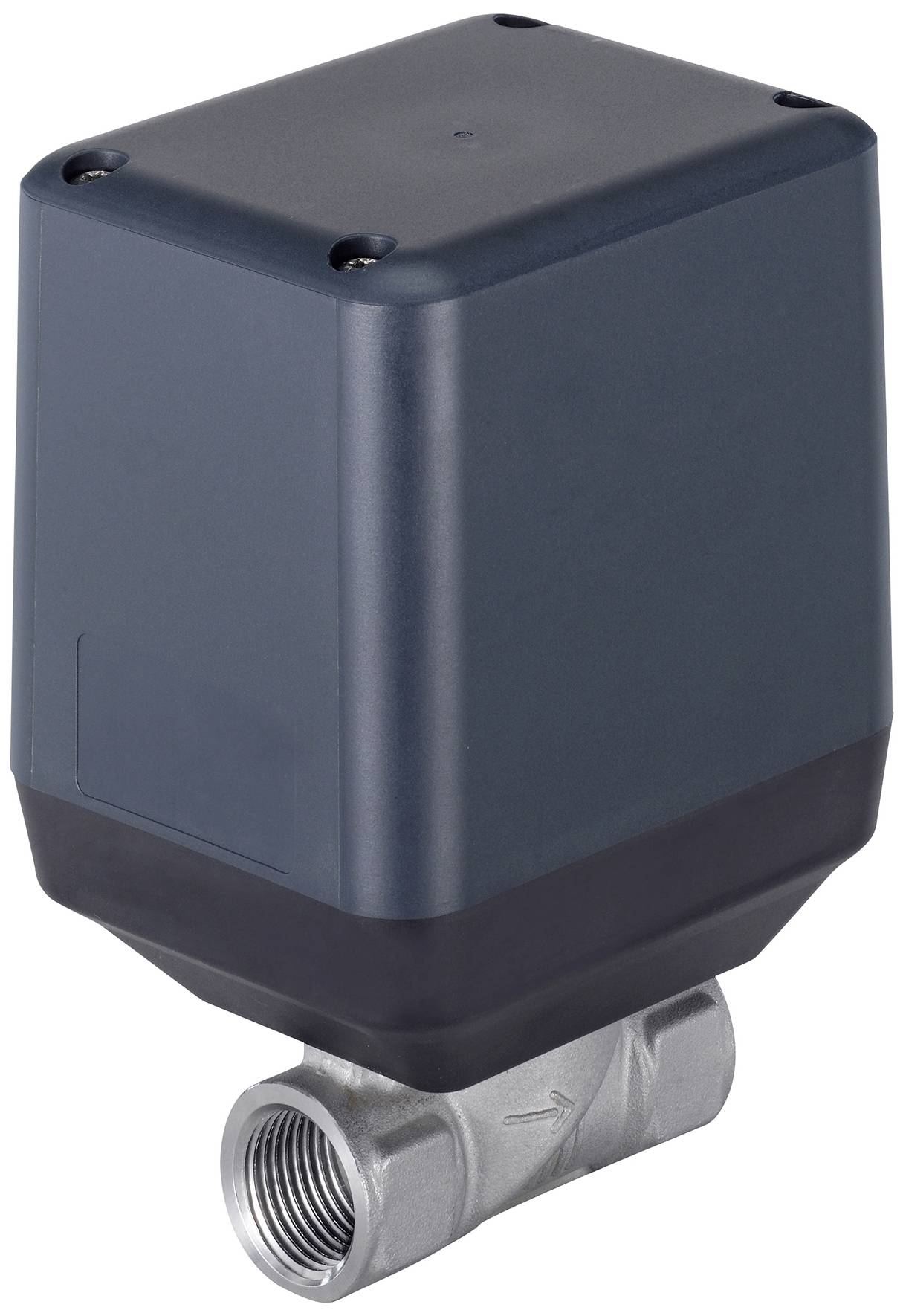

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 864.95 / Stück)

CHF 864.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Elektromot. 2-Wege Geradsitz-Prop.Ventil

Antrieb nicht mediumsberührend
Hervorragender Stellbereich und schnelle Reaktionszeit
Geringe elektrische Leistungsaufnahme
Anschlussnennweite DN 15...25
Varianten: Standard, Stellungsregler, Prozessregler

Technische Daten

Antrieb - Antrieb Werkstoff: PC (Polycarbonat)
Antrieb - Antrieb Werkstoff 2: PPS (Polyphenylensulfid)
Dichtungsmaterial - Sitzdichtung Werkstoff: Oxidkeramik / FKM
Druck & Temperatur - Temperatur Medium min: 0 °C
Druck & Temperatur - Temperatur Medium max: 70 °C
Druck & Temperatur - Temperatur Umgebung min: -10 °C
Druck & Temperatur - Temperatur Umgebung max: 60 °C
Druck & Temperatur - Nenndruck min: 0 bar
Druck & Temperatur - Nenndruck max: 6 bar
Ein-/Ausgänge - Ausgang 1 Typ analog Strom: 4-20 mA
Ein-/Ausgänge - Ein- / Ausgänge: 1 Analoger Eingang + 1 Analoger Ausgang
Ein-/Ausgänge - Eingang 1 Typ analog Strom: 4-20 mA
Elektrischer Anschluss - Elektrischer Anschluss 1 Art: Stecker - M12
Elektrischer Anschluss - Elektrischer Anschluss 1 Anzahl Kontakte: 8 ST
Elektrischer Anschluss - Elektrischer Anschluss 1 Typ: male
Funktionen - Funktion: Regelventil
Funktionen - Notrückstellung: Nein
Funktionen - Elektrische Funktion: Stellung regeln
Geräteeigenschaften - Produktuntergruppe: Kompaktventile
Geräteeigenschaften - Hauptventil Funktionsprinzip: Scheibenventil
Geräteeigenschaften - Anströmung: über Sitz
Geräteeigenschaften - Vakuumausführung: Nein
Geräteeigenschaften - Sauerstoffausführung: Nein
Nennweite (Kv Wert) - Kv Wert (Wasser): 9,6 m3/h
Nennweite (Kv Wert) - Sitznennweite: 25 mm (1")
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss Werkstoff: Edelstahl
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Nennweite: 1"
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Norm: G
Software / Kommunikation - Kommunikationsschnittstelle Hardware 1: M12 8-polig
Software / Kommunikation - Kommunikationsprotokoll zu Hardware 1 büS: Ja
Spannung - Spannung min / Nennspannung: 24 V
Spannung - Spannung max / Nennspannung: 24 V
Spannung - Wechselspannung: Nein
Spannung - Gleichspannung: Ja
Spannung - Spannungstoleranz positiv: 10 %
Spannung - Spannungstoleranz negativ: 10 %
Spule (Kern) - Elektrische Leistungsaufnahme min.: 1 W
Spule (Kern) - Elektrische Leistungsaufnahme max.: 12 W
Spule (Kern) - Thermische Isolationsklasse des Antriebs: A
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2

Betriebs-Medium: Flüssigkeiten und Gase

Typ: 278392

Produkt-Art: Proportional-Druckregelventil

Betriebsspannung: 24 V

Gehäusematerial: Polycarbonat

Anschluss: G 1

Max. Durchfluss: 9.6 m³/h

Betriebsdruck (max.): 6 bar

Betriebstemperatur: 0 bis 70 °C

Min. Betriebstemperatur: 0 °C

Max. Betriebstemperatur: 70 °C

Stromleistungsaufnahme: 12 W

Gewinde-Maß: 1 Zoll

Ausführung: 3285

Herst.-Teilenr.: 278392

Betriebsdruck (min.): 0 bar

Dichtungsmaterial: FKM

Medien-Temperatur Bereich: 0 bis 70 °C

Max. Medien-Temperatur: 70 °C

Min. Medien-Temperatur: 0 °C

Medium: Neutrale Medien

Nennweite: 25 mm

Sollwert-Eingang: 4-20 mA

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Direktwirkend

kv-Wert: 9.6 m³/h

Dokumente & Downloads

Datenblatt

Datenblatt 3047233 Bürkert Proportional-Druckregelventil 278392 3285 G 1 Nennweite (Details) 25 mm Gehäusematerial Polycarbonat Dichtungsma

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3047233 Bürkert Proportional-Druckregelventil 278392 3285 G 1 Nennweite (Details) 25 mm Gehäusematerial Polycarbonat Dichtungsma

Beschreibung

Das direktwirkende Motorventil vom Typ 3285 eignet sich zum Dosieren von Flüssigkeiten und Gasen in geschlossenen oder offenen Regelkreisen. Das Ventil wird durch einen Schrittmotor angetrieben. Die integrierte Elektronik erleichtert die Prozessintegration erheblich, zusätzliche Ansteuerungsmodule werden nicht benötigt. Zum Halten einer bestimmten Ventilöffnung benötigt der Motor keine Energie. Diese Eigenschaft kann den Energiebedarf einer Anlage drastisch reduzieren und diese dadurch effizienter machen.
Typ 3285 ist als Standard ON/OFF oder Proportionalventil, als Variante mit integriertem Stellungsregler, sowie als Variante mit integriertem Prozessregler erhältlich.
