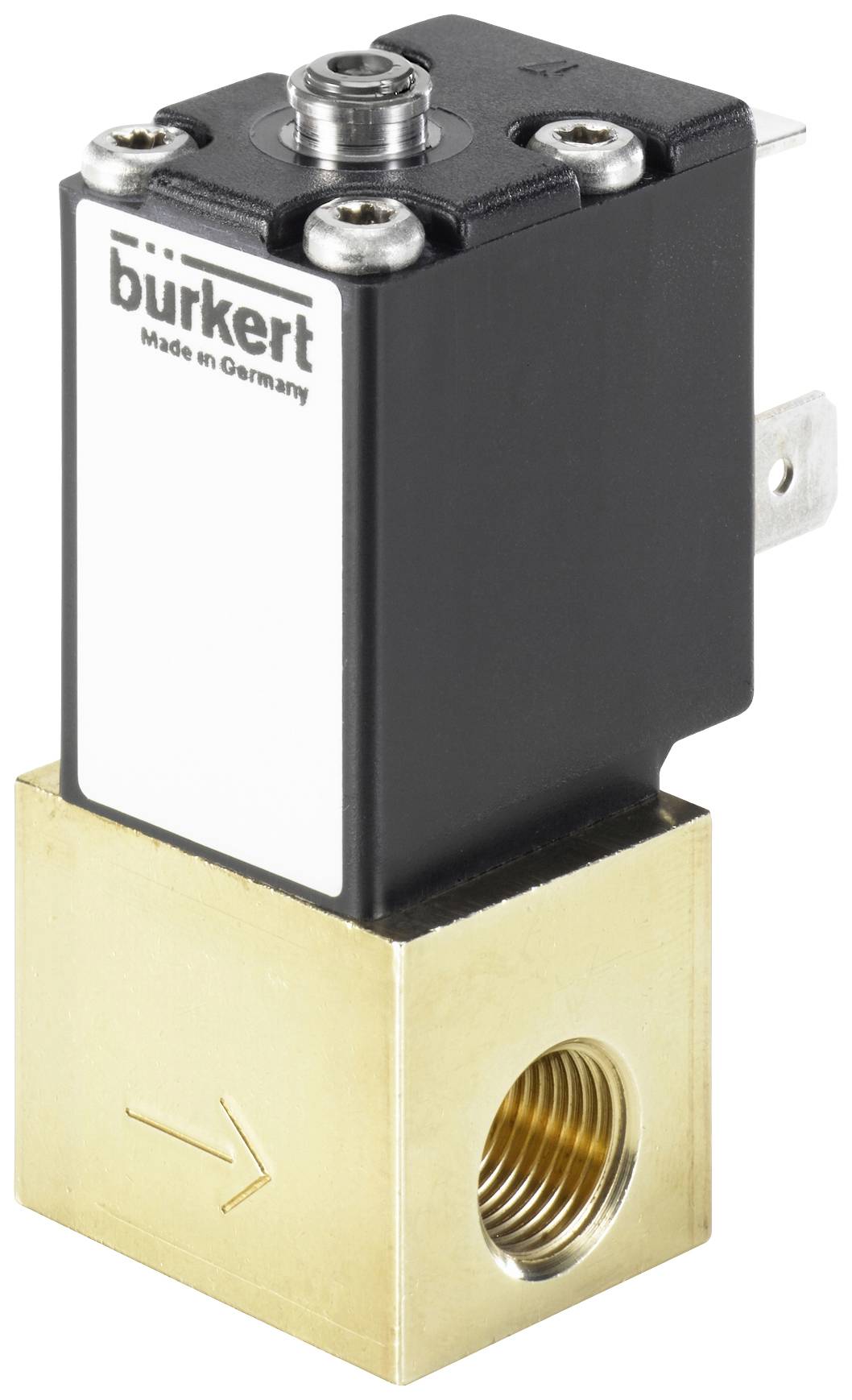

Bürkert Proportional-Druckregelventil 254453 2871 G 1/8 Nennweite (Details) 0.4 mm Gehäusematerial Messing Dichtungsmate
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 249.72 / Stück)
CHF 249.72
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Proportionalventil
- Hervorragender Stellbereich
- Sehr gutes Ansprechverhalten
- Kompakte Stellventilbauform
- Nennweiten DN 0,05 ... 2,0 mm
- Leitungsanschluss 1/8” oder Flansch
Technische Daten
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 90 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: -1 bar
- Druck & Temperatur - Nenndruck max: 8 bar
- Druck & Temperatur - Differenzdruck max: 8 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form B nach Industriestandard
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Elektrischer Anschluss - Elektrischer Anschluss Typ: male
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: stetig
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Kernführung: Formfeder
- Geräteeigenschaften - PWM-Frequenz min.: 1.400 Hz
- Geräteeigenschaften - PWM-Frequenz max.: 1.500 Hz
- Geräteeigenschaften - Stellbereich: 1:500
- Geräteeigenschaften - Kernführung 2: Formfeder
- Medium & Kalibrierung - Einbaulage: beliebig
- Medium & Kalibrierung - für flüssige Medien geeignet: Ja
- Medium & Kalibrierung - für gasförmige Medien geeignet: Ja
- Nennweite (Kv Wert) - QNn Wert (Gas): 4,3 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 0,4 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,004 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/64 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/8
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/8
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 20 mm
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungsrohr Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 1 Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 2 Werkstoff: Edelstahl
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Zulassungen - Nennleistung: 2 W
- Produkt-Art
Proportional-Druckregelventil
- Betriebsspannung
24 V
- Gehäusematerial
Messing
- Anschluss
G 1/8
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
-10 °C (min)
- Min. Betriebstemperatur
-10 °C
- Stromleistungsaufnahme
2 W
- Herst.-Teilenr.
254453
- Betriebsdruck (min.)
-1 bar
- Dichtungsmaterial
FKM
- Funktion
2/2 geschlossen monostabil
- Medien-Temperatur Bereich
-10 bis 90 °C
- Max. Medien-Temperatur
90 °C
- Min. Medien-Temperatur
-10 °C
- Medium
gasförmige Medien
- Nennweite
0.4 mm
- Besonderheiten
Flansch
- QNn-Wert
4.3 l/min
IP65
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Direktwirkend
- kv-Wert
0.004 m³/h
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3047209 Bürkert Proportional-Druckregelventil 254453 2871 G 1/8 Nennweite (Details) 0.4 mm Gehäusematerial Messing Dichtungsmate
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047209 Bürkert Proportional-Druckregelventil 254453 2871 G 1/8 Nennweite (Details) 0.4 mm Gehäusematerial Messing Dichtungsmate
Beschreibung
Das direktwirkende Proportionalventil Typ 2871 dient als Stellglied in Prozessregelkreisen. Aufgrund einer elastomeren Sitzdichtung ist das Ventil im Bereich des auf die Nennweite bezogenen Nenndruckes dichtschließend (integrierte Absperrfunktion). Der Betätigungsanker des Ventils ist reibungsfrei gelagert, was zu einem außergewöhnlichen Stellverhalten führt. Dieses Ventil ist insbesondere für anspruchsvolle Regelaufgaben geeignet (hoher Stellbereich, trockene Gase, etc.).
