Bürkert Magnetventil 231386 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Abbildung ähnlich

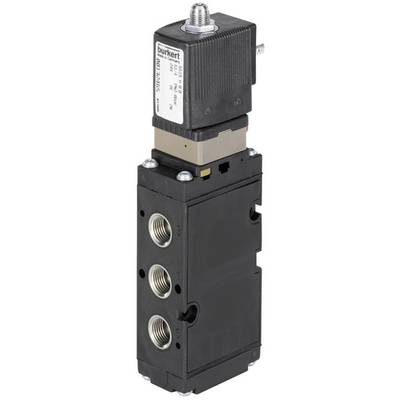

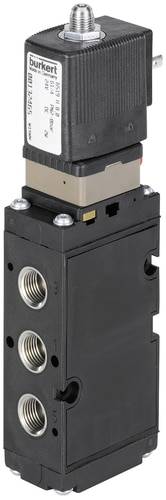

Elektromagnetisches Ventil mit schwarzem Gehäuse, x-förmiger Anschlussblock und Metallkomponenten. Herstellername "burkert" oben sichtbar.

1/2

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

1 Stück

Anzahl

Stück

Gesamt (CHF 436.59 / Stück)

CHF 436.59

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

5/2-Wege-Pneumatikventil 32mm

Großer Durchfluss; Geringe elektrische Leistungsaufnahme; Einzel- oder Blockmontage; Standard-, Ex mb-, Ex ia-Ausführungen; G 1/4” Muffe oder NAMUR-Flansch

Technische Daten

Hauptventil Funktionsprinzip: Schieberventil
Fluidischer Leitungsanschluss Anzahl: 5
Ventilfunktion Anzahl-Schaltstellungen: 2
Gleichspannung: Ja
Batteriespannung: Ja
Spulengröße: 32 mm
Schaltzeit öffnen: max. 20 ms
Schaltzeit schließen: max. 40 ms
Ventilfunktion Handbetätigung Werkstoff: Edelstahl
Ventilfunktion Handbetätigung Arretierung: Ja
Ventilfunktion Handbetätigung Schraubenschlitz: Ja
Ventil-Ansteuerung Art: elektrisch
Elektrische Leistungsaufnahme max.: 2 W

Produkt-Art: Magnetventil

Betriebsspannung: 24 V

Betriebsdruck (max.): 10 bar

Gehäusematerial: Aluminium

Anschluss: G 1/4

Medien-Temperatur Bereich: -30 bis +80 °C

Herst.-Teilenr.: 231386

Ausführung: 6519

Betriebsdruck (min.): 2 bar

Betätigung: Handbetätigung;Drehbetätigung

Dichtungsmaterial: FKM
NBR

Funktion: 5/2-Wege

Gewicht: 0.65 kg

Max. Medien-Temperatur: +80 °C

Min. Medien-Temperatur: -30 °C

Nennweite: 9 mm

Besonderheiten: Muffe

QNn-Wert: 1.8 l/min

: IP65

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -40 °C

Wirkungsweise: Servogesteuert

Dokumente & Downloads

Datenblatt

Datenblatt 2350612 Bürkert Magnetventil 231386 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2350612 Bürkert Magnetventil 231386 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Beschreibung

Typ 6518 ist ein vorgesteuertes 3/2-Wege-Ventil und Typ 6519 ist ein 5/2- oder 5/3-Wege-Ventil. Sie bilden zusammen eine Baureihe. Die Ventile sind einzeln oder auf Blöcken einsetzbar. Sie arbeiten ohne ständigen Luftverbrauch und dienen zur Ansteuerung von doppelt- oder einfachwirkenden Antrieben. Als Vorsteuerung dient ein Magnetventil vom Typ 6014. Die Verwendung hochwertiger Werkstoffe ermöglicht den Einsatz der Ventile auch unter Freiluft- und Chemieatmosphäre. Die Baureihe beinhaltet Geräte mit Ex-Zulassung und NAMUR-Flanschbild. Mit den Ventil Wirkungsweisen C, D und H monostabil kann gemäß IEC 61508 der Sicherheitslevel SIL2, abhängig von der Architektur der Sicherheitseinrichtung, erreicht werden.
