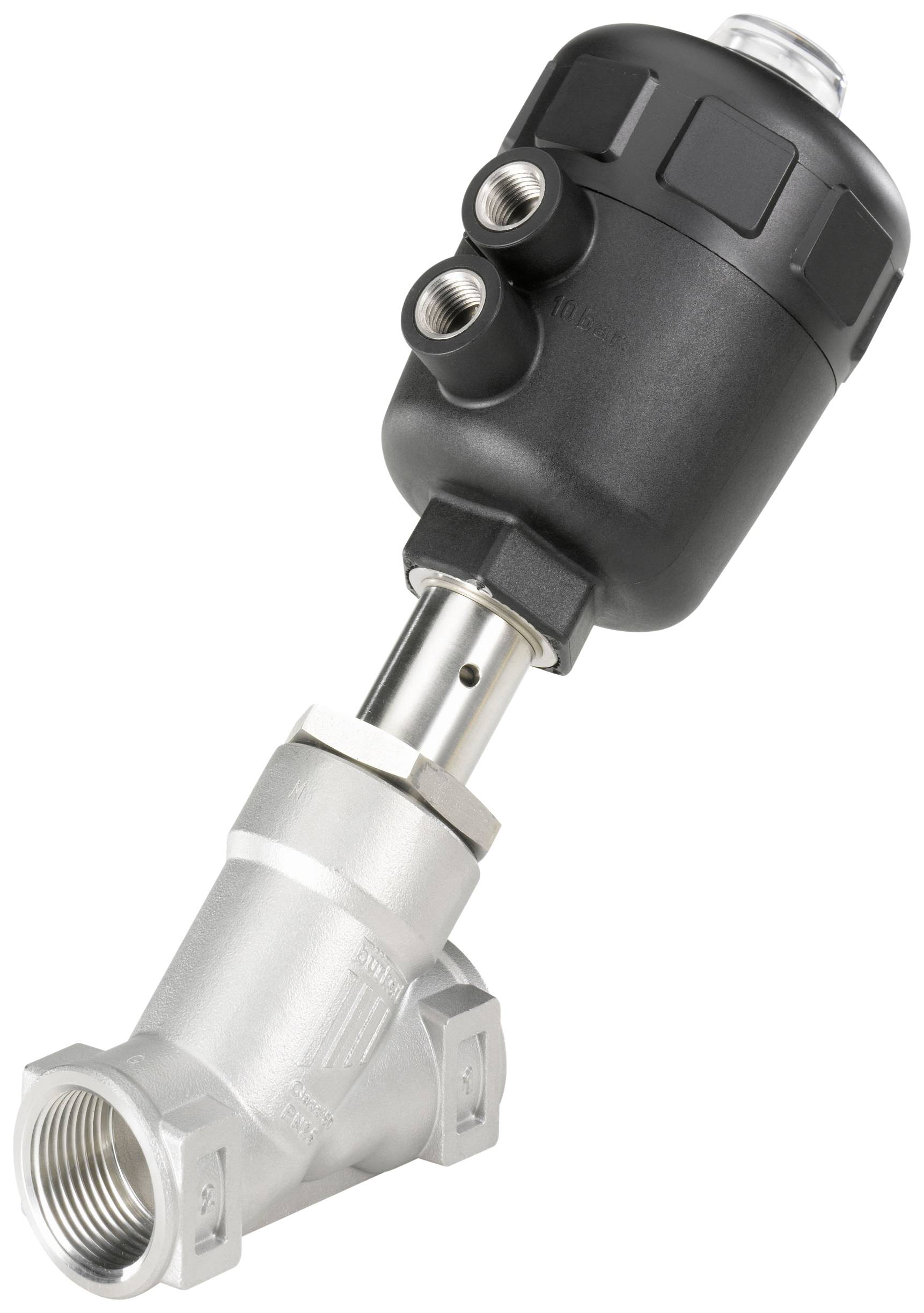

Bürkert Luftgesteuertes Ventil 187840 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 679.88 / Stück)
CHF 679.88
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Schrägsitzventil für Medien bis +180 °C, Muffenanschluss
- Für Medien bis +180 °C
- Hohe Durchflusswerte
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Minimaler Steuerluftverbrauch durch Füllkörper
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Schließschlagarm bei Flüssigkeiten durch Anströmung unter Sitz
Technische Daten
- Leitungsanschluss G 11/2"
- Nennweite 40 mm
- Antriebsgröße Ø 125 mm
- Kv-Wert 40 m³/h
- Steuerdruck 3,2 bis 10 bar
- 16 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur -10 bis +60 °C
- Produkt-Art
Luftgesteuertes Ventil
- Gehäusematerial
Edelstahl
- Anschluss
G 1 1/2 Muffe
- Betriebsdruck (max.)
16 bar
- Herst.-Teilenr.
187840
- Antriebsgröße Ø
125 mm
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
PTFE
- Funktion
2/2-Wege
- Gewicht
7.550 kg
- Medien-Temperatur Bereich
-10 bis +180 °C
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Aggressive Medien
- Breite
324 mm
- Höhe
289 mm
- Länge
120 mm
- Steuerdruck (max.)
7 bar
- Steuerdruck (min.)
3.2 bar
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
666.67 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 624078 Bürkert Luftgesteuertes Ventil 187840 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 624078 Bürkert Luftgesteuertes Ventil 187840 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer. Die strömungsgünstigen Schrägsitzgehäuse ermöglichen hohe Durchflusswerte.
Ausführung
- 2/2-Wege-Schrägsitzventil mit Anströmung unter Sitz
- Federkraft geschlossen
- Gehäusewerkstoff Edelstahl
- Antriebswerkstoff Polyamid
- Dichtwerkstoff PTFE
- Universell einsetzbar für Flüssigkeiten, Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/4"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
