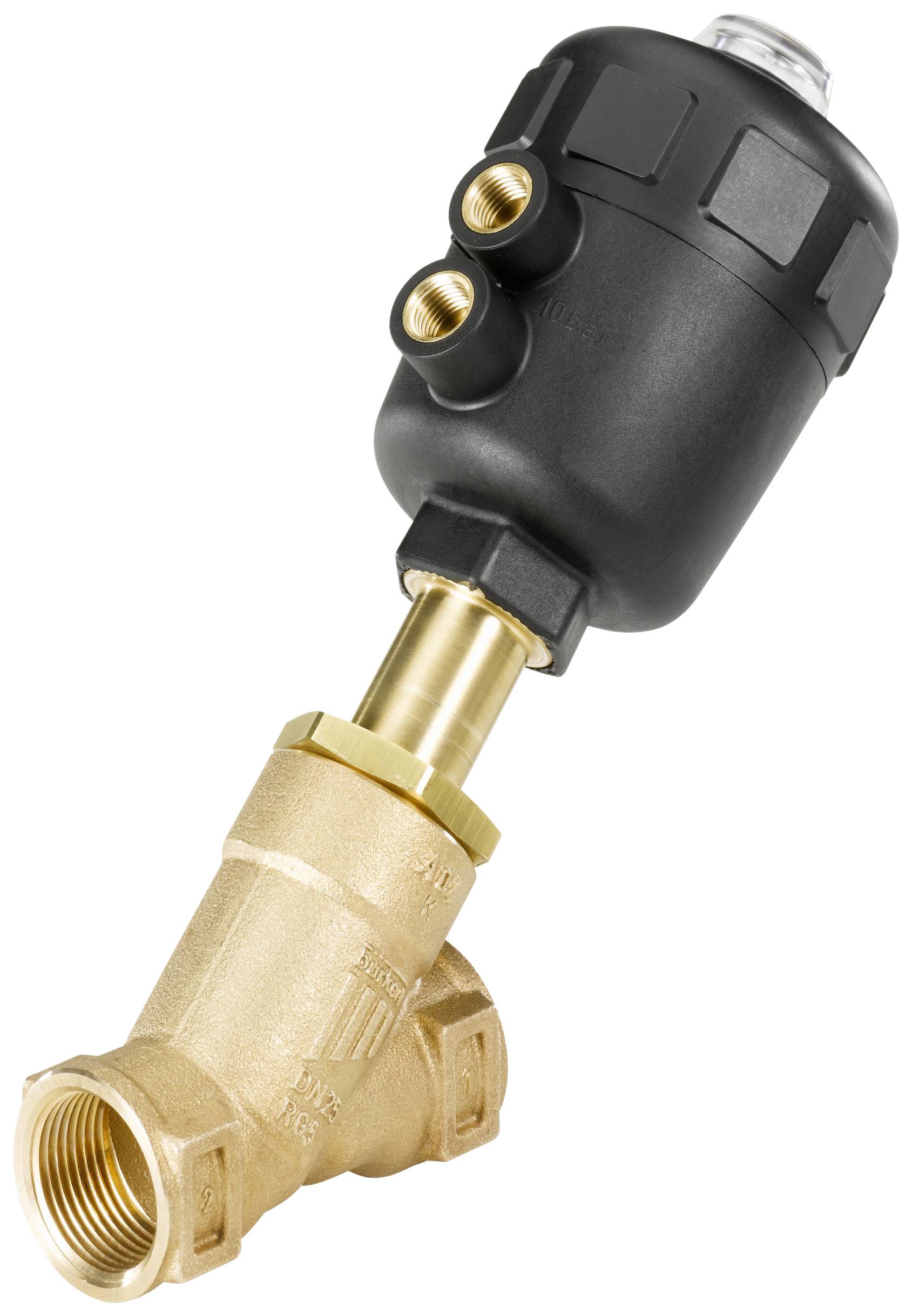

Bürkert Luftgesteuertes Ventil 186588 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 172.02 / Stück)
CHF 172.02
zzgl. MwSt.
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Schrägsitzventil für Medien bis +180 °C, Muffenanschluss
- Für Medien bis +180 °C
- Hohe Durchflusswerte
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Minimaler Steuerluftverbrauch durch Füllkörper
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Optimierte Antriebskombination für Gase und Dampf
Technische Daten
- Leitungsanschluss G 3/8"
- Nennweite 13 mm
- Antriebsgröße Ø 40 mm
- Kv-Wert 3,7 m³/h
- Steuerdruck siehe Druckdiagramm im Datenblatt
- 16 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur -10 bis +60 °C
- Produkt-Art
Luftgesteuertes Ventil
- Gehäusematerial
Rotguss
- Anschluss
G 3/8 Muffe
- Betriebsdruck (max.)
16 bar
- Herst.-Teilenr.
186588
- Antriebsgröße Ø
40 mm
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
PTFE
- Funktion
2/2-Wege
- Gewicht
0.600 kg
- Medien-Temperatur Bereich
-10 bis +180 °C
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Neutrale Medien
- Breite
139 mm
- Höhe
115 mm
- Länge
65 mm
- Steuerdruck (max.)
10 bar
- Steuerdruck (min.)
4 bar
- Max. Umgebungstemperatur
+30 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
61.67 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 624070 Bürkert Luftgesteuertes Ventil 186588 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 624070 Bürkert Luftgesteuertes Ventil 186588 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer. Die strömungsgünstigen Schrägsitzgehäuse ermöglichen hohe Durchflusswerte.
Ausführung
- 2/2-Wege-Schrägsitzventil mit Anströmung über Sitz
- Federkraft geschlossen
- Gehäusewerkstoff Rotguss
- Antriebswerkstoff Polyamid
- Dichtwerkstoff PTFE
- Für Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/8"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
