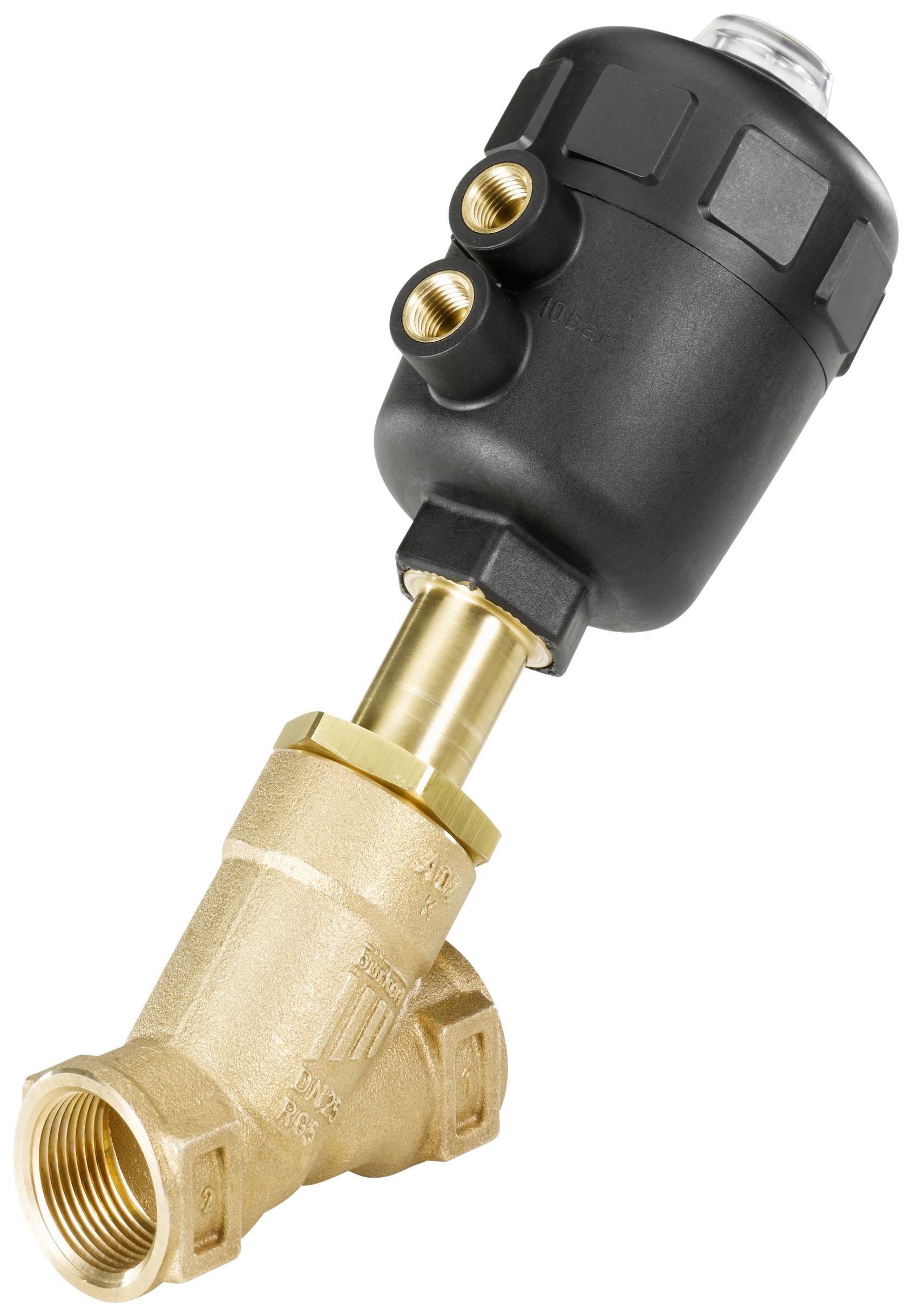

Bürkert Luftgesteuertes Ventil 180374 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt (CHF 218.27 / Stück)
CHF 218.27
zzgl. MwSt.
Kostenfreier Versand
Nur noch 9 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Schrägsitzventil für Medien bis +180 °C, Muffenanschluss
- Für Medien bis +180 °C
- Hohe Durchflusswerte
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Minimaler Steuerluftverbrauch durch Füllkörper
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Optimierte Antriebskombination für Gase und Dampf
- PPS-Kopf für heiße Umgebungen
Technische Daten
- Leitungsanschluss G 3/4"
- Nennweite 20 mm
- Antriebsgröße Ø 50 mm
- Kv-Wert 8,0 m³/h
- Steuerdruck siehe Druckdiagramm im Datenblatt
- 16 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur +5 bis +140 °C
- Betriebs-Medium
Gase und Dampf
- Produkt-Art
Luftgesteuertes Ventil
- Gehäusematerial
Rotguss
- Anschluss
G 3/4 Muffe
- Max. Durchfluss
8.0 m³/h
- Betriebsdruck (max.)
16 bar
- Betriebstemperatur
-10 bis +180 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
+180 °C
- Betätigung
fremdgesteuerte
- Ausführung
180374 2000
- Herst.-Teilenr.
180374
- Antriebsgröße Ø
50 mm
- Baugröße
50
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
PTFE
- Funktion
2/2-Wege
- Gewicht
0.980 kg
- Medien-Temperatur Bereich
-10 bis +180 °C
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Neutrale Medien
- Nennweite
20 mm
- Besonderheiten
P-Anschluss G 1/4
- Breite
171 mm
- Höhe
144 mm
- Länge
75 mm
- Steuerdruck (max.)
10 bar
- Steuerdruck (min.)
2.7 bar
- Max. Umgebungstemperatur
+140 °C
- Min. Umgebungstemperatur
+5 °C
- Wirkungsweise
Ruhestellung durch Federkraft geschlossen
- kv-Wert
141.67 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 624053 Bürkert Luftgesteuertes Ventil 180374 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 624053 Bürkert Luftgesteuertes Ventil 180374 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer. Die strömungsgünstigen Schrägsitzgehäuse ermöglichen hohe Durchflusswerte.
Ausführung
- 2/2-Wege-Schrägsitzventil mit Anströmung über Sitz
- Federkraft geschlossen
- Gehäusewerkstoff Rotguss
- Antriebswerkstoff PPS
- Dichtwerkstoff PTFE
- Für Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/4"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
