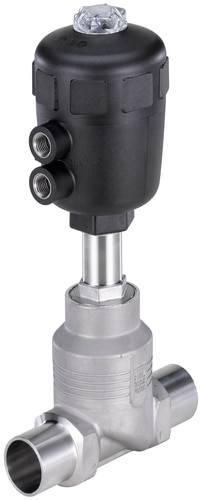

Abbildung ähnlich
Bürkert Luftgesteuertes Ventil 146450 2012 G 1/8 Nennweite (Details) 20 mm Ruhestellung durch Federkraft geschlossen 1 S
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 457.95 / Stück)
CHF 457.95
inkl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Geradsitzventil für Medien bis +180 °C, Edelstahlgehäuse
- Für Medien bis +180 °C
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Minimaler Steuerluftverbrauch durch Füllkörper
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Optimierte Antriebskombination für Gase und Dämpfe
- Kompaktes Geradsitzventil
- Gehäusewerkstoff Feinguss 316L
Technische Daten
- Nennweite 20 mm
- Antriebsgröße Ø 40 mm
- Kv-Wert 8,1 m³/h
- Steuerdruck siehe Druckdiagramm im Datenblatt
- 16 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur -10 bis +60 °C
- Produkt-Art
Luftgesteuertes Ventil
- Betriebsdruck (max.)
16 bar
- Gehäusematerial
Edelstahl
- Anschluss
G 1/8
- Betriebs-Medium
Flüssigkeiten. Gase und Dampf
- Betriebstemperatur
-10 bis +180 °C
- Medien-Temperatur Bereich
-10 bis +180 °C
- Herst.-Teilenr.
146450
- Betriebsdruck (min.)
0 bar
- Max. Betriebstemperatur
+180 °C
- Min. Betriebstemperatur
-10 °C
- Betätigung
pneumatisch betätigt
- Dichtungsmaterial
PTFE
- Max. Durchfluss
8.1 m³/h
- Funktion
2/2-Wege
- Gewicht
0.640 kg
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Gase
- Nennweite
20 mm
- Besonderheiten
P-Anschluss G 1/8
- Höhe
170 mm
- Länge
100 mm
- Steuerdruck (max.)
10 bar
- Steuerdruck (min.)
6 bar
- Max. Umgebungstemperatur
+30 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Ruhestellung durch Federkraft geschlossen
- kv-Wert
135 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 624274 Bürkert Luftgesteuertes Ventil 146450 2012 G 1/8 Nennweite (Details) 20 mm Ruhestellung durch Federkraft geschlossen 1 S
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 624274 Bürkert Luftgesteuertes Ventil 146450 2012 G 1/8 Nennweite (Details) 20 mm Ruhestellung durch Federkraft geschlossen 1 S
Beschreibung
Das fremdgesteuerte Geradsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer.
Ausführung
- 2/2-Wege-Geradsitzventill mit Anströmung über Sitz
- Schweißanschluss nach EN ISO 1127/ISO 4200
- Federkraft geschlossen
- Gehäusewerkstoff Feinguss Edelstahl 316L
- Nenndruck PN 25 (Gehäusedruckstufe)
- Antriebswerkstoff Polyamid
- Dichtwerkstoff PTFE
- Universell einsetzbar für Flüssigkeiten, Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/8"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
