Name: Bürkert Luftgesteuertes Ventil 146424 2012 G 1/4 Nennweite (Details) 50 mm Ruhestellung durch Federkraft geschlossen 1 S
Brand: Bürkert
SKU: 624252
Availability: BackOrder

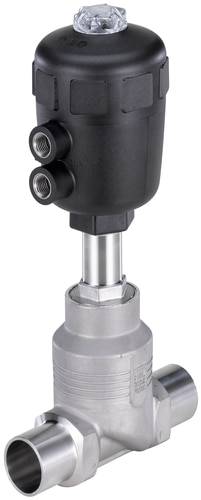

Ein Edelstahlventil mit schwarzem Stellantrieb, geeignet für Flüssigkeitssteuerung in industriellen Anwendungen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 1'249.95 / Stück)

CHF 1'249.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

2/2-Wege-Geradsitzventil für Medien bis +180 °C, Edelstahlgehäuse

Für Medien bis +180 °C
Hohe Lebensdauer
Optische Stellungsanzeige serienmäßig
Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
Minimaler Steuerluftverbrauch durch Füllkörper
Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
Schließschlagarm bei Flüssigkeiten durch Anströmung unter Sitz
Kompaktes Geradsitzventil
Gehäusewerkstoff Feinguss 316L
PPS-Kopf für heiße Umgebungen

Technische Daten

Nennweite 50 mm
Antriebsgröße Ø 125 mm
Kv-Wert 45,0 m³/h
Steuerdruck von 3,2 bis 7 bar
10 bar max. Betriebsdruck bis +180 °C
Mediumstemperatur -10 bis +180 °C
Umgebungstemperatur +5 bis +90 °C

Produkt-Art: Luftgesteuertes Ventil

Betriebsdruck (max.): 10 bar

Gehäusematerial: Edelstahl

Anschluss: G 1/4

Betriebstemperatur: -10 °C (min)

Medien-Temperatur Bereich: -10 bis +180 °C

Herst.-Teilenr.: 146424

Betriebsdruck (min.): 0 bar

Min. Betriebstemperatur: -10 °C

Dichtungsmaterial: PTFE

Funktion: 2/2-Wege

Gewicht: 7.000 kg

Max. Medien-Temperatur: +180 °C

Min. Medien-Temperatur: -10 °C

Nennweite: 50 mm

Höhe: 402 mm

Länge: 175 mm

Steuerdruck (max.): 7 bar

Steuerdruck (min.): 3.2 bar

Max. Umgebungstemperatur: +90 °C

Min. Umgebungstemperatur: 5 °C

Wirkungsweise: Ruhestellung durch Federkraft geschlossen

kv-Wert: 750 l/min

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Betriebsdruck (max.)

Bürkert Luftgesteuertes Ventil 146227 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624084

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/8

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146228 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624085

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 3/8 Muffe

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146229 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624087

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/8

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146230 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624089

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/8

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146232 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Bestell-Nr.:624090

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/8

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146233 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Bestell-Nr.:624091

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 3/8 Muffe

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146237 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624093

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/4

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 614.95^*

Bürkert Luftgesteuertes Ventil 146238 2012 G 3/8 Muffe Nennweite (Details) 10 mm 2/2-Wege 1 St.

Bestell-Nr.:624094

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 3/8 Muffe

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146239 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624095

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/4

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146240 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624096

Lieferung Fr., 6. Nov.

1 StückConrad Electronic

G 1/4

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 624252 Bürkert Luftgesteuertes Ventil 146424 2012 G 1/4 Nennweite (Details) 50 mm Ruhestellung durch Federkraft geschlossen 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 624252 Bürkert Luftgesteuertes Ventil 146424 2012 G 1/4 Nennweite (Details) 50 mm Ruhestellung durch Federkraft geschlossen 1 S

Beschreibung

Das fremdgesteuerte Geradsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer.

Ausführung

2/2-Wege-Geradsitzventill mit Anströmung unter Sitz
Schweißanschluss nach EN ISO 1127/ISO 4200
Federkraft geschlossen
Gehäusewerkstoff Feinguss Edelstahl 316L
Nenndruck PN 25 (Gehäusedruckstufe)
Antriebswerkstoff PPS
Dichtwerkstoff PTFE
Universell einsetzbar für Flüssigkeiten, Gase und Dampf
Viskosität max. 600 mm²/s
Stopfbuchse PTFE V-Ringe mit Federkompensation
Einbaulage beliebig, vorzugsweise Antrieb nach oben
Steuermedium Luft und neutrale Gase
Steuerluftanschluss G 1/4"

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .

Beschreibung

Ausführung

2/2-Wege-Geradsitzventill mit Anströmung unter Sitz
Schweißanschluss nach EN ISO 1127/ISO 4200
Federkraft geschlossen
Gehäusewerkstoff Feinguss Edelstahl 316L
Nenndruck PN 25 (Gehäusedruckstufe)
Antriebswerkstoff PPS
Dichtwerkstoff PTFE
Universell einsetzbar für Flüssigkeiten, Gase und Dampf
Viskosität max. 600 mm²/s
Stopfbuchse PTFE V-Ringe mit Federkompensation
Einbaulage beliebig, vorzugsweise Antrieb nach oben
Steuermedium Luft und neutrale Gase
Steuerluftanschluss G 1/4"

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
