Name: Bürkert Luftgesteuertes Ventil 146295 2012 G 1/4 Nennweite (Details) 20 mm 2/2-Wege 1 St.
Brand: Bürkert
SKU: 624131
Availability: BackOrder

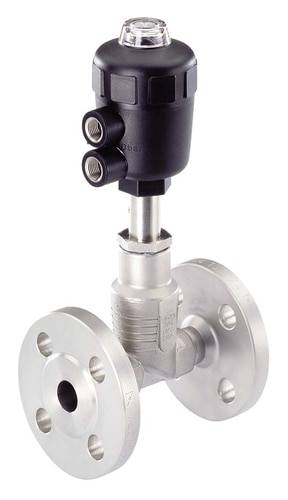

Industrieventil mit schwarzem Elektromotor oben, Edelstahlgehäuse und beidseitigen Flanschanschlüssen, verwendet in Rohrsystemen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 674.95 / Stück)

CHF 674.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

2/2-Wege-Geradsitzventil für Medien bis +180 °C, Edelstahlgehäuse

Für Medien bis +180 °C
Hohe Lebensdauer
Optische Stellungsanzeige serienmäßig
Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
Minimaler Steuerluftverbrauch durch Füllkörper
Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
Schließschlagarm bei Flüssigkeiten durch Anströmung unter Sitz
Kompaktes Geradsitzventil
Gehäusewerkstoff Feinguss 316L

Technische Daten

Nennweite 20 mm
Antriebsgröße Ø 63 mm
Kv-Wert 8,1 m³/h
Steuerdruck von 4,5 bis 10 bar
16 bar max. Betriebsdruck bis +180 °C
Mediumstemperatur -10 bis +180 °C
Umgebungstemperatur -10 bis +60 °C

Produkt-Art: Luftgesteuertes Ventil

Betriebsdruck (max.): 16 bar

Gehäusematerial: Edelstahl

Anschluss: G 1/4

Betriebs-Medium: Flüssigkeiten. Gase und Dampf

Betriebstemperatur: -10 bis 180 °C

Medien-Temperatur Bereich: -10 bis +180 °C

Herst.-Teilenr.: 146295

Ausführung: Geradsitzventil

Betriebsdruck (min.): 0 bar

Max. Betriebstemperatur: 180 °C

Min. Betriebstemperatur: -10 °C

Betätigung: pneumatisch betätigten

Dichtungsmaterial: PTFE

Max. Durchfluss: 8.1 m³/h

Funktion: 2/2-Wege

Gewicht: 3.700 kg

Max. Medien-Temperatur: +180 °C

Min. Medien-Temperatur: -10 °C

Medium: Neutrale Medien

Nennweite: 20 mm

Besonderheiten: Flansch

Höhe: 247 mm

Länge: 150 mm

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 4.5 bar

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: 2/2-Wege

kv-Wert: 135 l/min

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Betriebsdruck (max.)

Bürkert Luftgesteuertes Ventil 146227 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624084

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/8

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146228 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624085

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 3/8 Muffe

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146229 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624087

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/8

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146230 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624089

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/8

15 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146232 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Bestell-Nr.:624090

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/8

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146233 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Bestell-Nr.:624091

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 3/8 Muffe

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146237 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624093

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/4

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 614.95^*

Bürkert Luftgesteuertes Ventil 146238 2012 G 3/8 Muffe Nennweite (Details) 10 mm 2/2-Wege 1 St.

Bestell-Nr.:624094

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 3/8 Muffe

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146239 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624095

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/4

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146240 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:624096

Lieferung Fr., 13. Nov.

1 StückConrad Electronic

G 1/4

16 bar

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 624131 Bürkert Luftgesteuertes Ventil 146295 2012 G 1/4 Nennweite (Details) 20 mm 2/2-Wege 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 624131 Bürkert Luftgesteuertes Ventil 146295 2012 G 1/4 Nennweite (Details) 20 mm 2/2-Wege 1 St.

Beschreibung

Das fremdgesteuerte Geradsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer.

Ausführung

2/2-Wege-Geradsitzventill mit Anströmung unter Sitz
Flanschanschluss nach DIN EN 1092-1
Federkraft geschlossen
Gehäusewerkstoff Feinguss Edelstahl 316L
Nenndruck PN 25 (Gehäusedruckstufe)
Antriebswerkstoff Polyamid
Dichtwerkstoff PTFE
Universell einsetzbar für Flüssigkeiten, Gase und Dampf
Viskosität max. 600 mm²/s
Stopfbuchse PTFE V-Ringe mit Federkompensation
Einbaulage beliebig, vorzugsweise Antrieb nach oben
Steuermedium Luft und neutrale Gase
Steuerluftanschluss G 1/4"

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .

Beschreibung

Ausführung

2/2-Wege-Geradsitzventill mit Anströmung unter Sitz
Flanschanschluss nach DIN EN 1092-1
Federkraft geschlossen
Gehäusewerkstoff Feinguss Edelstahl 316L
Nenndruck PN 25 (Gehäusedruckstufe)
Antriebswerkstoff Polyamid
Dichtwerkstoff PTFE
Universell einsetzbar für Flüssigkeiten, Gase und Dampf
Viskosität max. 600 mm²/s
Stopfbuchse PTFE V-Ringe mit Federkompensation
Einbaulage beliebig, vorzugsweise Antrieb nach oben
Steuermedium Luft und neutrale Gase
Steuerluftanschluss G 1/4"

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
