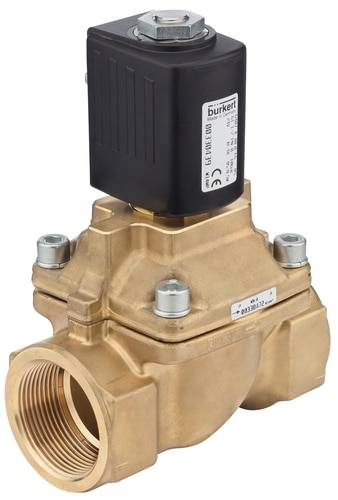

Bürkert Kolbenventil 348892 6407 24 V NPT 1 1/2 Nennweite (Details) 32 mm Zwangsgesteuert 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 823.27 / Stück)
CHF 823.27
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Servogesteuertes 2/2-Wege-Kolbenventil
- Servogesteuertes Kolbenventil bis Nennweite DN50; Sicheres Öffnen mittels festgekoppeltem Kolbensystem ohne Differenzdruck; Vibrationsfestes, übergestecktes Spulensystem; Explosionsgeschützte Ausführungen; Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung
Technische Daten
- Antriebsart: Hubanker
- Hauptventil Funktionsprinzip: Sitzventil
- Schaltfunktion: on/off
- Fluidischer Leitungsanschluss Anzahl: 2
- Ventilfunktion Anzahl-Schaltstellungen: 2
- Anströmung: über Sitz
- Nenndruck max. (Flüssigkeit): 10 bar
- Ventilsitz Werkstoff: Messing
- Gleichspannung: Ja
- Batteriespannung: Ja
- Nennleistung: 28 W
- Spule Art: übergesteckt
- Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spulengröße: 65 mm
- Schaltzeit öffnen: 200 ms - 1.2 ms
- Schaltzeit schließen: 1 ms - 3 ms
- Ventilaufbau: Ventil komplett
- Produkt-Art
Kolbenventil
- Betriebsspannung
24 V
- Betriebsdruck (max.)
10 bar
- Gehäusematerial
Messing
- Anschluss
NPT 1 1/2
- Betriebs-Medium
Flüssigkeit
- Medien-Temperatur Bereich
-40 bis +150 °C
- Herst.-Teilenr.
348892
- Ausführung
6407
- Betriebsdruck (min.)
0 bar
- Betätigung
Hubanker Hauptventil
- Dichtungsmaterial
PTFE
Graphit
- Max. Medien-Temperatur
+150 °C
- Min. Medien-Temperatur
-40 °C
- Medium
Gase
- Nennweite
32 mm
- Länge
126 mm
- QNn-Wert
17.2 l/min
IP65
- Max. Umgebungstemperatur
+45 °C
- Wirkungsweise
Zwangsgesteuert
- kv-Wert
16
Dokumente & Downloads
Datenblatt
Datenblatt 2351813 Bürkert Kolbenventil 348892 6407 24 V NPT 1 1/2 Nennweite (Details) 32 mm Zwangsgesteuert 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2351813 Bürkert Kolbenventil 348892 6407 24 V NPT 1 1/2 Nennweite (Details) 32 mm Zwangsgesteuert 1 St.
Beschreibung
Das Ventil 6407 ist ein servogesteuertes Kolbenventil. Die feste Kopplung von Pilotventil und Kolben ermöglicht ein Öffnen des Ventils ohne Differenzdruck. Als Kolbenventil eignet sich der Typ 6407 besonders für Gas und Dampf, sowie Flüssigkeiten mit niedriger Betriebstemperatur unter 0°C. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Dichtwerkstoffkombinationen zur Verfügung. Die Spulen werden mit chemisch hoch beständigem Epoxid umpresst. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter „Kick and Drop“ (KD) Elektronik in Doppelspulentechnologie erhältlich. In Verbindung mit einem Stecker nach DIN EN 175301-803 Form A erfüllen die Ventile die Schutzart IP65.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
