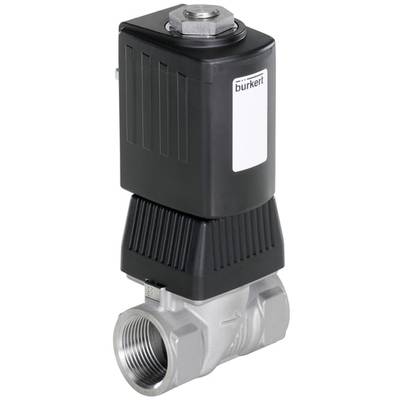

Bürkert Kolbenventil 184755 6240 230 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Alternativen anzeigen
Anzahl
Gesamt (CHF 181.27 / Stück)
CHF 181.27
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Servo Magnetventil
- Servogesteuertes und kompaktes Kolbenventil bis Nennweite DN 13; Vibrationsfestes, verschraubtes Spulensystem; Erhöhte Leckagesicherheit durch verschweißtes Kernführungsrohr; Sicheres Öffnen mittels festgekoppeltem Kolbensystem; Explosionsgeschützte Ausführungen
Technische Daten
- Antriebsart: Hubanker
- Hauptventil Funktionsprinzip: Sitzventil
- Schaltfunktion: on/off
- Fluidischer Leitungsanschluss Anzahl: 2
- Ventilfunktion Anzahl-Schaltstellungen: 2
- Anströmung: über Sitz
- Nenndruck max. (Gas): 16 bar
- Nenndruck max. (Flüssigkeit): 16 bar
- Ventilsitz Werkstoff: Edelstahl
- Wechselspannung: Ja
- Nennleistung: 10 W
- Spule Art: übergesteckt
- Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spulengröße: 40 mm
- Schaltzeit öffnen: 10 ms - 20 ms
- Schaltzeit schließen: 40 ms - 50 ms
- Ventilaufbau: Ventil komplett
- Einschaltleistung AC: 23 VA
- Spannung Frequenz: 50/60 Hz
- Produkt-Art
Kolbenventil
- Betriebsspannung
230 V
- Betriebsdruck (max.)
16 bar
- Gehäusematerial
Edelstahl
- Anschluss
G 1/4
- Betriebs-Medium
Flüssigkeit;Gas
- Medien-Temperatur Bereich
-10 bis +140 °C
- Herst.-Teilenr.
184755
- Ausführung
Kolbenventil
- Betriebsdruck (min.)
0 bar
- Betätigung
Hubanker
- Dichtungsmaterial
FKM
- Funktion
2/2-Wege
- Gewicht
0.37 kg
- Max. Medien-Temperatur
+140 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Gase
- Nennweite
6 mm
- Besonderheiten
P-Anschluss G 1/4
- Länge
40 mm
IP65
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Zwangsgesteuert
- kv-Wert
0.6
Dokumente & Downloads
Datenblatt
Datenblatt 2350879 Bürkert Kolbenventil 184755 6240 230 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2350879 Bürkert Kolbenventil 184755 6240 230 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.
Beschreibung
Das Ventil 6240 ist ein servogesteuertes Kolbenventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Dichtwerkstoffkombinationen zur Verfügung. Formgebung und Oberflächenqualität des Gehäuses ermöglichen maximale Durchflusswerte. Die Spulen werden mit chemisch hoch beständigem Epoxid umpresst. Eine optionale Gleitringlagerung erhöht die Laufzeit bei trockenen Gasen. In Verbindung mit einem Stecker nach DIN EN 175301-803 Form A erfüllen die Ventile die Schutzart IP65. Ventile in Edelstahlausführung erfüllen die NEMA 4X.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
