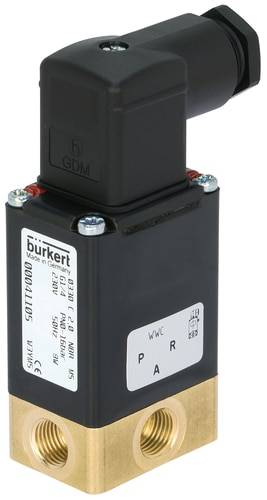

Bürkert Klappankerventil 41112 330 110 V G 1/4 Nennweite (Details) 3 mm Direktwirkend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
10 Stück
Alternativen anzeigen
Anzahl
Gesamt (CHF 168.32 / Stück)
CHF 168.32
zzgl. MwSt.
Nur noch 10 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
3/2-Wege-Magnetventil
- Direktwirkendes, mediengetrenntes Ventil bis Nennweite DN 5
- Wartungsfreie Klappankertechnik
- Vibrationsfestes, blockverschraubtes Spulensystem
- Servicefreundliche, robuste Handbetätigung
- Explosionsgeschützte Ausführungen
Technische Daten
- Antriebsart: Klappanker
- Hauptventil Funktionsprinzip: Sitzventil
- Schaltfunktion: on/off
- Medientrennung: Ja
- Fluidischer Leitungsanschluss Anzahl: 3
- Ventilfunktion Anzahl-Schaltstellungen: 2
- Anströmung: unter Sitz
- Nenndruck max. (Flüssigkeit): 10 bar
- Ventilsitz Werkstoff: Messing
- Wechselspannung: Ja
- Nennleistung: 8 W
- Spule Art: blockverschraubt
- Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Schaltzeit öffnen: 8 ms - 15 ms
- Schaltzeit schließen: 8 ms - 15 ms
- Ventilaufbau: Ventil komplett
- Einschaltleistung AC: 30 VA
- Spannung Frequenz: 50 Hz
- Ventilfunktion Handbetätigung Werkstoff: PA (Polyamid)
- Ventilfunktion Handbetätigung Arretierung: Ja
- Temperatur Oberfläche max.: 150 °C
- Elektrischer Anschluss Werkstoff: Messing
- Befestigung Art: Metrische Schrauben
- Produkt-Art
Klappankerventil
- Betriebsspannung
110 V
- Betriebsdruck (max.)
10 bar
- Gehäusematerial
Messing
- Anschluss
G 1/4
- Betriebs-Medium
Flüssigkeit
- Medien-Temperatur Bereich
0 bis +80 °C
- Herst.-Teilenr.
41112
- Betriebsdruck (min.)
0 bar
- Betätigung
Handbetätigung;Tastenknopf
- Dichtungsmaterial
NBR
- Funktion
3/2-Wege
- Gewicht
0.43 kg
- Max. Medien-Temperatur
+80 °C
- Min. Medien-Temperatur
0 °C
- Medium
Aggressive Medien
- Nennweite
3 mm
- Länge
46 mm
- QNn-Wert
195 l/min
IP65
- Max. Umgebungstemperatur
+55 °C
- Wirkungsweise
Direktwirkend
- kv-Wert
0.18
Dokumente & Downloads
Datenblatt
Datenblatt 2350702 Bürkert Klappankerventil 41112 330 110 V G 1/4 Nennweite (Details) 3 mm Direktwirkend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2350702 Bürkert Klappankerventil 41112 330 110 V G 1/4 Nennweite (Details) 3 mm Direktwirkend 1 St.
Beschreibung
Das Ventil 0330 ist ein direktwirkendes, mediengetrenntes Klappankerventil. Es ist in 3/2- und 2/2-Wege Ausführung erhältlich. Als 3/2-Wege Version kann es als Verteiler- oder Mischventil eingesetzt werden. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe und Wirkungsweisen zur Verfügung. Das Standardmessinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Abgerundet wird das Gehäuseangebot durch Edelstahl (316L), PVDF und Polypropylen. Die Magnetspulen werden mit einem chemisch hoch beständigen Epoxid umpresst. Da das Spulensystem durch eine Membran von Medium getrennt ist, eignet sich das Ventil besonders für kritische Medien wie aggressive Säuren und Laugen. Für die Inbetriebnahme und Prüfung ist das 0330 mit einer Handbetätigung ausgestattet. Zur Reduzierung des Energiebedarfs können alle Spulen mit einer elektronischen Leistungsabsenkung oder als Impulsausführung geliefert werden. Der Schaltzustand kann über eine Stellungsrückmeldung als Binär- oder NAMUR-Signal erfolgen. In Verbindung mit einem Stecker nach DIN EN 175301-803 Form A erfüllen die Ventile die Schutzart IP65/67 – in Verbindung mit einem Edelstahl- oder Kunststoffgehäuse NEMA 4X.
Lieferumfang
- Inkl. Gerätesteckdose
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
