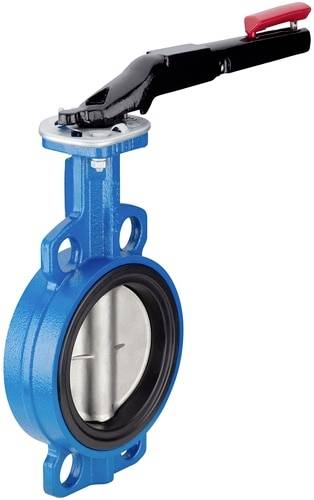

Bürkert 2671 Absperrklappe 10 bar (max) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt (CHF 1’942.60 / Stück)
CHF 1’942.60
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Absperrklappe
- Handbetätigt / Automatisierbar
- Hohe Durchflusswerte
- Welle und Gehäuse sind nicht in Kontakt mit dem Medium
- Niedrige Drehmomente
- Zero Leakage
Technische Daten
- Werkstoff: Sphäroguss
- Dichtwerkstoff: FKM
- Nennweite: 250 mm
- Leitungsanschluss: Flanschbild DIN EN 1092-1 DN 250 (alt: DIN 2501)
- Besonderheit: Mit Handbetätigung
- Missing Attribute: Armaturenlieferant 350011
- Antrieb: Handhebel m. Rasterstell.
- Wellen-Scheibenlagerung: Zentrisch (Standard)
- Gehäuseform: Zwischenflansch
- Scheibenwerkstoff: Edelstahl A351 Gr. CF8 M
- Schnittst. Antr/Arm Flan.: F10 / F12
- Schnittst. Antr/Arm Welle: 19 mm
- Nenndruck: 10 bar
- Ausführung
Zwischenflansch
- Herst.-Teilenr.
20005735
- Material (Details)
Sphäroguss
- Anschluss
Flanschbild DIN EN 1092-1 DN 250 (alt: DIN 2501)
- Anschluss
Flansch
- Befestigung
Flansch
- Betriebsdruck (max.)
10 bar
- Betriebsdruck-Bereich
10 bar (max)
- Dichtungsmaterial
FKM
- Funktion
2/2-Wege
- Nennweite
250 mm
- Nennweite
250 mm
- Rohr-Ø
250 DN
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3048019 Bürkert 2671 Absperrklappe 10 bar (max) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3048019 Bürkert 2671 Absperrklappe 10 bar (max) 1 St.
Beschreibung
2/2-Wege Absperrklappe aus Metall zum absperren und regulieren von Medienströmen. Aufgrund der Tatsache, dass die Absperrklappe in verschiedenen Bauformen (Zwischenflansch, Endflansch) sowie in unterschiedlichen Werkstoffen erhältlich ist, erfüllt sie die Anforderungen diverser Anwendungen und Prozesse. Vorrangige Einsatzfelder für Absperrklappen sind beispielsweise, die Metallindustrie, Kraftwerkstechnik, Papierindustrie sowie der Bergbau, Schiffsbau und der Maschinenbau. Weitere Charakteristika und Vorteile sind: • Durchgehende Welle für selbstzentrierende Klappenscheibe --> gleichmäßige Abnutzung und geringes Drehmoment • PFA-bechichtete Welle im abdichtenden Bereich • Ausblassichere Wellendichtung • Sphärisch geformte Klappenscheibe • Rasterhandhebel aus Sphäroguss: in 10 Positionen veriegelbar
