Brennenstuhl Baustromverteiler BSV 5-63 A FI Typ B 9150630168 400 V 63 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details

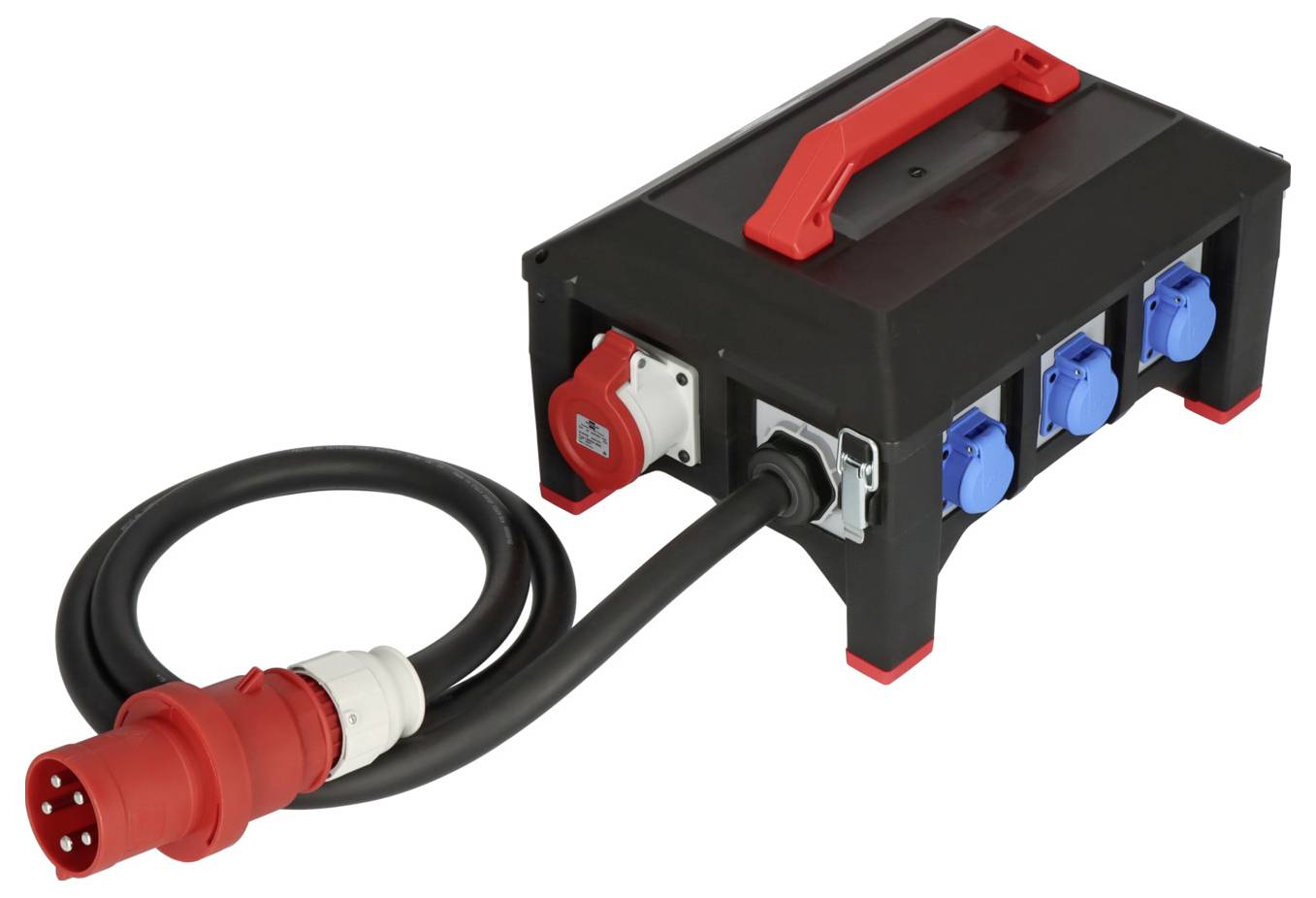

Professional Gummi-Baustromverteiler BSV 5-63A FI Typ B 2m H07RN-F 5G16,0 1xCEE32A+2x16A,6x230V
- Baustromverteiler mit FI-Schalter Typ B (allstromsensitiv) - diese Fehlerstromschutzeinrichtung vom Typ B sorgt für eine Steigerung der Sicherheit für Mensch und Umfeld und wird zudem auf Baustellen benötigt
- Stromverteiler für den ständigen Einsatz im Freien mit 2m ölbeständigem Gummi-Kabel (H07RN-F 5G16,0) und einem spritzwassergeschütztem Gehäuse aus Spezial-Gummimischung (beständig von -30°C bis +80°C)
- Robuster, schlagfester, alterungs- und witterungsbeständiger Baustromverteiler mit Qualitätssteckdosen nach VDE 0620-2-1 und CEE-Steckdosen mit vernickelten Kontakten - gemacht für den harten Einsatz auf Baustellen
- Gummi-Stromverteiler mit praktischem Tragegriff für einen bequemen Transport und extrem hohen und rutschfesten Gummifüßen gegen bodenbedingte Verunreinigungen

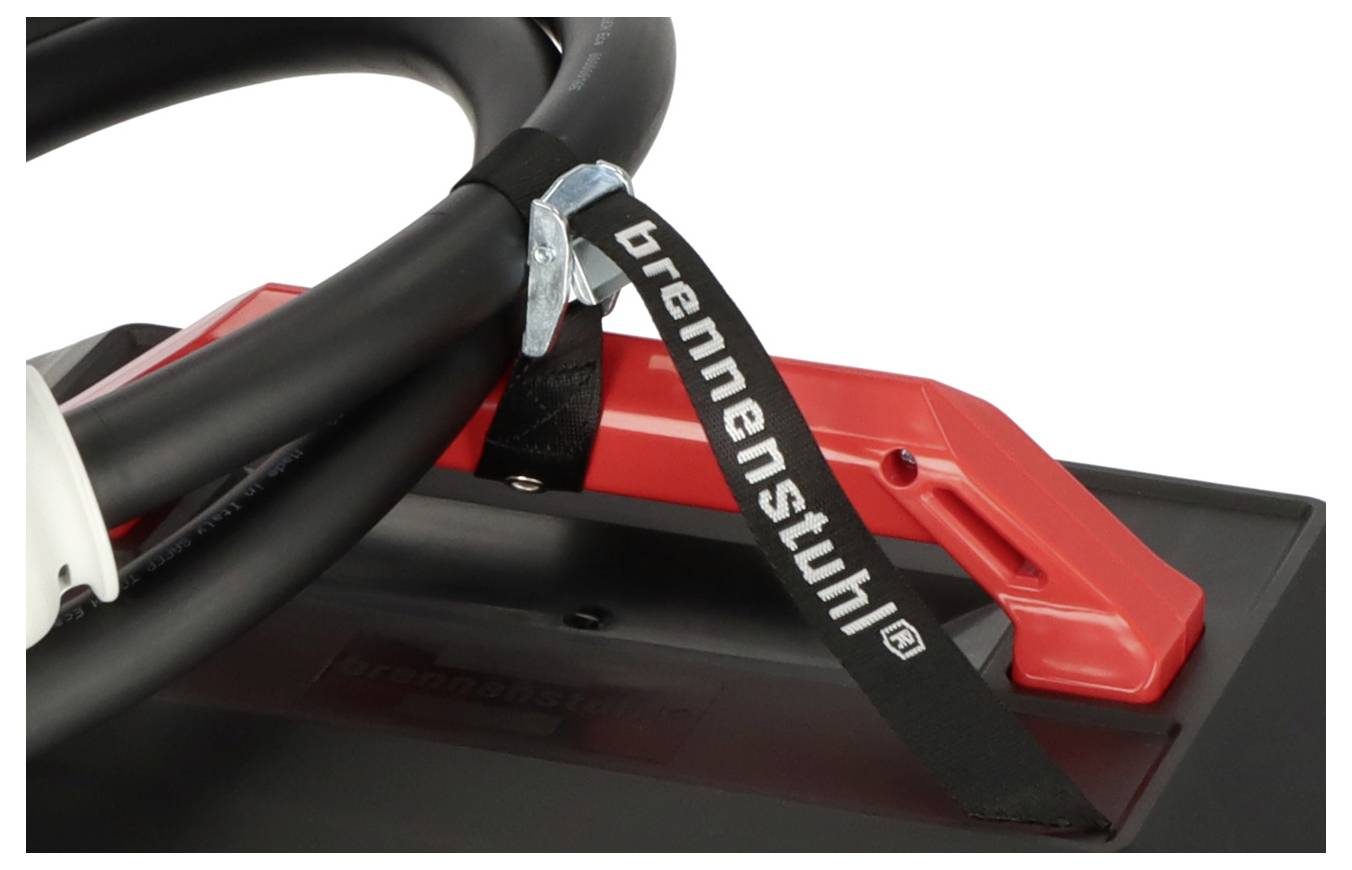

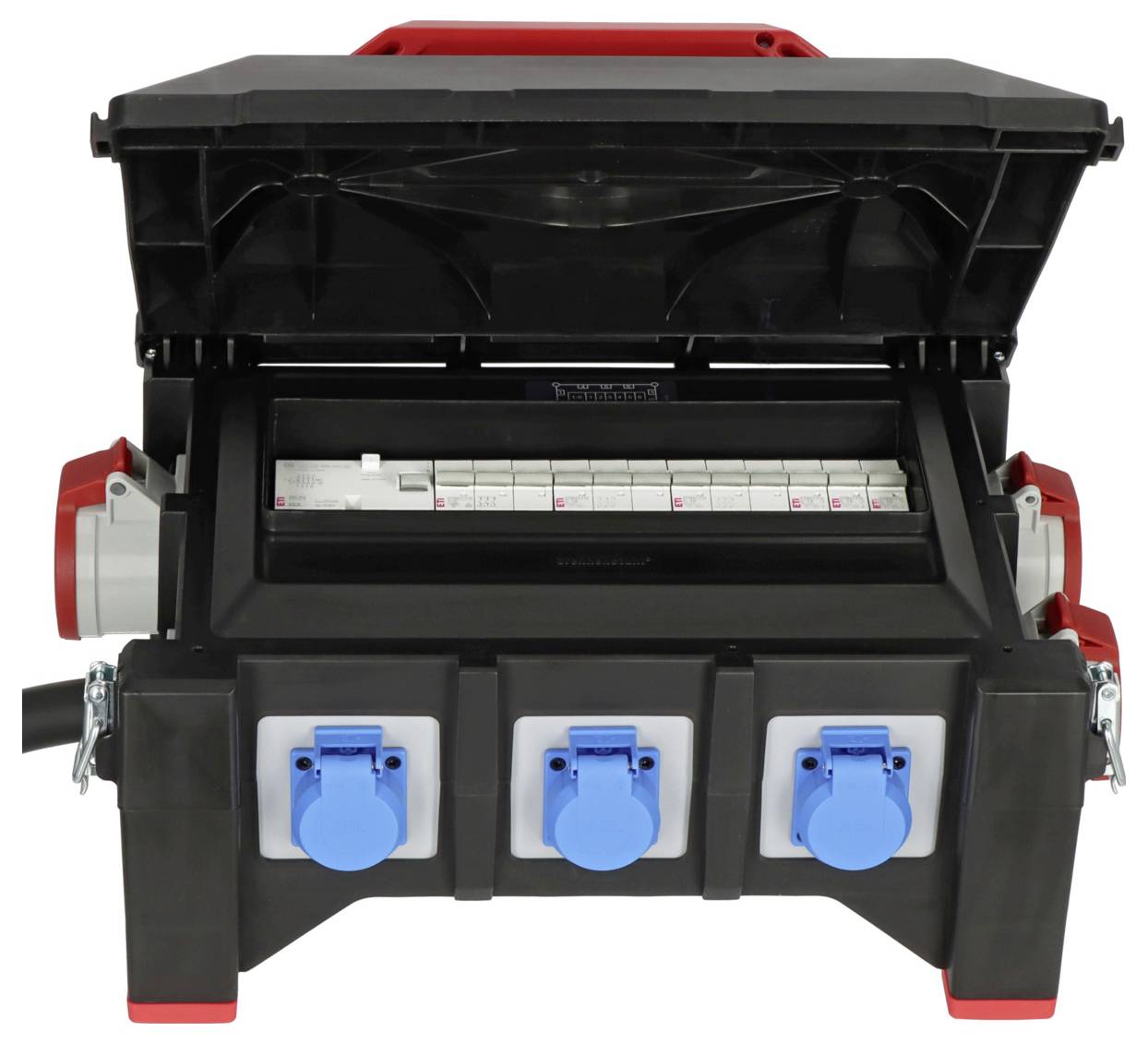

- Der Gummi-Baustromverteiler entspricht DIN VDE 0100-704 und ist mit einem FI-Schalter Typ B (Sicherungselemente FI-und LS-Schalter im Verteiler-Innenraum) und einem Gurt zur Fixierung des Kabels ausgestattet
Technische Daten
- Kabelbezeichnung: H07RN-F 5G16,0
- Kabellänge: 2 m
- Kabelqualität: Gummi-Neopren
- Nenneingangsspannung: 400 V
- Mit Tragegriff: Ja
- Werkstoff Gehäuse: Kunststoff/ Gummi
- FI-Schalter: FI mit IFN 0,03 A (Standard)
- Anzahl der CEE-Steckdosen gesamt: 3
- Anzahl der Steckdosen gesamt: 9

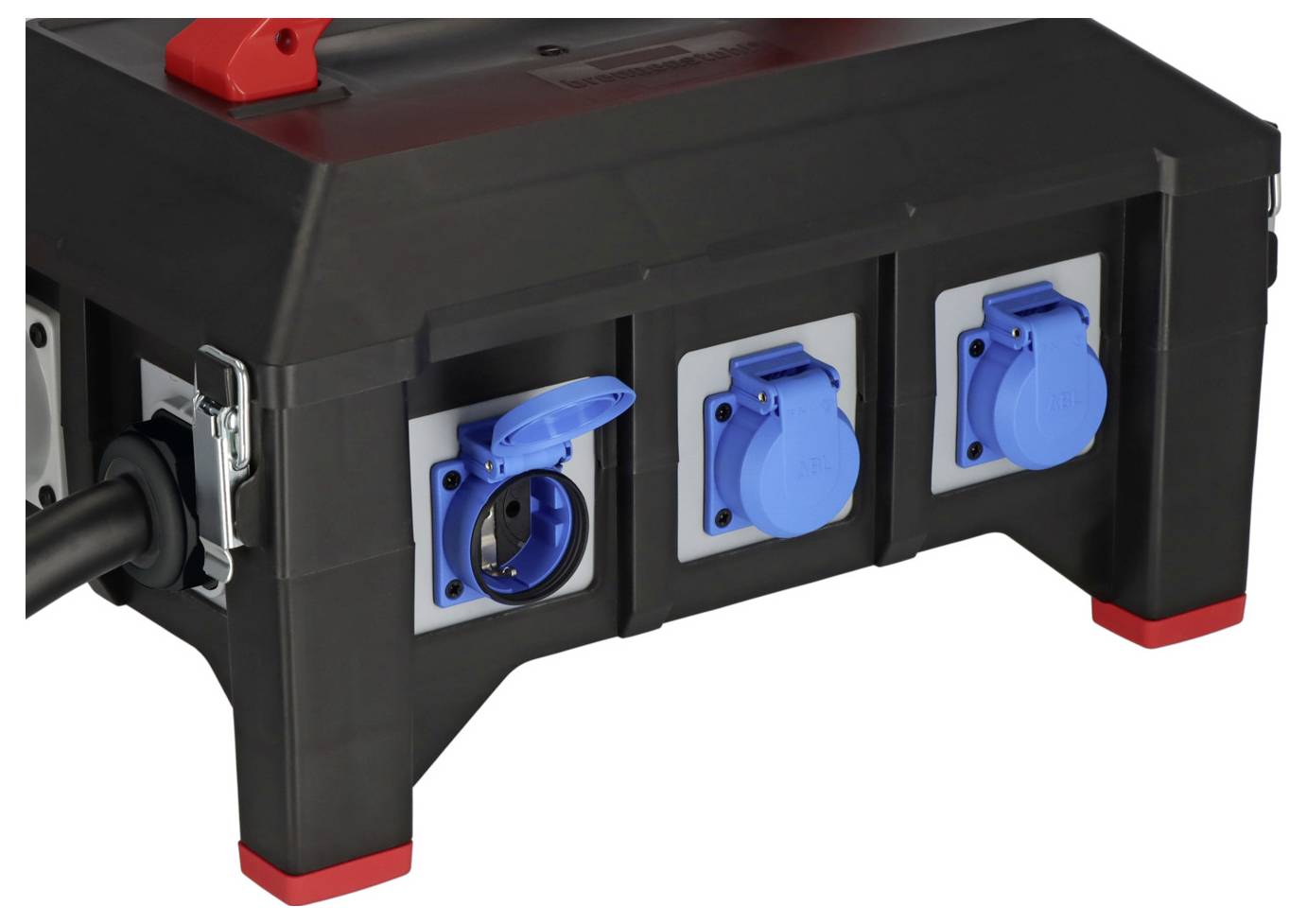

- Anzahl der Schutzkontakt-Steckdosen: 6
- Schutzart (IP): IP44
- Geeignet für Außenbereich: Ja
- Produktbreite (ohne Verpackung): 58 cm
- Produktgewicht (ohne Verpackung): 10,12 kg
- Produkthöhe (ohne Verpackung): 30 cm
- Produktlänge (ohne Verpackung): 31 cm
- Produkt-Art
Baustromverteiler
- Anzahl CEE Kupplungen
3
- Anschluss A
CEE-Stecker 32 A 5polig
- Anschluss B
CEE-Steckdose 16 A 5polig
CEE-Stecker 32 A 5polig
Schutzkontakt-Steckdose
- Anzahl Schutzkontakt-Steckdosen
6
- Ausgänge
2x CEE 16 A, 1x CEE 32 A, 6x Schutzkontakt-Steckdosen
- Nenn-Eingangsspannung
400 V
- Nenn-Ausgangsspannung
400 V
- Nenn-Eingangsstrom
63 A
IP44
- Kabellänge
2 m
- Kabel-Typ
H07RN-F 5G 16 mm²
- Schutzeinrichtung
Leistungsschutzschalter 6
FI mit IFN 0,03 A (Standard) 4-polig
LS-Schalter
- Herstellerfarbe
Schwarz
Rot
- Gewicht
10.1 kg
- Abm.
(L x B x H) 580 x 310 x 300 mm
- Länge
580 mm
- Breite
310 mm
- Höhe
300 mm
- Eingänge (CEE Verteiler)
CEE-Stecker 63 A 5polig
- Ausgänge (CEE Verteiler)
CEE-Kupplung 16 A 5polig
CEE-Kupplung 32 A 5polig
Schutzkontakt-Kupplung
- Inhalt
1 St.
- Tastaturlayout
Deutsch, QWERTZ
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3308306 Brennenstuhl Baustromverteiler BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3308306 Brennenstuhl Baustromverteiler BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Bedienungs- und Sicherheitshinweise 3308306 Brennenstuhl Baustromverteiler BSV 5-63 A FI Typ B 9150630168 400 V 63 A
Beschreibung

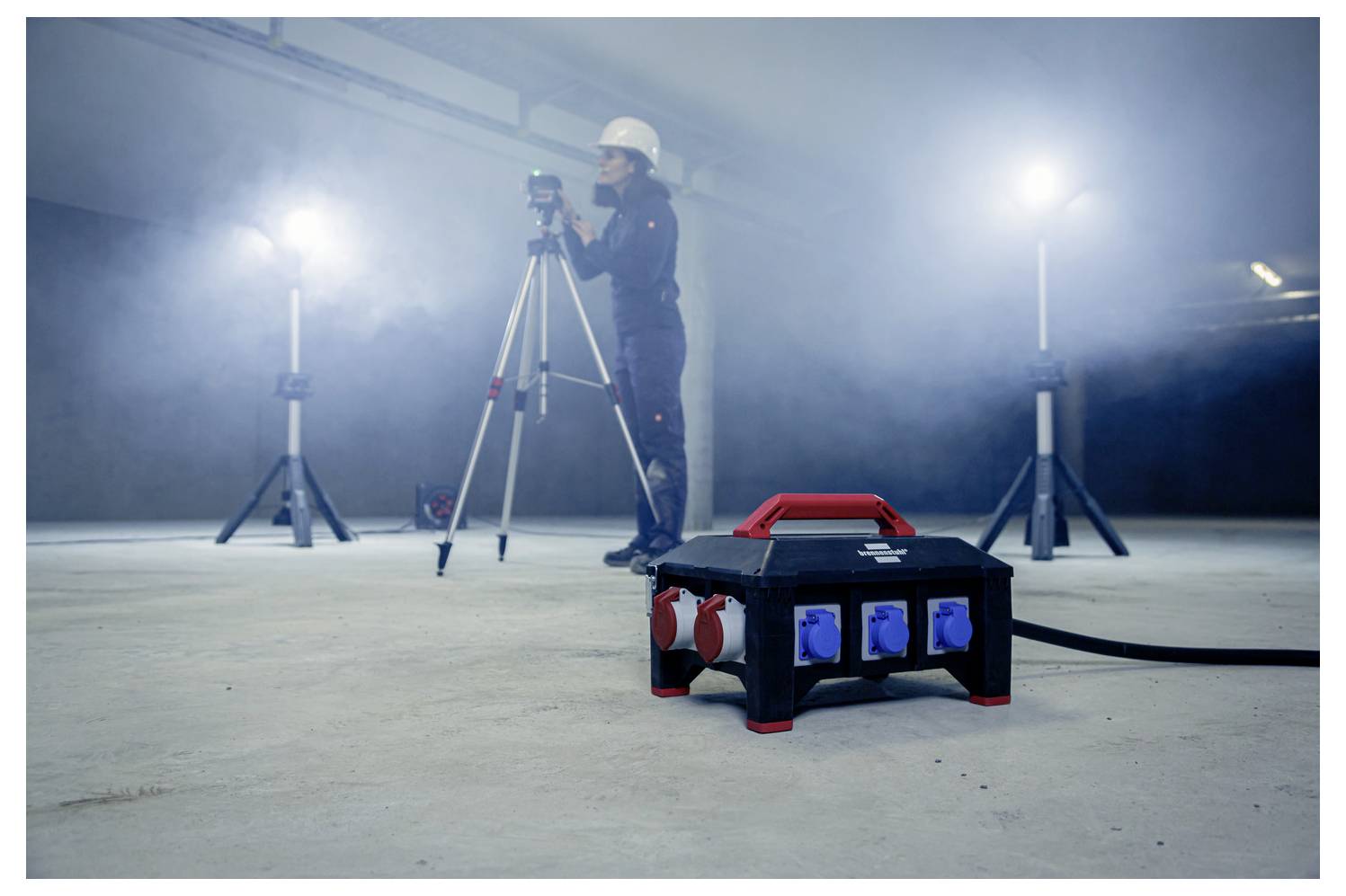

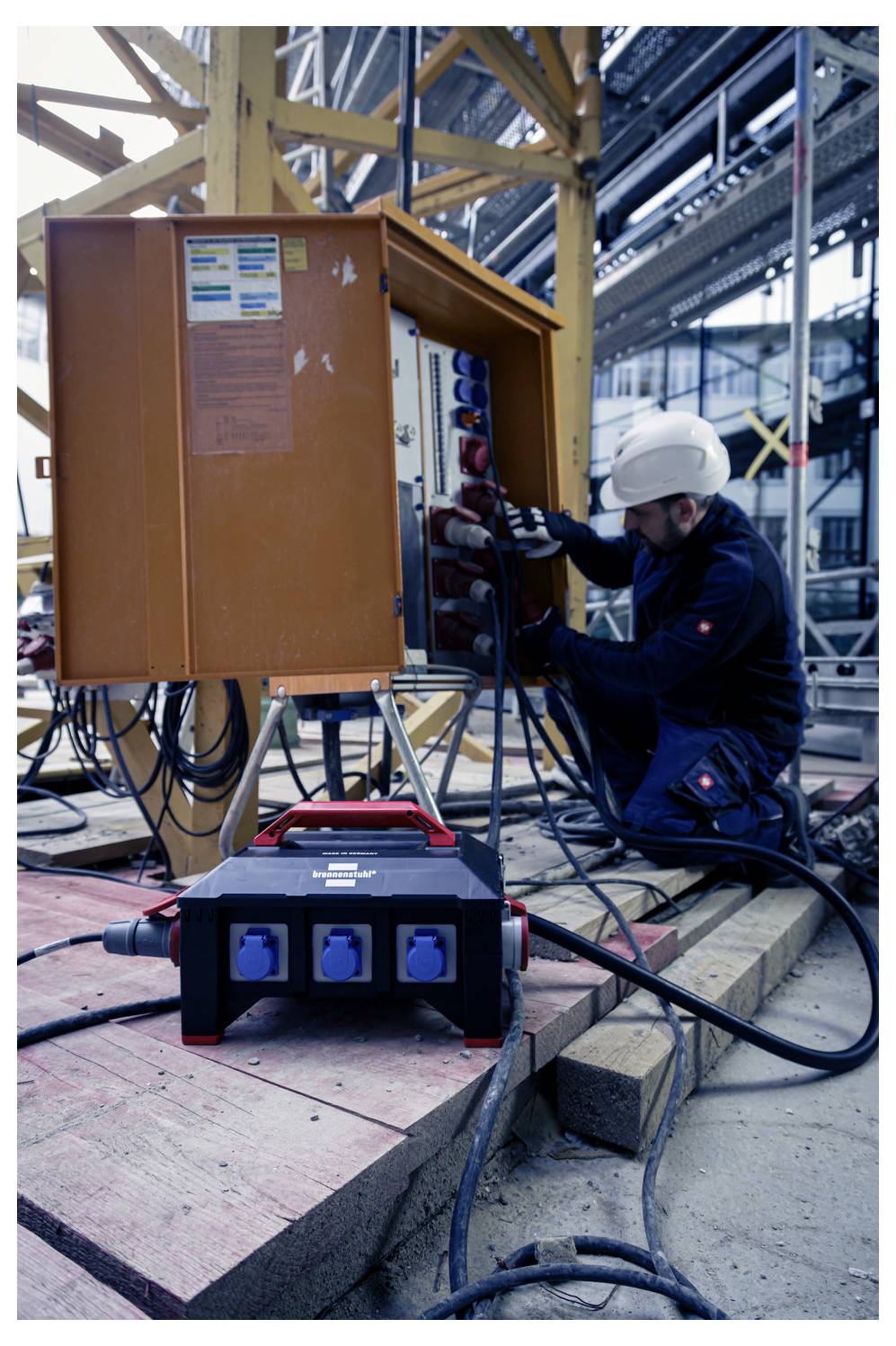

"Der Gummi-Stromverteiler von Brennenstuhl mit 2m RN-Kabel eignet sich ideal für die sichere Stromversorgung auf Baustellen. Mit den FI- und LS-Schaltern bietet der Stromverteiler eine hohe Betriebssicherheit. Zudem überzeugt er durch folgende Eigenschaften:
* Beständig gegen diverse Öle, Fette, Benzin und Säuren, UV- und Ozonstrahlung
* Selbstschließender Deckel mit Schnellverschluss und robusten Scharnieren
* Anschlussleistung von 11 bis 44 kVA
* Betrieb mehrerer Verbraucher an einem Drehstrom-/Starkstrom-Anschlusspunkt mit Stecksystemen nach IEC 60309
* Kabelbezeichnung: H07RN-F 5G16,0
* Schutzart: IP44
* Bemessungsstrom (FI): 63A
* Anzahl der Pole (FI): 4
* Mit FI Typ B (allstromsensitiv) Schutzschalter 30 mA

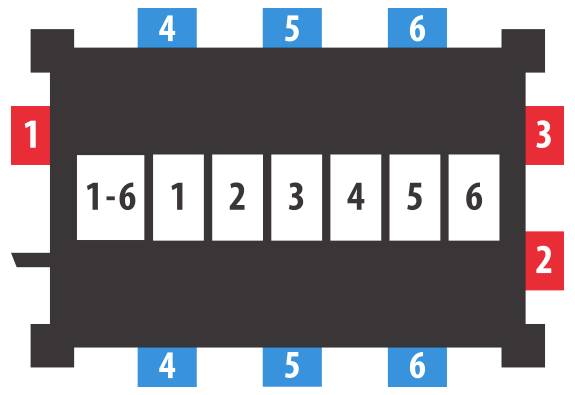

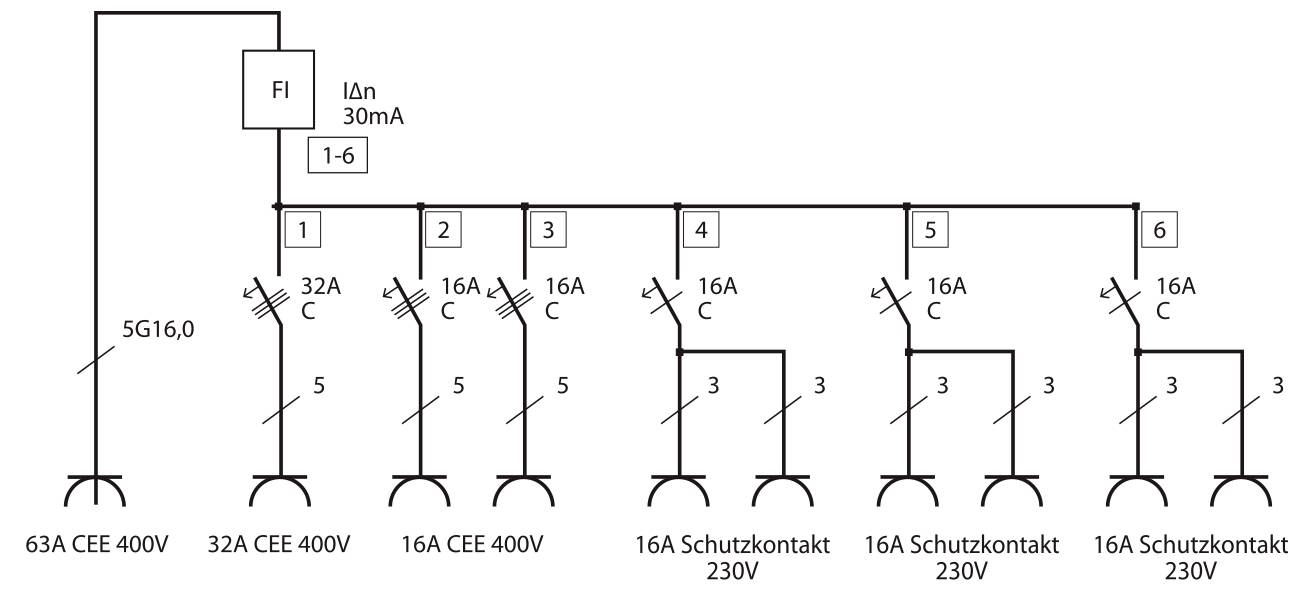

* Anzahl Leitungsschutzschalter: 6 (1x LS 400V/32A 3-polig/-pin; 2x LS 400V/16A 3-polig/-pin; 3x LS 230V/16A 1-polig/-pin)
* Stecksystem Stecker: CEE 63A 3P+N+PE (5p) 400V

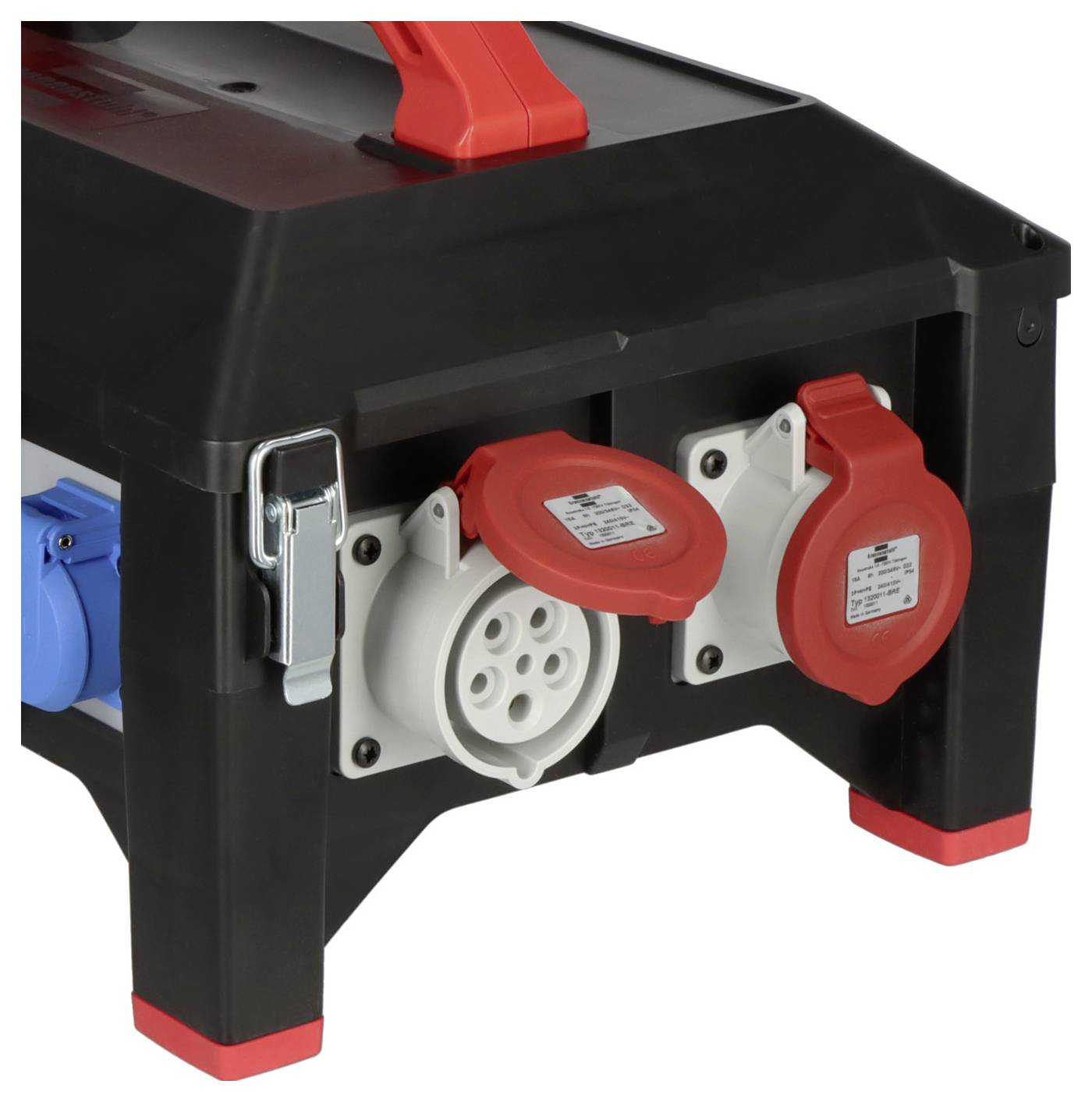

* CEE-Steckdose - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
* CEE-Steckdose - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Schutzkontakt-Steckdosen: 6
* Für den Baustelleneinsatz und den ständigen Einsatz im Freien
* Betriebsmittel der Kategorie 2 (K2 DGUV 203-005): Einsatz für den rauen Betrieb mit hohen mechanischen, physikalischen und chemischen Einwirkungen"
* Beständig gegen diverse Öle, Fette, Benzin und Säuren, UV- und Ozonstrahlung
* Selbstschließender Deckel mit Schnellverschluss und robusten Scharnieren
* Anschlussleistung von 11 bis 44 kVA
* Betrieb mehrerer Verbraucher an einem Drehstrom-/Starkstrom-Anschlusspunkt mit Stecksystemen nach IEC 60309
* Kabelbezeichnung: H07RN-F 5G16,0
* Schutzart: IP44
* Bemessungsstrom (FI): 63A
* Anzahl der Pole (FI): 4
* Mit FI Typ B (allstromsensitiv) Schutzschalter 30 mA
* Anzahl Leitungsschutzschalter: 6 (1x LS 400V/32A 3-polig/-pin; 2x LS 400V/16A 3-polig/-pin; 3x LS 230V/16A 1-polig/-pin)
* Stecksystem Stecker: CEE 63A 3P+N+PE (5p) 400V
* CEE-Steckdose - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
* CEE-Steckdose - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Schutzkontakt-Steckdosen: 6
* Für den Baustelleneinsatz und den ständigen Einsatz im Freien
* Betriebsmittel der Kategorie 2 (K2 DGUV 203-005): Einsatz für den rauen Betrieb mit hohen mechanischen, physikalischen und chemischen Einwirkungen"
Ausführung
- Für den Baustelleneinsatz nach DGUV 203-006 (ehem. BGI 608) und den ständigen Einsatz im Freien
- Betriebsmittel der Kategorie 2 (K2 DGUV 203-005): Einsatz für den rauen Betrieb mit hohen mechanischen, physikalischen und chemischen Einwirkungen
- Betrieb mehrerer Verbraucher an einem Drehstrom-/Starkstrom-Anschlusspunkt mit Stecksystemen nach IEC 60309
- Förderfähig für Mitglieder der BG Bau
- Kabelbezeichnung: H07RN-F 5G16,0
- Schutzart: IP44
- Bemessungsstrom (FI): 63A
- Anzahl der Pole (FI): 4
- Mit FI Typ B (allstromsensitiv) Schutzschalter 30 mA
- Anzahl Leitungsschutzschalter: 6 (1x LS 400V/32A 3-polig/-pin; 2x LS 400V/16A 3-polig/-pin; 3x LS 230V/16A 1-polig/-pin)
- Stecksystem Stecker: CEE 63A 3P+N+PE (5p) 400V
- CEE-Steckdose - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
- CEE-Steckdose - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
- Schutzkontakt-Steckdosen: 6
Lieferumfang
- Professional Gummi-Baustromverteiler BSV 5-63A FI Typ B, Fixier-Gurt
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
