binder 99 5630 15 12-20 Kabeldose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 423 1 St.

Ein metallischer Steckverbinder mit geriffelter Griffstruktur und dunklem Anschlussende, geeignet für elektrische Verbindungen.

Abbildung ähnlich

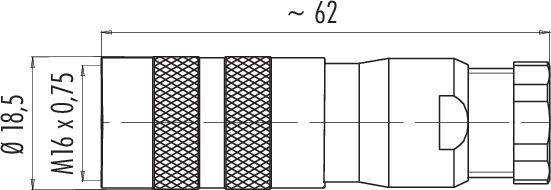

Technische Zeichnung eines Steckverbinders mit M16-Gewinde. Länge ca. 62 mm, Durchmesser 18,5 mm. Enthält Messangaben.

Steckerdiagramm mit 14 kreisförmig angeordneten Anschlüssen, markiert mit Buchstaben A bis M.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

794 Stück

Anzahl

Stück

Gesamt (CHF 27.71 / Stück)

CHF 33.38

-17 %

CHF 27.71

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5630 15 12 Serie 423

M16 IP67 Kabeldose
Polzahl: 12
6.0 - 8.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 5630 15 12

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Messing vernickelt

: AWG 24

Herst.-Teilenr.: 99 5630 15 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423

Dokumente & Downloads

Datenblatt

Datenblatt 3216442 binder 99 5630 15 12-20 Kabeldose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 423 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
