binder 99 5630 00 12-20 Kabeldose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 423 1 St.

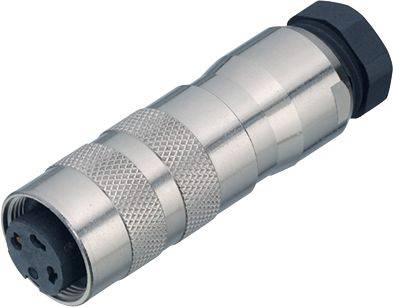

Ein runder, metallischer Stecker mit einem schwarzen Kunststoffende, das als Schutzkappe dient. Der Stecker hat eine geriffelte Oberfläche.

Abbildung ähnlich

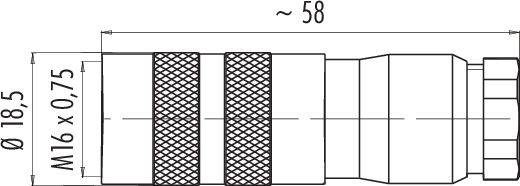

Technische Zeichnung einer zylindrischen Komponente mit den Maßen Ø 18,5 mm und ~58 mm Länge, M16 x 0,75 Gewinde.

Ein Diagramm zeigt einen DIN-Stecker mit 13 beschrifteten Kontakten. Kontakte von A bis M sind in einem Kreis angeordnet.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 33.26 / Stück)

CHF 33.26

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5630 00 12 Serie 423

M16 IP67 Kabeldose
Polzahl: 12
6.0 - 8.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 5630 00 12

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Messing vernickelt

: AWG 24

Herst.-Teilenr.: 99 5630 00 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 5101 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216182

99 5101 00 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216183

99 5101 09 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 15 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216184

99 5101 15 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216185

99 5101 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 40 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216186

99 5101 40 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 75 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216187

99 5101 75 02

7 A

Löten

Stecker, gewinkelt

Winkelstecker

250 V

binder 99 5102 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216188

99 5102 00 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 5102 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216189

99 5102 09 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 5102 15 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216190

99 5102 15 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 5102 19 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216191

99 5102 19 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3216441 binder 99 5630 00 12-20 Kabeldose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 423 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
