binder 99 4225 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

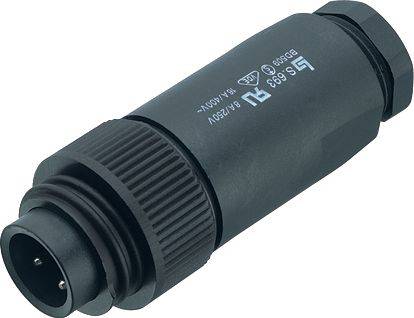

Schwarzer elektrischer Stecker mit drei Metallstiften, geeignet für industrielle Anwendungen. Sicherheits- und Spannungshinweise sind aufgedruckt.

Abbildung ähnlich

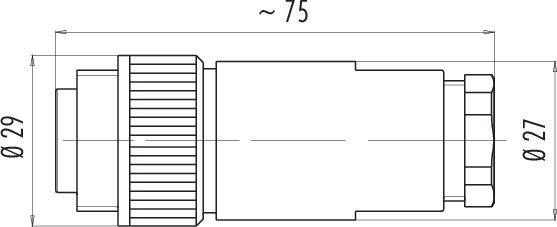

Technische Zeichnung eines zylindrischen Bauteils mit einem Durchmesser von 29 mm und 27 mm an den Enden, Länge ca. 75 mm.

1/2

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

7 + PE

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

12 Stück

Anzahl

Stück

Gesamt (CHF 18.46 / Stück)

CHF 18.46

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 4225 14 07 Serie 693

RD24 Kabelstecker
Polzahl: 6+PE
10.0 - 12.0 mm
ungeschirmt
löten
IP67
UL
ESTI+
VDE
PG13.5

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 10.0 - 12.0 mm
Montageart: Kabelmontage

Typ: 99 4225 14 07

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 7 + PE

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 250 V

Kontaktmaterial: CuZn

: AWG 18

Herst.-Teilenr.: 99 4225 14 07-20

Polzahl: 7

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 693

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215184

09 4203 00 07

10 A

Crimpen

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215185

09 4204 00 07

10 A

Crimpen

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215186

09 4219 150 07

10 A

Schraubklemme

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215187

09 4220 150 07

10 A

Schraubklemme

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215188

09 4223 150 04

16 A

Schraubklemme

Flanschstecker

1 St.

4 + PE

Flanschstecker

400 V600 V

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215189

09 4224 150 04

16 A

Schraubklemme

Buchse, gerade

1 St.

4 + PE

Flanschdose

400 V600 V

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216117

99 4201 00 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216118

99 4201 110 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216119

99 4201 14 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 160 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216120

99 4201 160 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3216154 binder 99 4225 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216154 binder 99 4225 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
