binder 99 2440 12 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Ein schwarzer, zylindrischer Stecker mit metallischem Anschluss und mehreren Kontaktpunkten am offenen Ende.

Abbildung ähnlich

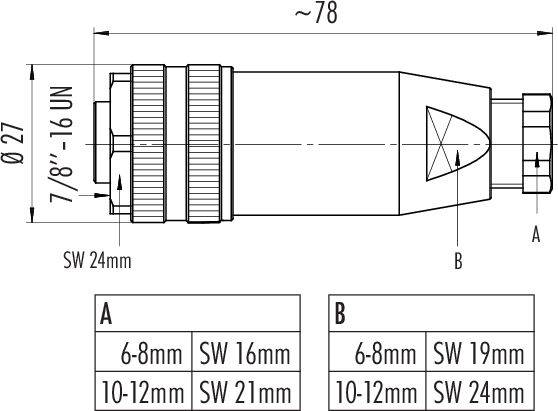

Technische Zeichnung einer Komponente mit Maßen: Länge ~78 mm, Durchmesser 27 mm, und Gewinde 7/8"-16 UN. Tabellen zeigen Schlüsselweiten für Abschnitte A und B.

Elektrische Steckverbindungsskizze mit runden Kontakten. Kontakte mit '2', '3' und Erdung markiert.

1/3

Abbildung ähnlich

Bauform

Buchse, gerade

Gesamtpolzahl

3 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Nennstrom - gerundet

12 A

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

219 Stück

Anzahl

Stück

Gesamt (CHF 26.78 / Stück)

CHF 26.78

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 2440 12 03 Serie 820

7/8"; Kabeldose
Polzahl: 2+PE
6.0 - 8.0 mm
ungeschirmt
schraubklemm
IP67
UL
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR/PA
Material Verriegelung: Zinkdruckguss vernickelt
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 2440 12 03

Bauform: Buchse, gerade

Gesamtpolzahl: 3 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 300 V
600 V

Kontaktmaterial: CuZn

Gehäuse-Material: PBT

: AWG 16

Herst.-Teilenr.: 99 2440 12 03-20

Polzahl: 3

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 820

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Nennspannung

binder 09 2446 100 03-20 Buchse, gerade, Flanschbuchse Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215145

10 A

Offene Leitungsenden

Buchse, geradeFlanschbuchse

1 St.

3 + PE

300 V600 V

binder 09 2446 180 03-20 Buchse, gerade, Flanschbuchse Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215146

10 A

Löten

Buchse, geradeFlanschbuchse

1 St.

3 + PE

300 V600 V

binder 09 2446 300 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215147

10 A

Offene Leitungsenden

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2446 310 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215148

10 A

Offene Leitungsenden

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2446 320 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215149

10 A

Offene Leitungsenden

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2446 330 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215150

10 A

Löten

Buchse, gerade

1 St.

3 + PE

300 V600 V

binder 09 2447 100 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215151

10 A

Offene Leitungsenden

Flanschstecker

1 St.

3 + PE

300 V600 V

binder 09 2447 180 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215152

10 A

Löten

Flanschstecker

1 St.

3 + PE

300 V600 V

binder 09 2447 300 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215153

10 A

Offene Leitungsenden

Flanschstecker

1 St.

3 + PE

300 V600 V

binder 09 2447 310 03-20 Flanschstecker Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bestell-Nr.:3215154

10 A

Offene Leitungsenden

Flanschstecker

1 St.

3 + PE

300 V600 V

Dokumente & Downloads

Datenblatt

Datenblatt 3216053 binder 99 2440 12 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216053 binder 99 2440 12 03-20 Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 820 1 St.

Beschreibung

Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.

Eigenschaften:

• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
