binder 99 2026 20 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 581 1 St.

Ein silberfarbener, zylindrischer Stecker mit schwarzer Gummiummantelung und mehreren runden Anschlusspunkten an einem Ende.

Abbildung ähnlich

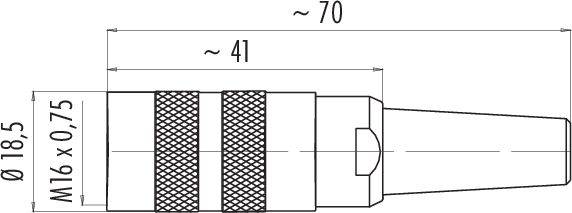

Technische Zeichnung eines Steckers mit Maßen: Gesamtgröße ca. 70 mm, Breite 18,5 mm, Gewinde M16 x 0,75, Länge ca. 41 mm.

Zeichnung einer runden 7-poligen elektrischen Steckverbindung, nummerierte Anschlüsse von 1 bis 7, zentrale Achsen gekreuzt.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

18 Stück

Anzahl

Stück

Gesamt (CHF 15.68 / Stück)

CHF 19.45

-19 %

CHF 15.68

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 2026 20 07 Serie 581

M16 IP40 Kabeldose
Polzahl: 7
6.0 - 8.0 mm
schirmbar
löten
IP40

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 2026 20 07

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 7

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuSn

: AWG 18

Herst.-Teilenr.: 99 2026 20 07-20

Polzahl: 7

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 581

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 2001 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215891

99 2001 00 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 02 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215892

99 2001 02 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215893

99 2001 09 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 10 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215894

99 2001 10 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215895

99 2001 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 20 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215896

99 2001 20 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 29 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215897

99 2001 29 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 92 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215898

99 2001 92 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2002 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215899

99 2002 00 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 2002 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215900

99 2002 02 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215987 binder 99 2026 20 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 581 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215987 binder 99 2026 20 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 581 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
