binder 99 1632 814 04 Miniatur-Rundsteckverbinder Kupplung, gerade Gesamtpolzahl: 4 1 St. – Conrad Electronic Schweiz

Ein silberner, zylindrischer Steckverbinder mit mehreren Rillen und einem schwarzen Anschluss an einem Ende, für elektrische Verbindungen.

Abbildung ähnlich

Ein silberner, zylindrischer Steckverbinder mit mehreren Rillen und einem schwarzen Anschluss an einem Ende, für elektrische Verbindungen.

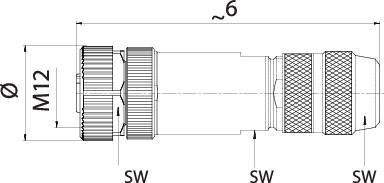

Technische Zeichnung eines zylindrischen Steckers mit M12-Gewinde. Maße und Struktur des Steckers sind detailliert dargestellt.

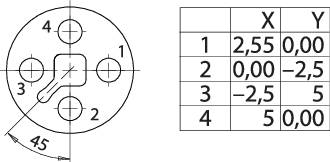

Technische Zeichnung mit Bohrlöchern, nummeriert 1-4. Tabelle zeigt X- und Y-Koordinaten der Löcher. Pfeil weist auf 45-Grad-Winkel hin.

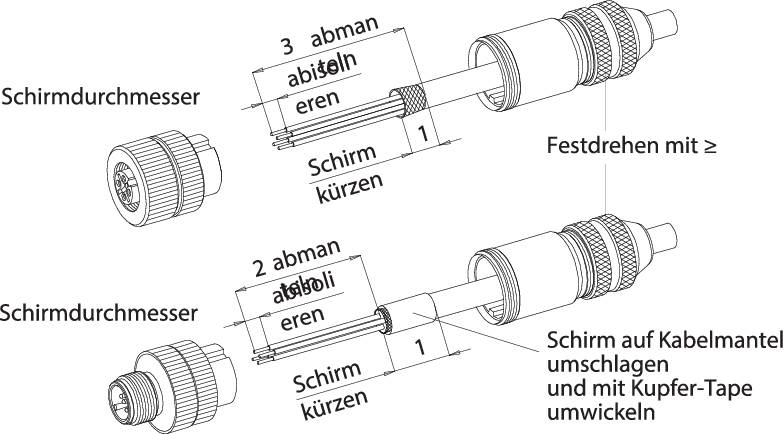

Zwei Koaxialkabel-Steckertypen sind mit Beschriftungen zu Schirmdurchmesser, Schaum und Feindrähten dargestellt.

Technische Zeichnung eines zylindrischen Steckverbinders mit Beschriftungen: Durchmesser M12, Länge in mm. Enthält Gewinde- und Rillenstrukturen.

Technische Zeichnung eines Bauteils mit vier Bohrungen. Tabelle zeigt XY-Koordinaten der Bohrungen: (1) 2,5/0, (2) 0/-2,5, (3) 2,5/5, (4) 5/0.

'Technische Zeichnung von Koaxialkabeln mit Beschreibungen von Durchmesser, Materialien und Anweisungen zum Aufbau.'

1/7

Abbildung ähnlich

Produkt-Art

Miniatur-Rundsteckverbinder

Bauform

Kupplung, gerade

Gesamtpolzahl

4

Anschluss

Schrauben

Inhalt

1 St.

Datenblatt (PDF)

Deutsch (Deutschland)

binder

Sofort-Lieferung Do., 1. Okt.

40 Stück

Anzahl

Stück

Gesamt (CHF 24.01 / Stück)

CHF 24.01

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: 99 1632 814 04

Produkt-Art: Miniatur-Rundsteckverbinder

Bauform: Kupplung, gerade

Gesamtpolzahl: 4

Anschluss: Schrauben

Inhalt: 1 St.

Max. Temperatur: +85 °C

Nennstrom: 12 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 12 A

Verschluss: Schrauben

Nennspannung: 63 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: 16

Anschlusswinkel: 180°

Herst.-Teilenr.: 99 1632 814 04

Polzahl: 4

min. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (min)

Besonderheiten: T codiert
schirmbar

: IP67

Dokumente & Downloads

Datenblatt

Deutsch (Deutschland)

Datenblatt 1664669 binder 99 1632 814 04 Miniatur-Rundsteckverbinder Kupplung, gerade Gesamtpolzahl: 4 1 St.

Beschreibung

Kabeldose, POWER, T-Kodierung,S. 813
