binder 99 1535 920 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gewinkelt Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
Bauform
Stecker, gewinkelt
Anschlussseite A
M12
Polzahl
5
Nennspannung
60 V
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
CHF 40.66
3
3% = CHF 1.33
CHF 39.33
5
5% = CHF 1.85
CHF 38.81
10
5% = CHF 2.20
CHF 38.46
25
6% = CHF 2.60
CHF 38.06
Mengenrabatte variieren je nach Verkäufer
Sie sparen CHF 0.00
Anzahl
Gesamt (CHF 40.66 / Stück)
CHF 40.66
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
99 1535 920 05 Serie 715

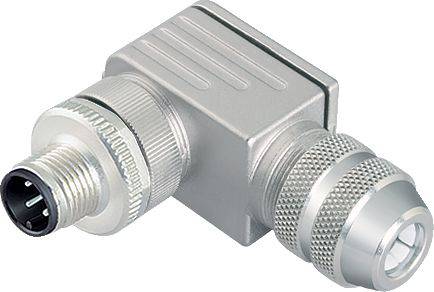

- M12-B Winkelstecker
- Polzahl: 5
- 6.5 - 8.5 mm
- schirmbar
- Käfigzugfeder
- IP67
Technische Daten
- EMV-Tauglichkeit: schirmbar
- Isolationswiderstand: ≥ 10¹⁰ Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PA
- Material Verriegelung: Zinkdruckguss vernickelt
- Kabeldurchlass: 6.5 - 8.5 mm
- Montageart: Kabelmontage
- Typ
99 1535 920 05
- Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
- Bauform
Stecker, gewinkelt
- Anschlussseite A
M12
- Polzahl
5
- Nennspannung
60 V
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.50 mm²
- Anschluss
Zugfeder
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
B
- Kontaktmaterial
CuSn
- Kontaktoberfläche
Au (Gold)
IP67
- Besonderheiten
geschirmt
- Verschlussart
Schraub
- Herst.-Teilenr.
99 1535 920 05-20
- Inhalt
1 St.
- Kabel-Ø (max.)
8.5 mm
- Kabel-Ø (min.)
6.5 mm
- Kabel-Ø-Bereich
6.5 - 8.5 mm
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3218732 binder 99 1535 920 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gewinkelt Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3218732 binder 99 1535 920 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gewinkelt Polzahl Sensoren: 5 1 St.
Beschreibung
binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.
