binder 99 1437 914 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Ein zylindrischer, silberner Stecker mit mehreren Kontaktpins an einem Metallgehäuse, geeignet zum Verbinden von elektrischen Geräten.

Abbildung ähnlich

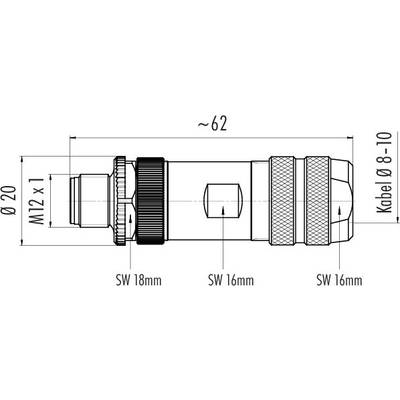

'Technische Zeichnung eines Steckers: M12 x 1, Länge ~62 mm, Durchmesser 20 mm, Kabel-Ø 8-10 mm, SW 18 mm und 16 mm.'

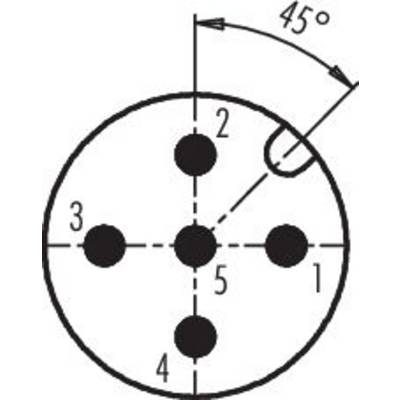

'45°' zeigt den Neigungswinkel zur Kreisform mit fünf nummerierten Punkten. Punkte sind gleichmäßig verteilt im inneren Kreis.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Stecker, gerade

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

38 Stück

Anzahl

Stück

Gesamt (CHF 33.26 / Stück)

CHF 33.26

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 1437 914 05 Serie 713

M12-A Kabelstecker
Polzahl: 5
8.0 - 10.0 mm
schirmbar
schraubklemm
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Material Verriegelung: Zinkdruckguss vernickelt
Kabeldurchlass: 8.0 - 10.0 mm
Montageart: Kabelmontage

Typ: 99 1437 914 05

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Stecker, gerade

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 5

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: geschirmt

Verschlussart: Schraub

Herst.-Teilenr.: 99 1437 914 05-20

Inhalt: 1 St.

Kabel-Ø (max.): 10.0 mm

Kabel-Ø (min.): 8.0 mm

Kabel-Ø-Bereich: 8.0 - 10.0 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 0381 274 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216599

09 0381 274 08

2 A

Stecker, gerade

30 V

M12

binder 09 0431 216 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216602

09 0431 216 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 474 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216603

09 0431 474 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 70 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216604

09 0431 70 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 71 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216605

09 0431 71 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 73 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216606

09 0431 73 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 74 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216607

09 0431 74 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 76 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216608

09 0431 76 04

4 A

Stecker, gerade

250 V

M12

binder 09 0433 216 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216610

09 0433 216 05

4 A

Stecker, gerade

60 V

M12

binder 09 0433 474 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216611

09 0433 474 05

4 A

Stecker, gerade

60 V

M12

Dokumente & Downloads

Datenblatt

Datenblatt 3218683 binder 99 1437 914 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218683 binder 99 1437 914 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
