binder 99 0690 19 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Rundsteckverbinder
Bauform
Buchse, gerade
Gesamtpolzahl
4 + PE
Anschluss
Schraubklemme
Inhalt
1 St.
Datenblatt (PDF)
145 Stück
Anzahl
Gesamt (CHF 18.46 / Stück)
CHF 18.46
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
99 0690 19 04 Serie 814

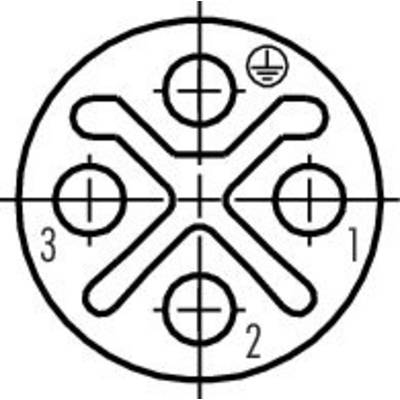

- M12-S Kabeldose
- Polzahl: 3+PE
- 8.0 - 10.0 mm
- ungeschirmt
- schraubklemm
- IP67
- UL
- VDE
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Durchgangswiderstand: ≤ 5 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PA
- Kabeldurchlass: 8.0 - 10.0 mm
- Montageart: Kabelmontage
- Typ
99 0690 19 04
- Produkt-Art
Rundsteckverbinder
- Bauform
Buchse, gerade
- Gesamtpolzahl
4 + PE
- Anschluss
Schraubklemme
- Inhalt
1 St.
- Nennstrom
12 A
- Nennstrom - gerundet
12 A
- Verschluss
schrauben
- Voreilender Kontakt (PE)
Ja
- Nennspannung
630 V
- Kontaktmaterial
CuZn
- Gehäuse-Material
PA
AWG 16 / AWG 14
- Herst.-Teilenr.
99 0690 19 04-20
- Polzahl
4
- max. Querschnitt
1.50 mm²
- Querschnitt-Bereich
1.50 mm² (max)
- RoHS-konform
Ja
IP67
- Serie
814
Dokumente & Downloads
Datenblatt
Datenblatt 3215846 binder 99 0690 19 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3215846 binder 99 0690 19 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.
Beschreibung
Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.
Eigenschaften:
• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
Eigenschaften:
• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
