binder 99 0218 15 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 1 St.

Schwarzer, zylindrischer Stecker mit geripptem Griff und mehreren Steckplätzen im Inneren, für elektrische Verbindungen.

Abbildung ähnlich

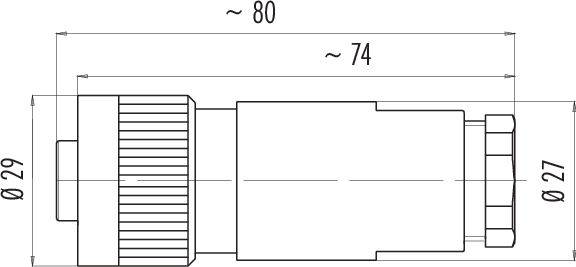

Diagramm eines zylindrischen Schaftes mit Maßen: Länge ca. 80 mm, Durchmesser 29 mm und 27 mm. Zeigt technische Details der Komponente.

Steckerbelegung mit Nummern und Erdungssymbol. Farbeingabe 'grün/gelb', Anschlusspositionen sind nummeriert von 1 bis 6.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

7 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 24.01 / Stück)

CHF 24.01

zzgl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0218 15 07 Serie 692

RD24 Kabeldose
Polzahl: 6+PE
10.0 - 12.0 mm
ungeschirmt
schraubklemm
IP67
PG13.5

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 10.0 - 12.0 mm
Montageart: Kabelmontage

Typ: 99 0218 15 07

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 7 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 250 V

Kontaktmaterial: CuSn

: AWG 16

Herst.-Teilenr.: 99 0218 15 07-20

Polzahl: 7

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 692

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 0218 15 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 1 St.

Bestell-Nr.:3215679

Dieser Artikel

99 0218 15 07

10 A

Schraubklemme

Buchse, gerade

1 St.

7 + PE

Kabeldose

250 V

binder Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2559977

09 0203 00 07

10 A

Crimpen

Flanschstecker

20 St.

7 + PE

Flanschstecker

250 V

binder Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2559978

09 0204 00 07

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Flanschdose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561345

99 0202 00 07

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561346

99 0202 110 07

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561347

99 0202 15 07

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561348

99 0202 160 07

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561357

99 0210 110 04

16 A

Schraubklemme

Buchse, gerade

20 St.

4 + PE

Kabeldose

400 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561358

99 0210 15 04

16 A

Schraubklemme

Buchse, gerade

20 St.

4 + PE

Kabeldose

400 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561359

99 0210 160 04

16 A

Schraubklemme

Buchse, gerade

20 St.

4 + PE

Kabeldose

400 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215679 binder 99 0218 15 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215679 binder 99 0218 15 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
