binder 86 6618 1120 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensor

Metall-Steckverbinder mit drei Löchern und zwei goldfarbenen Stiften für elektronische Verbindungen.

Abbildung ähnlich

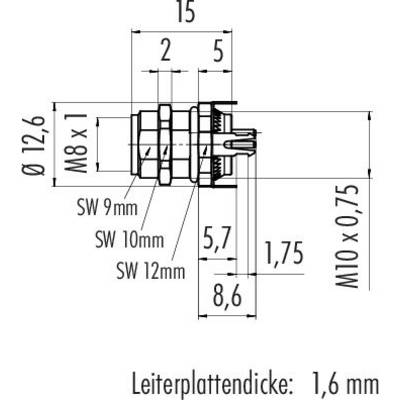

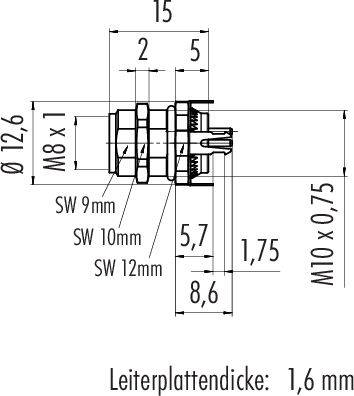

Technische Zeichnung eines Steckers. Maße: Durchmesser 12,6 mm, M8 x 1 Gewinde, M10 x 0,75 Mutter, Leiterplattendicke 1,6 mm.

Diagramm einer 4-poligen Steckverbindung. Vier runde Kontakte sind nummeriert von 1 bis 4 und angeordnet in einem Kreis.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Flanschbuchse

Anschlussseite A

Polzahl

Nennspannung

60 V

Datenblatt (PDF)

Lieferung Do., 26. Nov.

Anzahl

Stück

Gesamt (CHF 13.83 / Stück)

CHF 13.83

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

86 6618 1120 00004 Serie 718

M8 Flanschdose
Polzahl: 4
schirmbar
tauchlöten
IP67
M10x0.75
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: schirmbar
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Montageart: Gehäusemontage

Typ: 86 6618 1120 00004

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade
Flanschbuchse

Anschlussseite A: M8

Polzahl: 4

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschluss: Löten

Gewinde-Typ Kabelanschluss und Montage: M10 x 0.75

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP67

Besonderheiten: geschirmt

Verschlussart: Schraub

Herst.-Teilenr.: 86 6618 1120 00004-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Verschlussart

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216634

09 3389 00 04

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216635

09 3411 00 03

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216636

09 3411 40 03

4 A

Stecker, gerade

Snap-In

10 V30 V

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216659

70 3420 005 04

4 A

Buchse, gerade

Schraub

30 V

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216660

70 3421 005 04

4 A

Flanschstecker

Schraub

30 V

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216850

76 6018 0111 00003-0200

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216851

76 6018 0111 00004-0200

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Bestell-Nr.:3216852

76 6018 0111 00006-0200

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Bestell-Nr.:3216853

76 6018 0111 00008-0200

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216854

76 6019 0111 00003-0200

4 A

Flanschstecker

Snap-In

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3218489 binder 86 6618 1120 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensor

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218489 binder 86 6618 1120 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensor

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
