binder 86 0531 1120 00008-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St.

Metall-Steckverbinder mit geriffeltem Gehäuse und mehreren Kupfer-Pins für elektrische Verbindungen.

Abbildung ähnlich

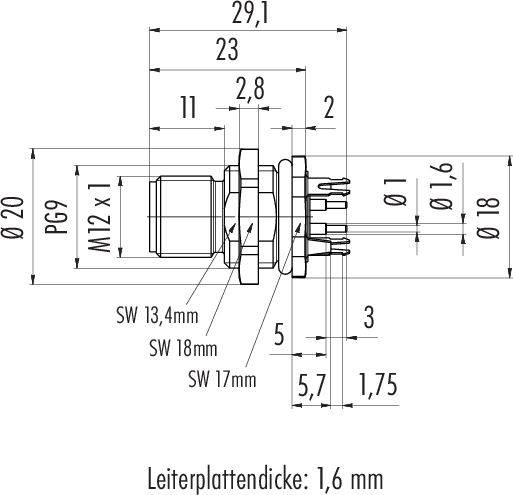

Technische Zeichnung eines Steckverbinders, zeigt Maße einschließlich Gewinde M12x1, Durchmesser, und Leiterplattendicke von 1,6 mm.

Technische Zeichnung eines Kreises mit acht nummerierten Bohrungen. Eine schraffierte Fläche zeigt einen 45-Grad-Winkel von Loch 2.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Flanschstecker

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12

Polzahl

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 24.93 / Stück)

CHF 24.93

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

86 0531 1120 00008 Serie 763

M12-A Flanschstecker
Polzahl: 8
schirmbar
tauchlöten
IP68
UL
PG9
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Montageart: Gehäusemontage

Verpackungsart: Piece

Typ: 86 0531 1120 00008

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Flanschstecker

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Polzahl: 8

Nennspannung: 30 V

Nennstrom: 2 A

Nennstrom - gerundet: 2 A

Anschluss: Löten

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: PG9

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP68

Besonderheiten: geschirmt

Verschlussart: Schraub

Herst.-Teilenr.: 86 0531 1120 00008-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Stecker-Norm

Nennstrom - gerundet

Bauform

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 0381 81 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216600

Sensorik Steckverbinder

1.5 A

Flanschstecker

30 V

M12

binder 09 0431 212 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216601

Sensorik Steckverbinder

Flanschstecker

M12

binder 09 0435 87 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216614

4 A

Flanschstecker

250 V

PG11

binder 09 0437 87 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216616

Sensorik Steckverbinder

4 A

Flanschstecker

60 V

PG11

binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216639

Sensorik Steckverbinder

4 A

Buchse, geradeFlanschbuchse

250 V

M12

binder 09 3442 92 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216642

Sensorik Steckverbinder

4 A

Buchse, geradeFlanschbuchse

60 V

binder 09 3491 969 12-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Flanschstecker Polzahl Sensoren: 12 1 St. Piece

Bestell-Nr.:3216643

Sensorik Steckverbinder

1.5 A

Flanschstecker

30 V

M12 x 1

binder 70 3441 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216661

Sensorik Steckverbinder

4 A

Flanschstecker

60 V

M12

binder 70 3441 785 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216662

4 A

Flanschstecker

60 V

M16

binder 70 3442 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216663

4 A

Buchse, geradeFlanschbuchse

60 V

M12

Dokumente & Downloads

Datenblatt

Datenblatt 3218383 binder 86 0531 1120 00008-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218383 binder 86 0531 1120 00008-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St.

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
