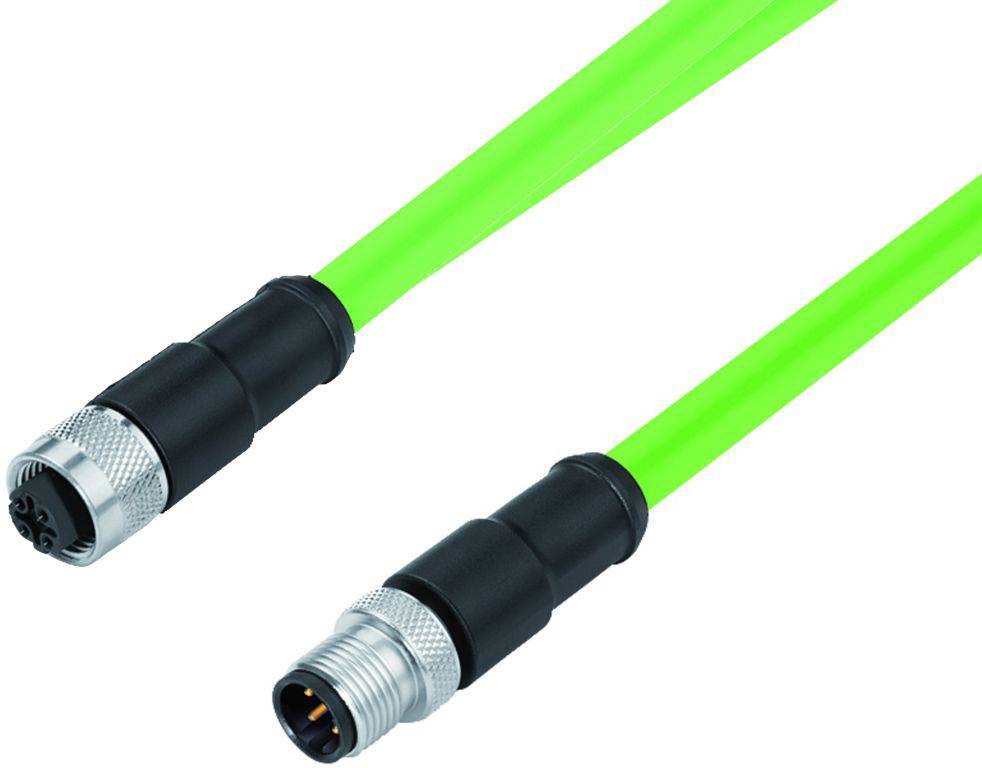

binder 77 4530 4529 50704-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gerade, Stecker, gerade 0.3 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Buchse, gerade
Stecker, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12
Anschlussseite B
M12
Datenblatt (PDF)
Anzahl
Gesamt (CHF 44.36 / Stück)
CHF 44.36
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
77 4530 4529 50704-0030 Serie 876
- M12-D Verbindungsleitung Kabelstecker - Kabeldose
- Polzahl: 4
- geschirmt
- am Kabel angespritzt
- IP67
- PUR blaugrün
- 4 x AWG22
Technische Daten
- EMV-Tauglichkeit: geschirmt
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: I
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PUR
- Isolation Litze: Polyolefin
- Kabelquerschnitt: 4 x AWG22
- Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
- Biegeradius Kabel bewegt: ≥ 15 x Ø
- Biegeradius Kabel fest: ≥ 5 x Ø
- Montageart: Kabelmontage
- Typ
77 4530 4529 50704-0030
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Buchse, gerade
Stecker, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12
- Anschlussseite B
M12
- Polzahl
4
- Kabellänge
0.3 m
- Mantelmaterial
PUR
- Nennspannung
250 V
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschluss
Kabel mit Stecker
- Herstellerfarbe
Blau-Grün
- Gewinde-Typ Anschlussseite
M8
- Gewinde-Typ Kabelanschluss und Montage
M8
- Kodierung
D
- Kontaktmaterial
CuSn
- Kontaktoberfläche
Au (Gold)
IP67
- Besonderheiten
X Codiert
- Min. Temperatur
-40 °C
- Max. Temperatur
80 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
77 4530 4529 50704-0030-20
- Inhalt
1 St.
- Kabel-Ø
6.7 mm
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3218255 binder 77 4530 4529 50704-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gerade, Stecker, gerade 0.3 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3218255 binder 77 4530 4529 50704-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Buchse, gerade, Stecker, gerade 0.3 m
Beschreibung
binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.
Eigenschaften:
• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
Eigenschaften:
• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
