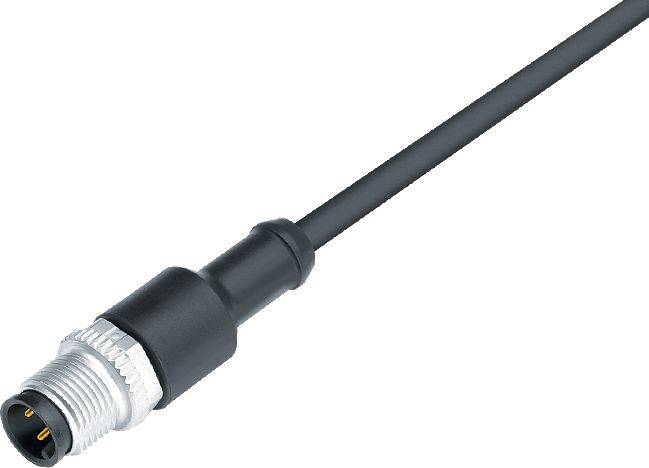

binder 77 4429 0000 20003-1000-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 10 m Polzahl Sensoren
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12
Polzahl
3
Datenblatt (PDF)
Anzahl
Gesamt (CHF 31.41 / Stück)
CHF 33.38
-6 %
CHF 31.41
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
77 4429 0000 20003-1000 Serie 766
- M12-B Kabelstecker
- Polzahl: 3
- ungeschirmt
- am Kabel angespritzt
- IP68
- UL listed
- PVC grau
- 3 x 0.34 mm²
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Isolationswiderstand: > 10⁸ Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: II
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PUR
- Material Verriegelung: Zinkdruckguss vernickelt
- Isolation Litze: PVC
- Kabelquerschnitt: 3 x 0.34 mm²
- Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
- Biegeradius Kabel bewegt: ≥ 10 x Ø
- Biegeradius Kabel fest: ≥ 5 x Ø
- Halogenfrei: Nein
- Montageart: Kabelmontage
- Typ
77 4429 0000 20003-1000
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12
- Polzahl
3
- Kabellänge
10 m
- Mantelmaterial
PVC
- Nennspannung
250 V
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Kabel mit Stecker
- Herstellerfarbe
Grau
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
B
- Kontaktmaterial
CuZn
- Kontaktoberfläche
Au (Gold)
IP68
- Besonderheiten
B Codiert
- Min. Temperatur
-40 °C
- Max. Temperatur
105 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
77 4429 0000 20003-1000-20
- Inhalt
1 St.
- Kabel-Ø
4.5 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3218189 binder 77 4429 0000 20003-1000-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 10 m Polzahl Sensoren
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3218189 binder 77 4429 0000 20003-1000-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 10 m Polzahl Sensoren
Beschreibung
binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.
Eigenschaften:
• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
