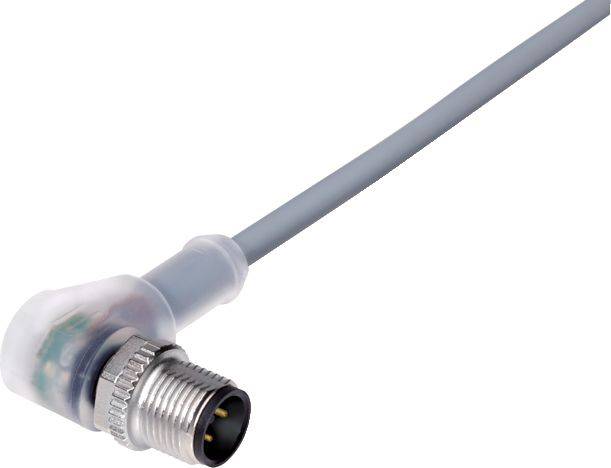

binder 77 3627 0000 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gewinkelt 5 m Polzahl Sensor
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker, gewinkelt
Anschlussseite A
M12
Polzahl
4
Kabellänge
5 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 25.86 / Stück)
CHF 25.86
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
77 3627 0000 20004-0500 Serie 763
- M12-A Winkelstecker
- Polzahl: 4
- ungeschirmt
- am Kabel angespritzt
- IP69K
- UL listed
- PVC grau
- 4 x 0.34 mm²
- mit LED PNP Schließer
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Isolationswiderstand: ≥ 10¹⁰ Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: II
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PUR
- Material Verriegelung: Zinkdruckguss vernickelt
- Isolation Litze: PVC
- Kabelquerschnitt: 4 x 0.34 mm²
- Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
- Biegeradius Kabel bewegt: ≥ 10 x Ø
- Biegeradius Kabel fest: ≥ 5 x Ø
- Halogenfrei: Nein
- Montageart: Kabelmontage
- Typ
77 3627 0000 20004-0500
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker, gewinkelt
- Anschlussseite A
M12
- Polzahl
4
- Kabellänge
5 m
- Mantelmaterial
PVC
- Nennspannung
10 V
30 V
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Kabel mit Stecker
- Herstellerfarbe
Grau
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktmaterial
CuZn
- Kontaktoberfläche
Au (Gold)
IP69K
- Besonderheiten
mit LED
- Min. Temperatur
-40 °C
- Max. Temperatur
105 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
77 3627 0000 20004-0500-20
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3217857 binder 77 3627 0000 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gewinkelt 5 m Polzahl Sensor
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3217857 binder 77 3627 0000 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gewinkelt 5 m Polzahl Sensor
Beschreibung
Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.
Eigenschaften:
• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
