binder 77 3527 0000 20705-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gewinkelt 5 m Polzahl Sensoren:

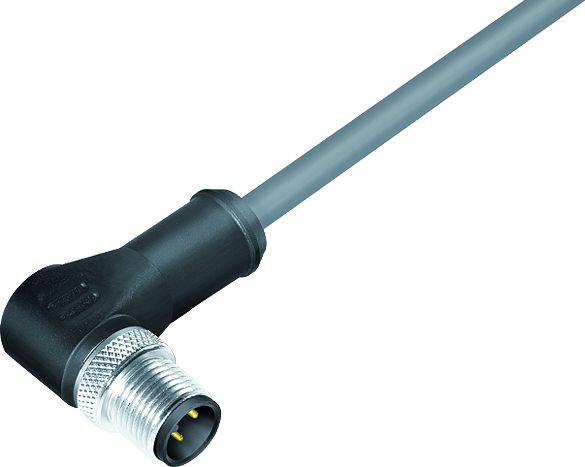

Ein schwarzes, abgewinkeltes Verbindungskabel mit Metallstecker, geeignet für elektronische Geräte, vor weißem Hintergrund.

Abbildung ähnlich

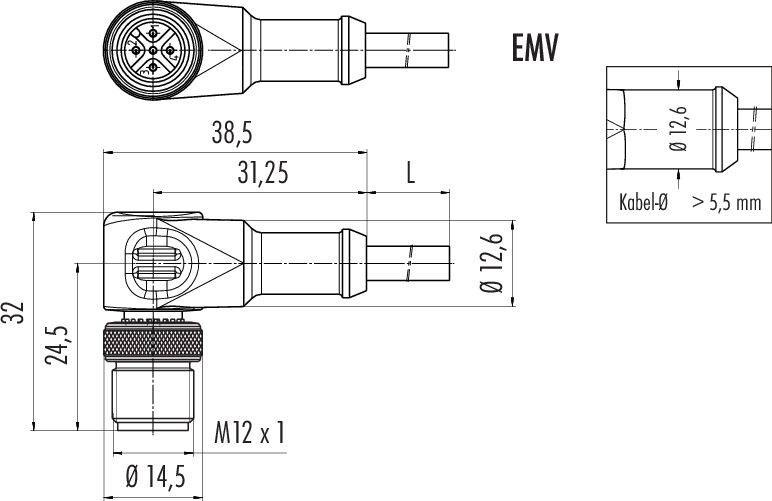

Technische Zeichnung eines Steckverbinders. Zeigt Maße wie Länge, Durchmesser und Gewindegröße (M12 x 1). Kabeldurchmesser über 5,5 mm empfohlen.

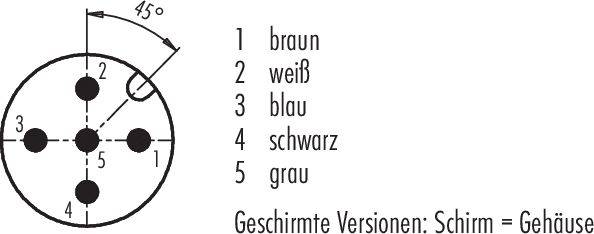

Diagramm eines Steckers mit fünf durchnummerierten Kabeln in verschiedenen Farben: 1 braun, 2 weiß, 3 blau, 4 schwarz, 5 grau. Ein Pfeil zeigt einen Winkel von 45 Grad an. Text unten: 'Geschirmte Versionen: Schirm = Gehäuse'.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Stecker, gewinkelt

Anschlussseite A

M12

Polzahl

Kabellänge

5 m

Datenblatt (PDF)

Lieferung Mo., 23. Nov.

Anzahl

Stück

Gesamt (CHF 36.96 / Stück)

CHF 36.96

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 3527 0000 20705-0500 Serie 763

M12-A Winkelstecker
Polzahl: 5
geschirmt
am Kabel angespritzt
IP67
UL listed
PVC grau
5 x 0.25 mm²

Technische Daten

EMV-Tauglichkeit: geschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: CuZn (Messing vernickelt)
Isolation Litze: PVC
Kabelquerschnitt: 5 x 0.25 mm²
Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 77 3527 0000 20705-0500

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker, gewinkelt

Anschlussseite A: M12

Polzahl: 5

Kabellänge: 5 m

Mantelmaterial: PVC

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Grau

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Min. Temperatur: -40 °C

Max. Temperatur: 105 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3527 0000 20705-0500-20

Inhalt: 1 St.

Kabel-Ø: 5.7 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Stecker-Norm

Nennstrom - gerundet

Bauform

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 0381 81 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216600

09 0381 81 08

Sensorik Steckverbinder

1.5 A

Flanschstecker

30 V

M12

binder 09 0431 212 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216601

09 0431 212 04

Sensorik Steckverbinder

Flanschstecker

M12

binder 09 0435 87 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216614

09 0435 87 04

4 A

Flanschstecker

250 V

PG11

binder 09 0437 87 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216616

09 0437 87 05

Sensorik Steckverbinder

4 A

Flanschstecker

60 V

PG11

binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216639

09 3432 92 04

Sensorik Steckverbinder

4 A

Buchse, geradeFlanschbuchse

250 V

M12

binder 09 3442 92 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216642

09 3442 92 05

Sensorik Steckverbinder

4 A

Buchse, geradeFlanschbuchse

60 V

binder 09 3491 969 12-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Flanschstecker Polzahl Sensoren: 12 1 St. Piece

Bestell-Nr.:3216643

09 3491 969 12

Sensorik Steckverbinder

1.5 A

Flanschstecker

30 V

M12 x 1

binder 70 3441 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216661

70 3441 287 05

Sensorik Steckverbinder

4 A

Flanschstecker

60 V

M12

binder 70 3441 785 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216662

70 3441 785 05

4 A

Flanschstecker

60 V

M16

binder 70 3442 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216663

70 3442 287 05

4 A

Buchse, geradeFlanschbuchse

60 V

M12

Dokumente & Downloads

Datenblatt

Datenblatt 3217737 binder 77 3527 0000 20705-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gewinkelt 5 m Polzahl Sensoren:

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
