binder 77 3434 3405 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert Buchse, gerade, Stecker, gerade 5 m Polza

Ein gerader und ein abgewinkelter Stecker eines grauen Kabels. Der gerade Stecker hat ein schwarzes Gehäuse, der abgewinkelte ist aus Metall und Kunststoff.

Abbildung ähnlich

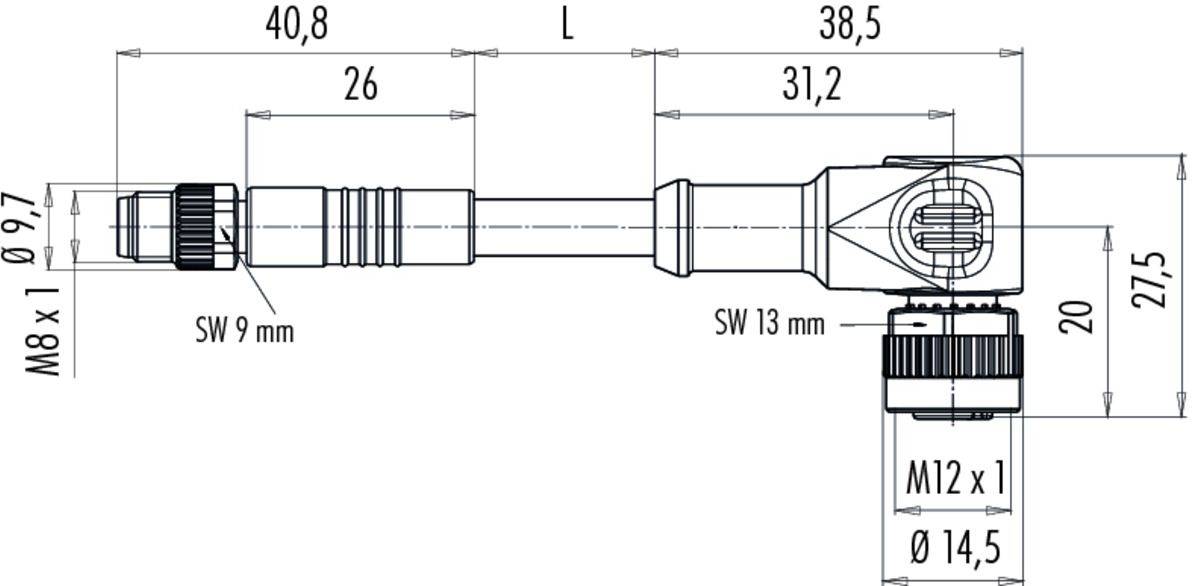

Technische Zeichnung eines Steckverbinders mit Abmessungen: Längen und Durchmesser von Teilen sind mit Maßeinheiten angegeben.

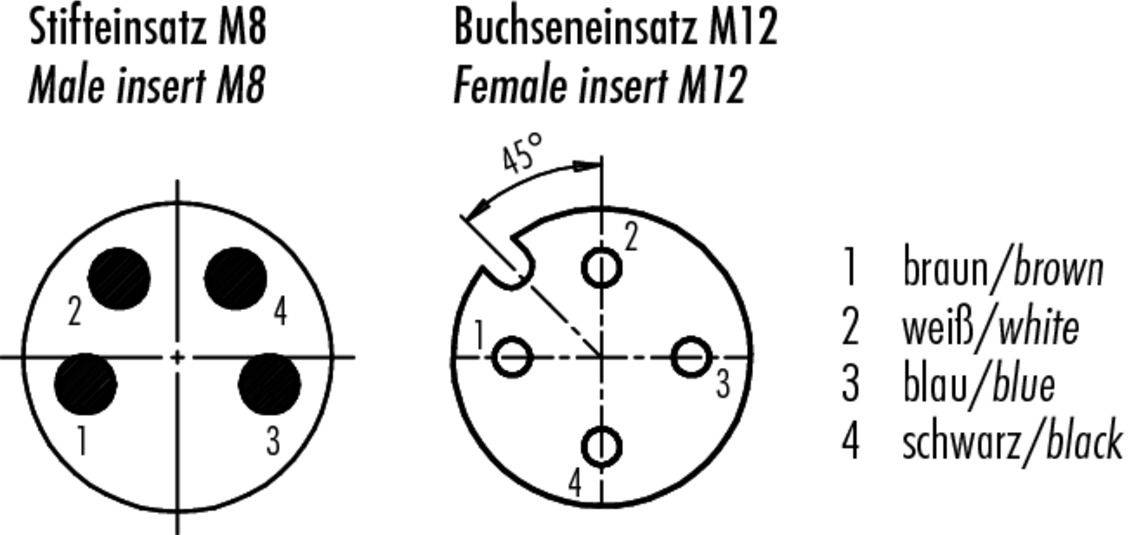

'Diagramm zeigt Stifteinsatz M8 und Buchseneinsatz M12 mit nummerierten Verbindungen und zugehörigen Farben: braun, weiß, blau, schwarz.'

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Buchse, gerade

Stecker, gerade

Polzahl

Kabellänge

5 m

Nennspannung

60 V

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 27.71 / Stück)

CHF 27.71

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 3434 3405 20004-0500 Serie 765

Verbindungsleitung Kabelstecker - Kabeldose
Polzahl: 4
ungeschirmt
am Kabel angespritzt
IP67
UL listed
PVC grau
4 x 0.34 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Isolation Litze: PVC
Kabelquerschnitt: 4 x 0.34 mm²
Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Montageart: Kabelmontage

Typ: 77 3434 3405 20004-0500

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse, gerade
Stecker, gerade

Polzahl: 4

Kabellänge: 5 m

Mantelmaterial: PVC

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Grau

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: PVC

Min. Temperatur: -40 °C

Max. Temperatur: 105 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3434 3405 20004-0500-20

Inhalt: 1 St.

Kabel-Ø: 4.8 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Verschlussart

Polzahl

Nennspannung

binder 09 5240 10 04-20 Sensor-/Aktor-Steckverbinder M12 x 1 Schaltschrankdurchführung Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216645

09 5240 10 04

4 A

Schaltschrankdurchführung

Schraub

250 V

binder 09 5241 10 05-20 Sensor-/Aktor-Steckverbinder M12 Schaltschrankdurchführung Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216646

09 5241 10 05

4 A

Schaltschrankdurchführung

Schraub

60 V

binder 09 5244 10 08-20 Sensor-/Aktor-Steckverbinder M12 x 1 Schaltschrankdurchführung Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216649

09 5244 10 08

4 A

Schaltschrankdurchführung

Schraub

30 V

binder 09 5247 00 12-20 Sensor-/Aktor-Steckverbinder M12 x 1 Schaltschrankdurchführung Polzahl Sensoren: 12 1 St.

Bestell-Nr.:3216652

09 5247 00 12

1.5 A

Schaltschrankdurchführung

Schraub

30 V

binder 09 5280 00 03-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216653

09 5280 00 03

4 A

Adapter

Schraub

60 V

binder 09 5283 00 03-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216654

09 5283 00 03

4 A

Adapter

Schraub

30 V

binder 09 5284 00 04-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216655

09 5284 00 04

4 A

Adapter

Schraub

30 V

binder 77 0606 0605 50704-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade, Buchse, gerade 2 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216892

77 0606 0605 50704-0200

8 A

Stecker, geradeBuchse, gerade

Schraub

250 V

binder 77 0606 0605 50704-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade, Stecker, gerade 5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216893

77 0606 0605 50704-0500

8 A

Buchse, geradeStecker, gerade

Schraub

250 V

binder 77 3429 3406 50003-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert Buchse, gerade, Stecker, gerade 0.3 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3217202

77 3429 3406 50003-0030

4 A

Buchse, geradeStecker, gerade

Schraub

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3217437 binder 77 3434 3405 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert Buchse, gerade, Stecker, gerade 5 m Polza

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217437 binder 77 3434 3405 20004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert Buchse, gerade, Stecker, gerade 5 m Polza

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
