binder 77 3406 3405 50004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gerade, Buchse, gerade 2 m Polza

'Zwei schwarze Kabel mit Steckern an beiden Enden, ein Stecker aus Metall, der andere aus Kunststoff. Verwendet für Datenverbindungen.'

Abbildung ähnlich

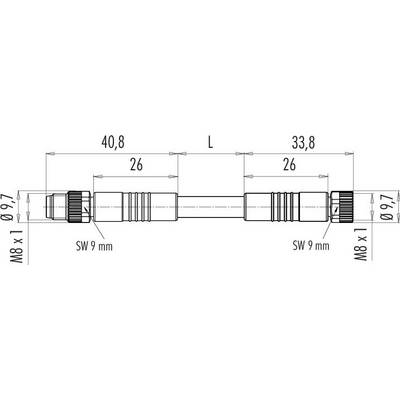

Technische Zeichnung eines Verbindungselements mit Gewinde, Gesamtlänge 'L', Maße 40,8 mm und 33,8 mm, Durchmesser 9,7 mm.

'Diagramm zeigt Stiftein- und Buchseneinsatz M8. Nummerierte Positionen: 1 braun, 2 weiß, 3 blau, 4 schwarz, auf Deutsch und Englisch.'

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Stecker, gerade

Buchse, gerade

Anschlussseite A

Anschlussseite B

Polzahl

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

18 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 23.08 / Stück)

CHF 23.08

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

77 3406 3405 50004-0200 Serie 718

M8 Verbindungsleitung Kabelstecker - Kabeldose
Polzahl: 4
ungeschirmt
am Kabel angespritzt
IP67
UL
PUR schwarz
4 x 0.34 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: Zinkdruckguss vernickelt
Isolation Litze: PP9Y halogenfrei
Kabelquerschnitt: 4 x 0.34 mm²
Verfahrgeschwindigkeit: ≤ 3.33 m/s
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 77 3406 3405 50004-0200

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker, gerade
Buchse, gerade

Anschlussseite A: M8

Anschlussseite B: M8

Polzahl: 4

Kabellänge: 2 m

Mantelmaterial: PUR

Nennspannung: 30 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Gewinde-Typ Kabelanschluss und Montage: M8

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: Halogenfrei

Min. Temperatur: -50 °C

Max. Temperatur: 80 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3406 3405 50004-0200-20

Inhalt: 1 St.

Kabel-Ø: 4.7 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Verschlussart

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216634

09 3389 00 04

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216635

09 3411 00 03

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216636

09 3411 40 03

4 A

Stecker, gerade

Snap-In

10 V30 V

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216659

70 3420 005 04

4 A

Buchse, gerade

Schraub

30 V

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216660

70 3421 005 04

4 A

Flanschstecker

Schraub

30 V

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216850

76 6018 0111 00003-0200

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216851

76 6018 0111 00004-0200

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Bestell-Nr.:3216852

76 6018 0111 00006-0200

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Bestell-Nr.:3216853

76 6018 0111 00008-0200

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216854

76 6019 0111 00003-0200

4 A

Flanschstecker

Snap-In

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3217002 binder 77 3406 3405 50004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gerade, Buchse, gerade 2 m Polza

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217002 binder 77 3406 3405 50004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gerade, Buchse, gerade 2 m Polza

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
