binder 76 0536 1011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polza

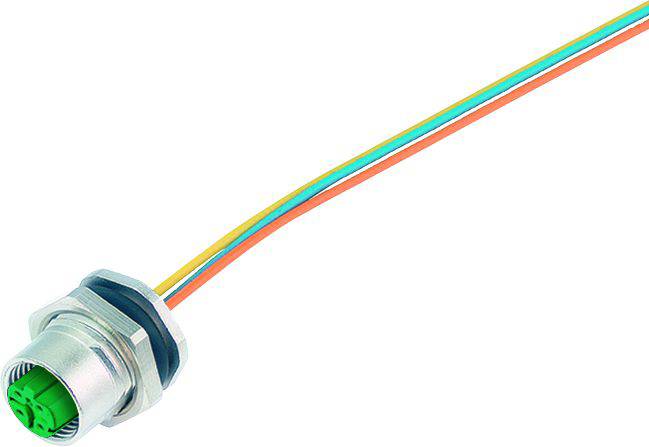

Ein runder, metallischer Steckverbinder mit grüner Front, an den vier bunte Kabel angeschlossen sind.

Abbildung ähnlich

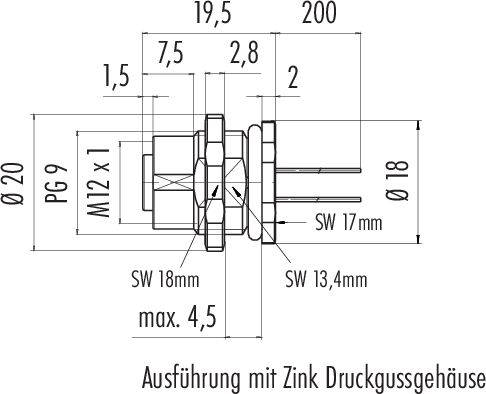

Technische Zeichnung eines Steckverbinders, zeigt Maße in Millimetern. Hauptmaße: 200 mm Länge, 19,5 mm Breite. Hinweis: 'Ausführung mit Zink Druckgussgehäuse'.

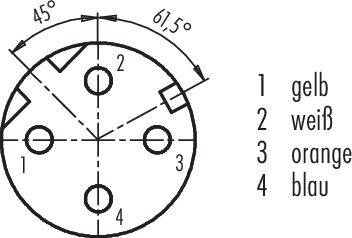

Diagramm eines runden Steckers mit vier Kontakten, nummeriert von 1 bis 4. Winkel von 45° und 61,5° markiert. Farben: 1 gelb, 2 weiß, 3 orange, 4 blau.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Flanschbuchse

Anschlussseite A

M12

Polzahl

Nennspannung

250 V

Datenblatt (PDF)

Lieferung Mo., 4. Jan. 2027

Anzahl

Stück

Gesamt (CHF 13.83 / Stück)

CHF 16.67

-17 %

CHF 13.83

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

76 0536 1011 00404-0200 Serie 876

M12-D Flanschdose
Polzahl: 4
ungeschirmt
Litzen
IP67
UL
PG9 FMT
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Material Verriegelung: Zinkdruckguss vernickelt
Montageart: Gehäusemontage

Typ: 76 0536 1011 00404-0200

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade
Flanschbuchse

Anschlussseite A: M12

Polzahl: 4

Mantelmaterial: PUR

Nennspannung: 250 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Anschluss: Offene Leitungsenden

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: PG9

Kodierung: D

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP67

Besonderheiten: geschirmt

Verschlussart: Schraub

Herst.-Teilenr.: 76 0536 1011 00404-0200-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Nennspannung

binder 76 0536 1011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216759

Dieser Artikel

76 0536 1011 00404-0200

4 A

Buchse, geradeFlanschbuchse

250 V

binder 70 3733 705 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216669

70 3733 705 04

4 A

Flanschstecker

250 V

binder 70 3733 706 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216670

70 3733 706 04

4 A

Flanschstecker

250 V

binder 70 3734 705 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216671

70 3734 705 04

4 A

Buchse, gerade

250 V

binder 70 3734 706 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216672

70 3734 706 04

4 A

Buchse, geradeFlanschbuchse

250 V

binder 76 0136 0011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216691

76 0136 0011 00404-0200

4 A

Buchse, gerade

250 V

binder 76 0236 0011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216735

76 0236 0011 00404-0200

4 A

Buchse, gerade

250 V

binder 77 4529 4529 50704-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 0.3 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218241

77 4529 4529 50704-0030

4 A

Stecker, gerade

25 V/AC60 V/DC

binder 77 4529 4529 50704-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 0.6 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218242

77 4529 4529 50704-0060

4 A

Stecker, gerade

25 V/AC60 V/DC

binder 77 4529 4529 50704-0100-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade 1 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218243

77 4529 4529 50704-0100

4 A

Stecker, gerade

25 V/AC60 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3216759 binder 76 0536 1011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polza

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216759 binder 76 0536 1011 00404-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polza

Beschreibung

binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.

Eigenschaften:

• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
