binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensore

Ein silberner, sechspoliger Steckverbinder mit drei goldenen Stiften, geeignet für Elektronik-Anwendungen.

Abbildung ähnlich

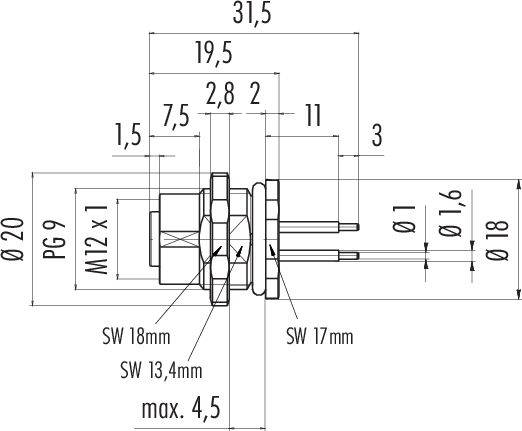

Technische Zeichnung eines zylindrischen Steckergehäuses mit Maßen: Gesamtlänge 31,5 mm, Breite 20 mm, verschiedenen Gewindedurchmessern und Anschlusslängen.

Technische Zeichnung eines Kreises mit vier Bohrlöchern nummeriert 1 bis 4. Ein Pfeil zeigt einen Winkel von 45 Grad an.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Flanschbuchse

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 22. Okt.

3 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 12.90 / Stück)

CHF 12.90

zzgl. MwSt.

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 3432 92 04 Serie 763

M12-A Flanschdose
Polzahl: 4
ungeschirmt
tauchlöten
IP68
PG9
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Montageart: Gehäusemontage

Typ: 09 3432 92 04

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Buchse, gerade
Flanschbuchse

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Polzahl: 4

Nennspannung: 250 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschluss: Löten

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: PG9

Kodierung: A

Kontaktmaterial: CuSn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP68

Verschlussart: Schraub

Herst.-Teilenr.: 09 3432 92 04-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Stecker-Norm

Nennstrom - gerundet

Bauform

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216639

Dieser Artikel

09 3432 92 04

Sensorik Steckverbinder

4 A

Buchse, geradeFlanschbuchse

250 V

M12

binder 09 0381 81 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216600

09 0381 81 08

Sensorik Steckverbinder

1.5 A

Flanschstecker

30 V

M12

binder 09 0431 212 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216601

09 0431 212 04

Sensorik Steckverbinder

Flanschstecker

M12

binder 09 0435 87 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216614

09 0435 87 04

4 A

Flanschstecker

250 V

PG11

binder 09 0437 87 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216616

09 0437 87 05

Sensorik Steckverbinder

4 A

Flanschstecker

60 V

PG11

binder 09 3442 92 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216642

09 3442 92 05

Sensorik Steckverbinder

4 A

Buchse, geradeFlanschbuchse

60 V

binder 09 3491 969 12-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Flanschstecker Polzahl Sensoren: 12 1 St. Piece

Bestell-Nr.:3216643

09 3491 969 12

Sensorik Steckverbinder

1.5 A

Flanschstecker

30 V

M12 x 1

binder 70 3441 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216661

70 3441 287 05

Sensorik Steckverbinder

4 A

Flanschstecker

60 V

M12

binder 70 3441 785 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216662

70 3441 785 05

4 A

Flanschstecker

60 V

M16

binder 70 3442 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216663

70 3442 287 05

4 A

Buchse, geradeFlanschbuchse

60 V

M12

Dokumente & Downloads

Datenblatt

Datenblatt 3216639 binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensore

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216639 binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensore

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
