binder 09 0325 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 680 1 St.

Ein schwarzer und silberner runder Stecker mit mehreren Pins, geeignet für elektrische Verbindungen.

Abbildung ähnlich

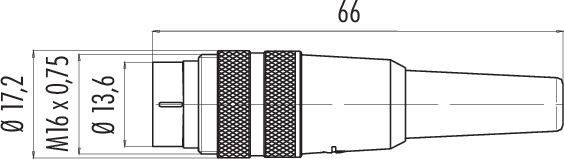

Technische Zeichnung eines Steckverbinders: Länge 66 mm, Durchmesser 17,2 mm; mit Gewinde M16 x 0,75 und einem Durchmesser von 13,6 mm.

Diagramm eines 7-poligen Steckers. Punkte markieren die Kontaktstifte, nummeriert 1 bis 7 gegen den Uhrzeigersinn.

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

493 Stück

Anzahl

Stück

Gesamt (CHF 12.90 / Stück)

CHF 12.90

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0325 00 07 Serie 680

M16 IP40 Kabelstecker
Polzahl: 7
3.0 - 6.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 3.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 09 0325 00 07

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 7

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 09 0325 00 07-20

Polzahl: 7

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 680

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214461

3 A

Löten

Flanschstecker

60 V

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214462

3 A

Löten

Flanschstecker

60 V

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214463

3 A

Löten

Flanschstecker

60 V

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214464

3 A

Löten

Buchse, gerade

Flanschdose

60 V

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214465

3 A

Löten

Buchse, geradeFlanschbuchse

Flanschdose

60 V

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214466

3 A

Löten

Buchse, geradeFlanschbuchse

Flanschdose

60 V

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214750

1 A

Löten

Flanschstecker

60 V

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214751

1 A

Löten

Flanschstecker

60 V

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214752

1 A

Löten

Flanschstecker

60 V

binder 09 0198 00 24-20 Flanschdose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214753

1 A

Löten

Buchse, gerade

Flanschdose

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3214887 binder 09 0325 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 680 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214887 binder 09 0325 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 680 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
