binder 09 0310 02 04-20 Kabeldose Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 680 1 St.

Ein silberner, zylindrischer Adapterstecker mit einem schwarzen Anschlussende, der mehrere Pins zur Verbindung elektronischer Geräte enthält.

Abbildung ähnlich

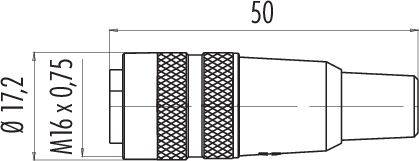

Technische Zeichnung eines Verbindungsstücks mit zylindrischer Form, markiert mit 'ø 17,2' und 'M16 x 0,75'. Länge: '50' mm.

Kreisförmiger 4-poliger Steckeranschluss mit nummerierten Positionen von 1 bis 4 zur Identifikation der Anschlussstifte.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

49 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 14.75 / Stück)

CHF 14.75

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0310 02 04 Serie 680

M16 IP40 Kabeldose
Polzahl: 4
6.0 - 8.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 09 0310 02 04

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 4

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 09 0310 02 04-20

Polzahl: 4

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 680

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214461

09 0053 00 14

3 A

Löten

Flanschstecker

60 V

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214462

09 0053 80 14

3 A

Löten

Flanschstecker

60 V

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214463

09 0053 90 14

3 A

Löten

Flanschstecker

60 V

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214464

09 0054 00 14

3 A

Löten

Buchse, gerade

Flanschdose

60 V

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214465

09 0054 80 14

3 A

Löten

Buchse, geradeFlanschbuchse

Flanschdose

60 V

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214466

09 0054 90 14

3 A

Löten

Buchse, geradeFlanschbuchse

Flanschdose

60 V

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214750

09 0197 00 24

1 A

Löten

Flanschstecker

60 V

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214751

09 0197 80 24

1 A

Löten

Flanschstecker

60 V

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214752

09 0197 90 24

1 A

Löten

Flanschstecker

60 V

binder 09 0198 00 24-20 Flanschdose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214753

09 0198 00 24

1 A

Löten

Buchse, gerade

Flanschdose

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3214799 binder 09 0310 02 04-20 Kabeldose Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 680 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214799 binder 09 0310 02 04-20 Kabeldose Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 680 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
