binder 09 0302 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 680 1 St.

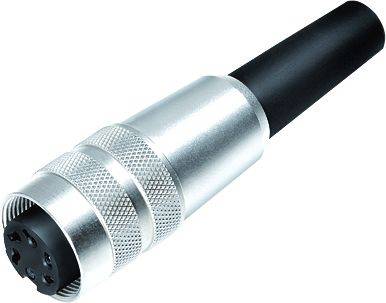

Metallischer Rundstecker mit schwarzem Kabelende und mehrpoligem Anschluss, häufig in der Audiotechnik verwendet.

Abbildung ähnlich

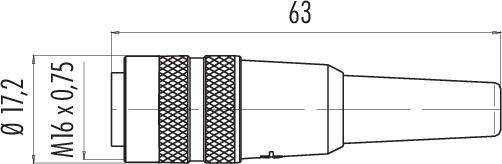

Technische Zeichnung eines Steckverbinders mit den Maßen: Gesamtlänge 63 mm, Durchmesser 17,2 mm. Gewinde: M16 x 0,75.

Ansicht eines Schaltplans mit zwei nummerierten Kontaktpunkten in einem runden Steckverbindergehäuse, nummeriert mit '1' und '2'.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

126 Stück

Anzahl

Stück

Gesamt (CHF 8.14 / Stück)

CHF 8.14

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0302 00 02 Serie 680

M16 IP40 Kabeldose
Polzahl: 2
3.0 - 6.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 3.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 09 0302 00 02

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 2

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 7 A

Nennstrom - gerundet: 7 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 09 0302 00 02-20

Polzahl: 2

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 680

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0302 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214762

Dieser Artikel

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214461

3 A

Löten

Flanschstecker

60 V

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214462

3 A

Löten

Flanschstecker

60 V

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214463

3 A

Löten

Flanschstecker

60 V

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214464

3 A

Löten

Buchse, gerade

Flanschdose

60 V

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214465

3 A

Löten

Buchse, geradeFlanschbuchse

Flanschdose

60 V

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214466

3 A

Löten

Buchse, geradeFlanschbuchse

Flanschdose

60 V

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214750

1 A

Löten

Flanschstecker

60 V

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214751

1 A

Löten

Flanschstecker

60 V

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Bestell-Nr.:3214752

1 A

Löten

Flanschstecker

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3214762 binder 09 0302 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 680 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214762 binder 09 0302 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 680 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
