binder 09 0148 70 12-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 682 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Winkeldose
Bauform
Buchse, gewinkelt
Gesamtpolzahl
12
Anschluss
Löten
Inhalt
1 St.
Datenblatt (PDF)
10 Stück
Anzahl
Gesamt (CHF 25.86 / Stück)
CHF 25.86
zzgl. MwSt.
Nur noch 10 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

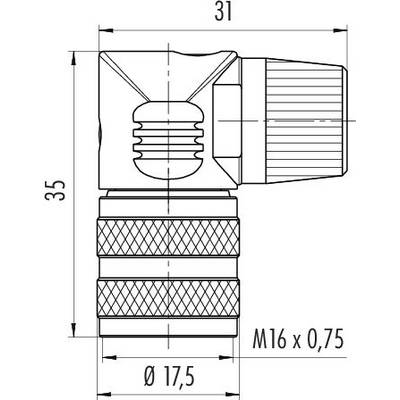

09 0148 70 12 Serie 682
- M16 IP40 Winkeldose
- Polzahl: 12
- 4.0 - 6.0 mm
- ungeschirmt
- löten
- IP40
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Isolationswiderstand: ≥ 10¹⁰ Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: I
- Verschmutzungsgrad: 1
- Material Kontaktkörper: PBT (UL94 V-0)
- Kabeldurchlass: 4.0 - 6.0 mm
- Montageart: Kabelmontage
- Typ
09 0148 70 12
- Produkt-Art
Winkeldose
- Bauform
Buchse, gewinkelt
- Gesamtpolzahl
12
- Anschluss
Löten
- Inhalt
1 St.
- Nennstrom
3 A
- Nennstrom - gerundet
3 A
- Verschluss
schrauben
- Nennspannung
60 V
- Kontaktmaterial
CuSn
- Gehäuse-Material
PA
AWG 24
- Herst.-Teilenr.
09 0148 70 12-20
- Polzahl
12
- max. Querschnitt
0.25 mm²
- Querschnitt-Bereich
0.25 mm² (max)
- RoHS-konform
Ja
IP40
- Serie
682
Dokumente & Downloads
Datenblatt
Datenblatt 3214700 binder 09 0148 70 12-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 682 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3214700 binder 09 0148 70 12-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 682 1 St.
Beschreibung
Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.
Eigenschaften:
• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
Eigenschaften:
• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
